EEN temper oven is een type industriële warmtebehenelingsoven die speciaal is ontworpen om het temperproces op metalen uit te voeren, meestal gehard staal. De kernfunctie ervan is het opnieuw verwarmen van een eerder afgeschrikt of gehard metalen onderdeel tot een temperatuur onder het onderste kritische punt, het gedurende een gecontroleerde periode op die temperatuur houden en het vervolgens op een gereguleerde manier laten afkoelen. Dit proces verlicht interne spanningen, vermindert broosheid en verbetert de taaiheid zonder de hardheid aanzienlijk op te offeren.
Om het duidelijk te zeggen: nadat staal is gehard, wordt het extreem hard maar ook gevaarlijk bros. Een temperoven is het hulpmiddel dat deze onbalans corrigeert. Het transformeert een broos, onder spanning staand onderdeel in een component met een zorgvuldig gekalibreerde combinatie van hardheid en ductiliteit – geschikt voor mechanische belastingen in de praktijk.
Temperovens worden veel gebruikt in de automobiel-, ruimtevaart-, gereedschaps-, lager- en verenindustrie. Ze verwerken alles, van snijgereedschappen en tandwielen tot structurele componenten en chirurgische instrumenten. Het bedrijfstemperatuurbereik van een typische temperoven is 150°C tot 700°C (302°F tot 1292°F) , afhankelijk van het materiaal en de beoogde mechanische eigenschappen.
Het werkingsprincipe van een temperoven is gebaseerd op gecontroleerde thermische metallurgie. Wanneer staal na austenitisering wordt geblust, verandert het in martensiet: een oververzadigde, op het lichaam gecentreerde tetragonale kristalstructuur die extreem hard is, maar ook onder hoge spanning en bros. Het temperen, uitgevoerd in de temperoven, veroorzaakt een reeks diffusiegecontroleerde fasetransformaties binnen het martensiet die geleidelijk de spanning verminderen en de ductiliteit herstellen.
Het proces volgt een duidelijke opeenvolging van fysieke en metallurgische gebeurtenissen:
De metallurgische veranderingen tijdens het temperen kunnen op basis van de temperatuur in vier verschillende fasen worden onderverdeeld:
De temperoven moet gedurende al deze fasen een strakke temperatuurcontrole handhaven. Moderne systemen bereiken innerlijke uniformiteit ±3°C tot ±5°C in de hele werkzone, wat essentieel is voor consistente prestaties van onderdelen.

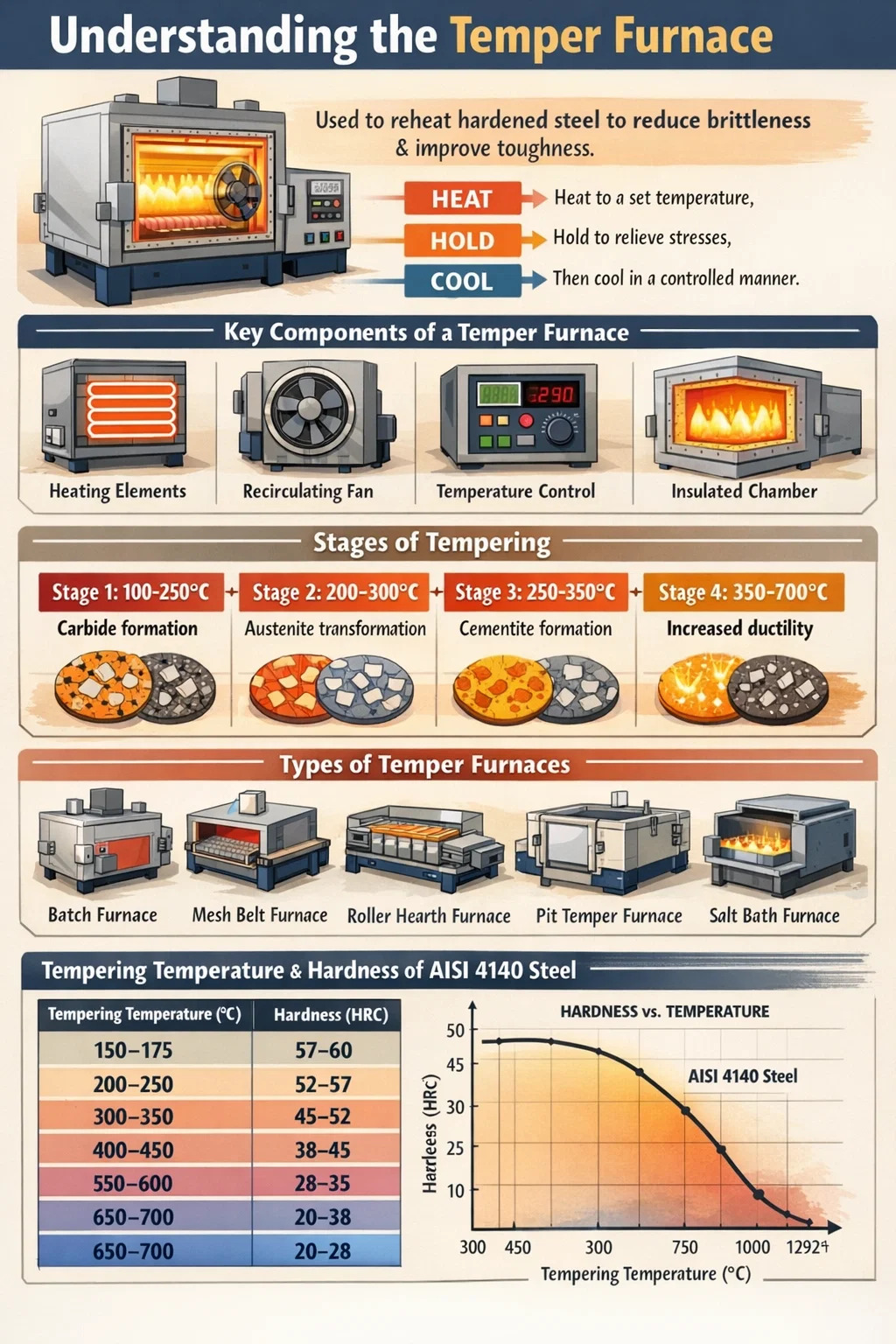

Inzicht in het ontwerp van een temperoven helpt verklaren waarom deze consistente, herhaalbare metallurgische resultaten behaalt. De belangrijkste componenten werken samen om uniforme warmte, gecontroleerde atmosfeer en betrouwbare temperatuurmeting te leveren.
Temperovens maken gebruik van elektrische weerstandsverwarmingselementen of gasgestookte branders. Elektrische systemen – vaak met behulp van nichroom-, Kanthal- of siliciumcarbide-elementen – bieden een schonere werking en nauwkeurigere bediening. Gasgestookte systemen bieden lagere bedrijfskosten voor productie in grote volumes. Het verwarmingssysteem is zo gedimensioneerd dat het kan voldoen aan de thermische belasting van de lading (doorgaans uitgedrukt in kW of BTU/uur).
De ovenkamer is bekleed met vuurvaste stenen of keramische vezelisolatie. Keramische vezelmodules krijgen steeds meer de voorkeur omdat ze dat wel hebben lagere thermische massa , wat snellere opwarmtijden en een lager energieverbruik betekent. Een goed geïsoleerde kamer vermindert het warmteverlies en stabiliseert de temperatuurverdeling.
Geforceerde recirculatie van hete lucht is een van de belangrijkste kenmerken van een moderne temperoven. Hogesnelheidsventilatoren circuleren verwarmde lucht over de werkstukken, waardoor temperatuurstratificatie wordt geëlimineerd. Zonder recirculatie kan de bovenkant van een beladen oven 30–50 °C heter zijn dan de onderkant. Een recirculerend ventilatorsysteem zorgt voor een temperatuuruniformiteit binnen ±5°C of beter over de gehele lading.
Thermokoppels (meestal Type K of Type N) bewaken de temperatuur op meerdere punten in de oven. Een PID-controller (Proportional-Integral-Derivative) of een programmeerbare logische controller (PLC) beheert de verwarmingselementen op basis van thermokoppelfeedback. Hoogwaardige systemen bevatten dataloggers die elke cyclus registreren voor traceerbaarheid – een vereiste in de lucht- en ruimtevaart (AMS 2750) en normen voor warmtebehandeling in de automobielsector.
Afhankelijk van de toepassingsvereisten kan een temperoven werken in lucht, stikstof of een beschermende endotherme atmosfeer. Atmosfeercontrole voorkomt oxidatie en ontkoling van het oppervlak tijdens het temperen, wat vooral belangrijk is voor precisiegereedschapsstaalcomponenten en lagerringen.
Onderdelen kunnen handmatig op trays worden geladen, of automatisch via transportbanden, rollenhaarden of duwsystemen. Partij-temperovens verwerken individuele ladingen, terwijl continue temperovens - zoals rolhaard- of gaasband-temperovens - onderdelen in een gestage stroom verwerken, geschikt voor bewerkingen met grote volumes zoals de productie van bevestigingsmiddelen, veren of lagers.
Temperovens zijn er in verschillende configuraties, elk geschikt voor verschillende productievolumes, onderdeelgeometrieën en procesvereisten. Het kiezen van het juiste type heeft een directe invloed op de energie-efficiëntie, doorvoer en temperatuuruniformiteit.
| Oventype | Bedrijfsmodus | Typisch temperatuurbereik | Meest geschikt voor |
|---|---|---|---|
| Doos / batch temperoven | Partij | 150–700°C | Gereedschappen, matrijzen, gemengde onderdeeltypen |
| Pit / verticale temperoven | Partij | 150–650°C | Lange schachten, staven, staven |
| Mesh Belt Temperoven | Continu | 150–500°C | Kleine onderdelen: bevestigingsmiddelen, lagers, veren |
| Rolhaard temperoven | Continu | 200–700°C | Grote platte delen, auto-stempels |
| Auto-bodemtemperoven | Partij | 200–700°C | Zware smeedstukken, grote industriële componenten |
| Zoutbad-temperoven | Partij | 150–600°C | Snel en gelijkmatig temperen van precisieonderdelen |
EENmong these, the gaasband temperoven komt het meest voor in massaproductieomgevingen. Eén ovenlijn met gaasbanden kan honderden kilo’s onderdelen per uur verwerken, waardoor deze lijn de ruggengraat vormt van de warmtebehandeling van lagers en bevestigingsmiddelen wereldwijd.
De meest invloedrijke variabele in het tempereerproces is de temperatuur. Binnen de temperoven bepaalt de geselecteerde temperatuur direct de afweging tussen hardheid en taaiheid. Naarmate de ontlaattemperatuur stijgt, neemt de hardheid af en de taaiheid toe – maar de relatie is niet lineair en hangt sterk af van de samenstelling van de legering.
Voor een gebruikelijk medium-koolstofstaal zoals AISI 4140 is hier de manier waarop de ontlaattemperatuur de Rockwell-hardheid (HRC) beïnvloedt na het blussen met olie:
| Tempertemperatuur (°C) | Hardheid (HRC) | Typische toepassing |
|---|---|---|
| 150–175 | 57–60 | Snijgereedschappen, slijtvlakken |
| 200–250 | 52–57 | Lagers, bussen |
| 300–350 | 45–52 | Veren, handgereedschap |
| 400–450 | 38–45 | Tandwielen, assen, drijfstangen |
| 550–600 | 28–35 | Structurele componenten, drukvaten |
| 650–700 | 20–28 | Smeedstukken met hoge taaiheid, zware machines |
Een belangrijk fenomeen waar u rekening mee moet houden is verbrossing van het humeur — een vermindering van de slagvastheid die optreedt wanneer bepaalde gelegeerde staalsoorten worden getemperd in het bereik van 250–400 °C (blauwe brosheidsbereik) of langzaam worden afgekoeld tot 375–575 °C. Temperovens die voor gelegeerd staal worden gebruikt, zijn vaak geprogrammeerd om deze temperatuurbereiken te vermijden of om er snel doorheen te koelen om verbrossing te voorkomen. Dit is de reden waarom nauwkeurige ovenprogrammering van belang is – niet alleen het bereiken van een doeltemperatuur, maar ook het beheersen van de snelheid en het traject van de temperatuurverandering.
Temperovens zijn aanwezig in vrijwel elke sector die afhankelijk is van geharde stalen onderdelen. Het tempereerproces is voor de meeste technische componenten niet optioneel; het is een verplichte stap die het verschil maakt tussen een onderdeel dat betrouwbaar presteert tijdens gebruik en een onderdeel dat onder belasting breekt.
De automobielsector behoort wereldwijd tot de grootste afnemers van tempereercapaciteit. Tandwielen, krukassen, nokkenassen, drijfstangen, assen, klepveren en transmissiecomponenten gaan allemaal door temperovens als onderdeel van hun productieroute. Een moderne personenauto bevat honderden warmtebehandelde stalen onderdelen, en veel daarvan moeten worden getemperd om de juiste balans tussen vermoeiingssterkte en schokbestendigheid te bereiken. Doorlopende gaasband- of rolhaardovens die 24 uur per dag draaien, zijn standaarduitrusting in fabrieken van grote leveranciers in de automobielsector.
Lagerringen en rolelementen vereisen een zeer nauwkeurige temperering, doorgaans in de orde van 150–180°C , om de beoogde hardheid van 58–64 HRC te bereiken, terwijl achtergebleven austeniet wordt geëlimineerd en de maatvastheid wordt gewaarborgd. Zelfs een afwijking van 10°C van de gespecificeerde ontlaattemperatuur kan ervoor zorgen dat de hardheid buiten de tolerantie valt. Dit is de reden waarom lagerfabrikanten zwaar investeren in ovenkwalificatie en AMS 2750 / CQI-9-conforme temperovensystemen.
Snijgereedschappen van snelstaal (HSS) worden doorgaans getemperd 540–560°C – een proces dat secundair harden wordt genoemd en dat twee of drie keer wordt uitgevoerd om vastgehouden austeniet om te zetten en secundaire carbiden te ontwikkelen die voor rode hardheid zorgen. Koudwerk gereedschapsstaal zoals D2 of H13 heetwerkstaal wordt getemperd op verschillende temperatuurbereiken om hun specifieke service-eigenschappen te optimaliseren. Box batch temperovens zijn de meest voorkomende keuze voor gereedschaps- en matrijzenwinkels vanwege hun flexibiliteit bij het verwerken van verschillende onderdeelgroottes.
Onderdelen van het landingsgestel, bevestigingsmiddelen, structurele frames en motoronderdelen moeten allemaal onder strikt gecontroleerde omstandigheden worden getemperd. Tempereren in de lucht- en ruimtevaart moet voldoen aan de AMS 2759-specificaties, waarin toegestane temperatuurbereiken, houdtijden, thermokoppelposities en registratievereisten worden gedefinieerd. Temperovens die in de lucht- en ruimtevaart worden gebruikt, zijn doorgaans voorzien van meerdere thermokoppels, redundante besturingssystemen en volledig geautomatiseerde cyclusregistratie met digitale traceerbaarheid.
Klepveren, ophangveren en industriële veren zijn ongeveer getemperd 380–450°C om hun elastische limiet en vermoeidheidslevensduur te optimaliseren. Continugaasbandtemperovens zijn hier ideaal, omdat verendraad of spiraalveren in grote hoeveelheden kunnen doorstromen. Een juiste tempering verbetert de vermoeiingssterkte door restspanningen te verminderen die ontstaan tijdens het oprollen en kogelharden.
Deze drie typen ovens worden allemaal gebruikt voor warmtebehandeling, maar dienen fundamenteel verschillende metallurgische doeleinden. Het verwarren ervan leidt tot aanzienlijke procesfouten en afgedankte onderdelen.
Het belangrijkste onderscheid is dat er altijd een temperoven wordt gebruikt na verharding, als corrigerende stap. Gloeien en normaliseren worden doorgaans gedaan voor definitieve verharding, als voorbereidende stappen. De bedrijfstemperatuurbereiken verschillen ook aanzienlijk: het temperen blijft onder de 700 °C, terwijl het gloeien en normaliseren vaak boven de 800–950 °C plaatsvindt.
Om goed te temperen is meer nodig dan alleen het instellen van een knop. Verschillende op elkaar inwerkende parameters moeten gelijktijdig worden beheerd om op consistente wijze het gewenste resultaat te bereiken.
Temperatuuruniformiteitsonderzoeken (TUS) – zoals vereist door AMS 2750 en vergelijkbare normen – meten de werkelijke temperatuurverdeling over de werkzone van de oven met behulp van meerdere gekalibreerde thermokoppels. Ovens worden ingedeeld in nauwkeurigheidsklassen op basis van hun uniformiteit: Klasse 2 (±6°C) and Klasse 3 (±8°C) zijn gebruikelijk voor precisieonderdelen, terwijl klasse 5 (±14°C) aanvaardbaar kan zijn voor minder kritische toepassingen. Onvoldoende temperatuuruniformiteit is een van de belangrijkste oorzaken van afgekeurde partijen warmtebehandeling.
De weektijd wordt berekend op basis van de dikte van de coupe; een algemene vuistregel is 1 uur per inch (25 mm) doorsnede , met een minimum van 1 uur. Bij onvoldoende inwerktijd blijven er restspanningen achter in de kern van dikke secties. Een te lange weektijd bij temperaturen boven 500°C voor bepaalde gelegeerde staalsoorten kan leiden tot verbrossing of korrelgroei. Beide uitersten verminderen de prestaties.
Het overbelasten van een temperoven of het stapelen van onderdelen belemmert de luchtstroom stevig en creëert temperatuurgradiënten binnen de lading. De onderdelen moeten zo worden geplaatst dat er voldoende luchtcirculatie mogelijk is. Mand- of dienbladbevestigingen worden vaak gebruikt om de scheiding tussen de onderdelen te behouden. In continuovens is de bandbelastingsdichtheid (kg/m²) een kritische procesparameter.
Voor onderdelen waarbij de integriteit van het oppervlak van cruciaal belang is, zoals precisietandwielen of lagerringen, voorkomt een neutrale of licht reducerende atmosfeer oxidatie en ontkoling tijdens het ontlaten. Stikstof- of stikstof-methanol-atmosferen worden vaak gebruikt in atmosfeergecontroleerde temperovens. Op onderdelen die bij hoge temperaturen in de open lucht worden getemperd, kunnen oxidelagen aan het oppervlak ontstaan die moeten worden verwijderd door middel van gritstralen of tuimelen, waardoor de kosten en de cyclustijd toenemen.
Voor de meeste gewone koolstof- en laaggelegeerde staalsoorten heeft de koelsnelheid na ontlaten een minimale invloed op de uiteindelijke eigenschappen. Voor bepaalde gelegeerde staalsoorten – vooral die welke Mn, Cr, Ni of P bevatten – veroorzaakt langzame afkoeling tot 375–575 °C echter temperverbrossing, een dramatische daling van de kerftaaiheid. Deze staalsoorten moeten dat wel zijn water of olie geblust na ontlaten om dit bereik snel te omzeilen.
De energiekosten vertegenwoordigen een aanzienlijk deel van de bedrijfskosten in elke warmtebehandelingsinstallatie. Moderne ontwerpen van temperovens omvatten meerdere strategieën om het energieverbruik te verminderen zonder de metallurgische prestaties in gevaar te brengen.
Sommige geavanceerde ovensystemen met continue temperatuur bereiken nu een specifiek energieverbruik hieronder 0,15 kWh per kilogram verwerkt staal — een aanzienlijke verbetering ten opzichte van oudere ontwerpen die 0,25–0,35 kWh/kg verbruikten.
Zelfs met een goed ontworpen temperoven kunnen procesfouten defecten introduceren die de prestaties van onderdelen in gevaar brengen. Door deze defecten en hun hoofdoorzaken te begrijpen, kunnen operators hun tempereerproces correct opzetten en onderhouden.
