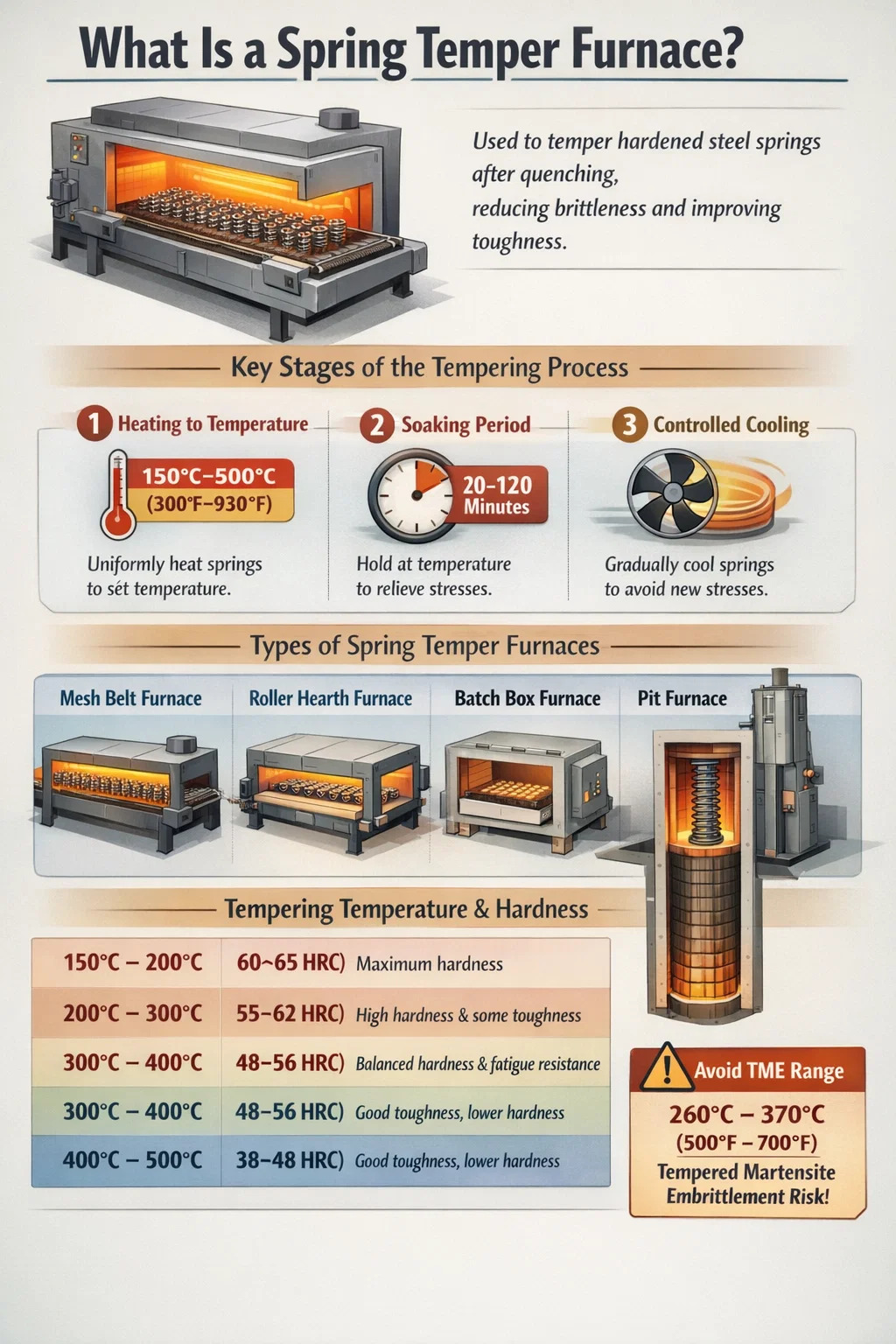

Een veertemperoven is een sooft industriële warmtebehandelingsoven die speciaal is ontworpen om stalen veren na uitharding te temperen. Zijn voornaamste taak is het opwarmen van gehard verenstaal tot een gecontroleerde temperatuur, meestal daartussenin 150°C en 500°C (300°F tot 930°F) — houd het daar gedurende een bepaalde periode en laat het vervolgens gecontroleerd afkoelen. Dit proces verlicht de interne spanningen die tijdens het afschrikken en harden worden geïntroduceerd, past de hardheid aan een bepaald bereik aan en herstelt een mate van taaiheid en elasticiteit die anders afwezig zou zijn bij een volledig geharde veer.
Zonder ontlaten is een geharde veer broos en vatbaar voor plotselinge breuken onder belasting. De veertemperoven transformeert een hard maar kwetsbaar onderdeel in een duurzaam, dragend, vermoeidheidsbestendig onderdeel dat betrouwbaar kan presteren gedurende miljoenen compressie- of verlengingscycli.
In productieomgevingen worden ovens met veertemperatie aangetroffen in de automobielindustrie, de lucht- en ruimtevaart, de productie van precisie-instrumenten en de sectoren zware machines. Ze zijn verkrijgbaar in verschillende configuraties – continuovens met gaasbanden, ovens met rolhaard, batchboxovens en putovens – elk geschikt voor verschillende veergeometrieën, productievolumes en legeringsspecificaties.
Het werkingsprincipe van een oven met veertemperatuur concentreert zich op nauwkeurige thermische cycli. Nadat stalen veren zijn gehard, meestal door austenitiseren bij temperaturen daarboven 800°C (1470°F) en dan snel uitdoven in olie, water of polymeer – de gevormde martensitische microstructuur is extreem hard maar zeer belast en bros. Temperen in een oven met veertemperatuur lost dit op door een reeks metallurgische reacties in vaste toestand op gang te brengen.
De oven verwarmt de veerbelasting gelijkmatig tot de beoogde ontlaattemperatuur. Uniformiteit is van cruciaal belang: een temperatuurverschil van gelijk ±10°C over de belasting kan inconsistente hardheidswaarden opleveren. Hoogwaardige ovens met veertemperatuur maken gebruik van meerdere onafhankelijk geregelde verwarmingszones, geforceerde convectieventilatoren en verwarmingselementen met hoge dichtheid of stralingsbuizen om een temperatuuruniformiteit binnen ± 5 °C in de hele werkkamer te bereiken.
Zodra de doeltemperatuur over de gehele veerdoorsnede is bereikt, handhaaft de oven die temperatuur gedurende de weekperiode. Door het weken kunnen koolstofatomen die in het martensietrooster zitten, beginnen te diffunderen en carbideprecipitaten te vormen. Deze carbideprecipitatie verlicht de roosterspanning, vermindert de broosheid en herstelt de ductiliteit. De weektijden variëren afhankelijk van de dikte van de sectie en de veergrootte; kleine draadveren zijn mogelijk alleen nodig 20 tot 30 minuten , terwijl zware spiraalveren of torsiestaven dit nodig kunnen hebben 60 tot 120 minuten of meer.
Na het weken worden de veren gekoeld - hetzij door luchtkoeling in de oven, door een koelvestibule met gecontroleerde atmosfeer, of door verwijdering naar omgevingslucht. De snelheid van afkoelen na het temperen is over het algemeen minder kritisch dan tijdens het harden, maar moet nog steeds worden beheerd. Snelle afkoeling vanaf de ontlaattemperatuur kan opnieuw oppervlaktespanningen veroorzaken, dus de meeste veerovens maken geleidelijke afkoeling mogelijk, vooral bij grotere veerdoorsneden.
Veel ovens met veertemperatuur werken onder een gecontroleerde atmosfeer - meestal stikstof, endotherm gas of een mengsel van stikstof en methanol - om oppervlakteoxidatie en ontkoling tijdens de tempereercyclus te voorkomen. Oppervlakteoxidatie kan de levensduur van vermoeiing en de corrosieweerstand verminderen, twee eigenschappen die van cruciaal belang zijn bij veertoepassingen. Ovens met beschermende atmosfeer zorgen voor extra complexiteit en kosten, maar zijn standaarduitrusting bij de productie van precisieveren voor klepveren voor auto's, landingsgestelveren voor vliegtuigen en veren voor chirurgische instrumenten.
De tempertemperatuur die in een veeroven wordt geselecteerd, bepaalt direct de uiteindelijke mechanische eigenschappen van de voltooide veer. Dit is geen kleine aanpassing – een verschil van 50°C bij tempertemperatuur kan de hardheid met 3 tot 6 HRC-punten verschuiven en de treksterkte- en rekwaarden dramatisch veranderen.
| Temperatuurbereik tempereren | Typische hardheid (HRC) | Belangrijkste vastgoedresultaat | Gemeenschappelijke veertoepassing |
|---|---|---|---|
| 150°C – 200°C (300°F – 390°F) | 60 – 65 HRC | Maximale hardheid, beperkte ductiliteit | Precisie-instrumentveren |
| 200°C – 300°C (390°F – 570°F) | 55 – 62 HRC | Hoge hardheid met enige taaiheid | Klokveren, slotveren |
| 300°C – 400°C (570°F – 750°F) | 48 – 56 HRC | Evenwichtige hardheid en weerstand tegen vermoeidheid | Klepveren voor auto's, ophangveren |
| 400°C – 500°C (750°F – 930°F) | 38 – 48 HRC | Goede taaiheid, lagere hardheid | Zware belasting spiraalveren, spoorwegveren |
Een kritieke zone die moet worden vermeden, is de bereik van getemperde martensietverbrossing (TME). , meestal tussen 260°C en 370°C (500°F tot 700°F) . Temperen binnen dit bereik kan de taaiheid feitelijk verminderen in plaats van verbeteren, een fenomeen dat wordt veroorzaakt door het neerslaan van carbiden op eerdere austenietkorrelgrenzen. Verantwoordelijke exploitanten van springtemperovens ontwerpen hun tempereercycli zo dat ze onder dit bereik blijven of dit overschrijden, in plaats van erin te blijven hangen. Dit is één van de redenen waarom de klepveerspecificaties voor auto's vaak een temperatuur van 380°C tot 420°C specificeren.
De verenindustrie gebruikt verschillende ovenconfiguraties voor het veertemperproces. Elk heeft technische voordelen die het beter geschikt maken voor specifieke veertypen, productievolumes of legeringssystemen.
De gaasbandoven is de meest voorkomende configuratie bij de productie van grote veren. De veren worden op een roestvrijstalen gaasband geladen die ze continu door de verwarmings-, week- en koelzones voert. De productiesnelheden kunnen bereiken 500 tot 2.000 kg/uur afhankelijk van de ovenlengte en -breedte. Bandsnelheden en zonetemperaturen zijn onafhankelijk instelbaar, waardoor nauwkeurige controle van de weektijd en het temperatuurprofiel mogelijk is. Gaasbandovens zijn ideaal voor kleine tot middelgrote spiraalveren, draadvormveren en platte veren. De belangrijkste beperking is dat te grote of zware veren de riem na verloop van tijd kunnen vervormen.
Rolhaardovens gebruiken watergekoelde of gelegeerde rollen om veren op bakken of armaturen door de oven te transporteren. Ze kunnen zwaardere lasten aan dan gaasbandsystemen, zijn geschikt voor grotere veerconstructies en maken een nauwkeurigere sfeercontrole mogelijk. Deze ovens zijn gebruikelijk voor het temperen van ophangingsspoelen voor auto's, stabilisatorstangen en torsieveren. De werktemperaturen variëren van omgevingstemperatuur tot 700°C (1290°F) in de meeste ontwerpen van rolhaarden, met een zeer nauwe temperatuuruniformiteit – typisch ±4°C – haalbaar in moderne systemen.
Batchovens worden geladen met een vaste lading veren, op temperatuur gebracht, geweekt en vervolgens gelost. Ze bieden maximale flexibiliteit; dezelfde oven kan een grote verscheidenheid aan veerformaten en specificaties verwerken in verschillende ploegendiensten. Dit maakt ze populair in werkplaatsen en productieomgevingen met middelgrote volumes. Het nadeel is een lagere doorvoer en de noodzaak van een thermische weekperiode die lang genoeg is om een gelijkmatige temperatuur gedurende de hele batch te garanderen. Meestal is er een goed ontworpen batchbox-oven die wordt gebruikt voor het temperen in de lente geforceerde recirculatieventilatoren om een temperatuuruniformiteit binnen ±5°C te garanderen, zelfs bij belasting met een dichte lading.
Voor lange veren, torsiestaven of bladverenbundels die niet eenvoudig plat gelegd kunnen worden, bieden verticale putovens een praktische oplossing. De veer of het veersamenstel hangt verticaal in de ovenkamer. Dit voorkomt vervorming door de zwaartekracht, wat een groot probleem is bij het temperen van lange staven of meerbladige veerpakketten. Pitovens voor het tempereren in de lente worden doorgaans met gas gestookt en kunnen een diepte van 300 cm bereiken 2 tot 6 meter , waardoor zeer lange componenten kunnen worden ondergebracht op een compact oppervlak.
Zoutbad-temperovens gebruiken gesmolten nitraat- of chloridezouten als verwarmingsmedium. De bronnen worden ondergedompeld in het vloeibare zoutbad, dat zorgt voor extreem snelle en uniforme warmteoverdracht – veel sneller dan luchtconvectie. Dit resulteert in zeer korte cyclustijden en een uitstekende temperatuurconsistentie. Zoutbadovens worden vooral gewaardeerd voor het temperen van precisieveren waarbij nauwe hardheidstoleranties (±1 HRC) vereist zijn. De belangrijkste operationele uitdagingen zijn het beheer van de zoutverontreiniging, de rookafzuiging en het gevarenpotentieel van gesmolten zouten bij bedrijfstemperaturen van 160°C tot 550°C.
Als u begrijpt wat zich in een oven met veertemperatuur bevindt, verklaart u waarom sommige ovens betere resultaten opleveren dan andere. Elke component draagt bij aan de temperatuuruniformiteit, integriteit van de atmosfeer en herhaalbaarheid die de uiteindelijke kwaliteit van de lente bepalen.
Het veertemperproces is niet one-size-fits-all. Verschillende legeringen van verenstaal reageren verschillend op warmtebehandeling, en de veeroven moet worden ingesteld met het juiste temperatuurprofiel voor de specifieke legering die wordt verwerkt.
Staalsoorten met een hoog koolstofgehalte zijn de meest voorkomende veermaterialen en vormen het belangrijkste doelwit voor ovens met veertemperatuur. Hun koolstofgehalte van 0,60% tot 1,00% geeft hen de mogelijkheid om na het blussen een zeer hoge hardheid te bereiken. Deze kwaliteiten worden doorgaans getemperd tussen 200°C en 400°C. Bij 300°C bereikt 1080 verenstaal doorgaans een treksterkte van ongeveer 1.800 tot 2.000 MPa met een hardheid in het bereik van 52 tot 57 HRC.
Silicium-chroomlegeringen bieden superieure weerstand tegen ontspanning onder belasting – een cruciale eigenschap voor klepveren en ophangveren. Deze kwaliteiten worden doorgaans vaak bij hogere temperaturen getemperd 420°C tot 480°C , om de versterkende mechanismen van silicium en chroom volledig te activeren. Bij deze temperaturen moet de oven met springtemperatie een zeer strakke uniformiteit behouden omdat de curve van de temperingsrespons steil is - kleine temperatuurafwijkingen veroorzaken een merkbare hardheidsverspreiding.
6150 is een populaire legering voor spiraalveren en platte veren in de automobiel- en industriële sector. Vanadiumtoevoegingen verfijnen de korrelstructuur en verhogen de hardbaarheid. Tempertemperaturen van 400°C tot 500°C zijn typisch, wat resulteert in treksterkten in het bereik van 1.600 tot 1.900 MPa afhankelijk van sectiegrootte en specifieke tempertemperatuur.
Roestvast verenstaal vereist speciale aandacht. Precipitatiehardende kwaliteiten zoals 17-7 PH worden versterkt door verouderingsbehandelingen bij specifieke temperaturen – gewoonlijk 480°C (Conditie CH900) or 510°C (staat RH950) – in plaats van door de conventionele quench-and-temper-cyclus. Ovens met veertemperatuur die voor roestvrijstalen veren worden gebruikt, moeten een zeer nauwkeurige atmosfeercontrole bieden om chroomuitputting aan het oppervlak te voorkomen, wat de corrosieweerstand in gevaar zou brengen.
Een oven met veertemperatuur is slechts zo goed als het kwaliteitscontrolesysteem eromheen. Fabrikanten van veren die volgens de kwaliteitsnormen in de automobiel- en ruimtevaartsector werken, hanteren strenge procescontroles rond hun tempereeractiviteiten.
De meeste specificaties voor de lucht- en ruimtevaart- en automobielindustrie vereisen periodieke temperatuuruniformiteitsonderzoeken van de veertemperoven, die doorgaans elk kwartaal worden uitgevoerd. In een TUS worden gekalibreerde thermokoppels op meerdere posities in de werkzone geplaatst en draait de oven op het standaard bedrijfsinstelpunt. De maximaal toegestane afwijking over alle meetpunten moet binnen een gespecificeerde band vallen – gewoonlijk ±5°C voor ovens van klasse 2 per AMS 2750 (Nadcap-pyrometriestandaard). Ovens die niet aan de TUS-vereisten voldoen, moeten opnieuw worden gekalibreerd of gerepareerd voordat ze weer in gebruik worden genomen.
Naast TUS worden instrumenten voor het regelen van de oventemperatuur geverifieerd aan de hand van gekalibreerde referentiethermokoppels door middel van systeemnauwkeurigheidstests die maandelijks of met gespecificeerde intervallen worden uitgevoerd. Dit zorgt ervoor dat de door de ovencontroller weergegeven temperatuurmeting daadwerkelijk overeenkomt met de werkelijke temperatuur in de werkzone.
Na elke tempereerbeurt worden de monsterveren op hardheid getest – meestal met behulp van de Rockwell C-schaal – om te verifiëren dat de batch het gespecificeerde hardheidsbereik heeft bereikt. Specificaties voor klepveren voor auto's vereisen bijvoorbeeld gewoonlijk een hardheid van 47 tot 52 HRC , en de hele batch kan worden afgewezen als monsters buiten dit venster vallen.
Voor kritische toepassingen ondergaan veren die zijn bemonsterd uit getemperde batches een belastingsdoorbuigingstest om de veerconstante en vrije lengte te bevestigen, en vermoeidheidstests om te verifiëren dat de tempereercyclus voldoende levensduur heeft opgeleverd. Klepveren voor auto's die in krachtige motoren worden gebruikt, worden routinematig getest 10 miljoen cycli of meer zonder falen bij gespecificeerde stressniveaus.
Zelfs bij goed onderhouden veerovens kunnen er problemen optreden die de productkwaliteit beïnvloeden. Het identificeren van deze problemen en hun grondoorzaken is essentieel voor een consistente productie.
Moderne ovens met veertemperatuur zijn aanzienlijk energiezuiniger dan apparatuur van zelfs twintig jaar geleden. Vooruitgang op het gebied van isolatiematerialen, verwarmingselementtechnologie en verbrandingssystemen heeft het specifieke energieverbruik aanzienlijk verminderd.
Bekledingsmodules van keramische vezels verminderen de warmteopslag en het warmteverlies van de ovenwand in vergelijking met dichte vuurvaste baksteen. Bij een renovatie van baksteen- naar keramische vezelisolatie kan een energiebesparing van 20% tot 40% worden vaak gemeld, samen met snellere opwarmtijden die de beschikbaarheid en doorvoer van de oven vergroten.
Door aandrijvingen met variabele frequentie (VFD's) te monteren op recirculatieventilatormotoren en transportbandaandrijvingen kunnen de ventilatorsnelheid en bandsnelheid nauwkeurig worden afgestemd op de productiesnelheid en veerbelasting, waardoor onnodig energieverbruik tijdens inactieve perioden of deellasten wordt verminderd.
In gasgestookte veerovens winnen recuperatoren of regeneratieve brandersystemen de warmte uit de uitlaatgassen terug en gebruiken deze om de verbrandingslucht voor te verwarmen. Recuperatorsystemen kunnen de temperatuur van de verbrandingslucht verhogen tot 400°C tot 600°C , waardoor het brandstofverbruik met 25% tot 35% vergeleken met koude luchtverbranding.
Moderne ovens met springtemperaturen maken steeds meer gebruik van datalogging, SCADA-integratie en zelfs op machine learning gebaseerd voorspellend onderhoud. Door voortdurende monitoring van de elementweerstand, de stroom van de ventilatormotor, het kalibratieverloop van het thermokoppel en de samenstelling van de atmosfeer kunnen onderhoudsteams interventies plannen voordat er storingen optreden, waardoor ongeplande stilstand wordt verminderd die de productieschema's kan verstoren en gedeeltelijk getemperde veerbatches kan blootstellen aan kwaliteitsrisico's.
Temperen in de lente wordt soms verward met spanningsverlichtend en uitgloeien. Dit zijn verwante maar verschillende warmtebehandelingsprocessen, en de verschillen zijn van groot belang bij de productie van veren.
| Proces | Temperatuurbereik | Doel | Effect op hardheid |
|---|---|---|---|
| Lente tempereren | 150°C – 500°C | Verminder de broosheid na uitharding en stel de uiteindelijke mechanische eigenschappen in | Reduceert de hardheid van afgeschrikt tot gespecificeerd doel |
| Stress verlichten | 120°C – 250°C | Verwijder wikkel- of wikkelspanningen van koudgevormde veren | Minimale verandering in hardheid |
| Gloeien | 700°C – 900°C | Maak staal volledig zacht voor vervorming of bewerking | Grote reductie — resulteert in zeer zacht materiaal |
Koudgewonden veren gemaakt van voorgehard draad (zoals muziekdraad of hardgetrokken draad) ondergaan doorgaans spanningsverlichtend in plaats van volledig getemperd, omdat de draad al was getemperd in de draadmolen. De stressverlichtingsbehandeling bij 120°C tot 230°C gedurende 20 tot 30 minuten verwijdert wikkelspanningen en stabiliseert de veergeometrie zonder de hardheid aanzienlijk te veranderen. Heetgewonden veren worden daarentegen boven de kritische transformatietemperatuur gewikkeld en vereisen na het vormen volledige uitharding en ontlaten in een veerovenoven.
Het kiezen van een oven met veertemperatie omvat het balanceren van verschillende operationele vereisten. De verkeerde keuze resulteert in een slechte veerkwaliteit of een dure investering in overcapaciteit.
