Wat is een veervormmachine? Wat is het werkingsprincipe ervan?

Definitie en doel van een veervormmachine

EEN veervormmachine is een gespecialiseerd industrieel CNC-apparaat (Computer Numerical Control) dat is ontworpen om metaaldraad te buigen, oprollen en vorm te geven tot complexe 2D- of 3D-geometrieën. In tegenstelling tot standaard oprolmachines die voornamelijk standaard cilindrische veren produceren, maakt een veervormmachine gebruik van meerdere onafhankelijke assen –vaak variërend van 3 tot 12 of meer – om met extreme precisie ingewikkelde draadvormen, torsieveren en batterijcontacten te creëren.

Het primaire doel van deze machine is het automatiseren van de productie van op draad gebaseerde componenten, zodat elke geproduceerde eenheid identiek is binnen toleranties die zo strak zijn als /- 0,01 mm . Dit maakt het tot een essentieel hulpmiddel in productiesectoren met grote volumes, zoals de automobiel- en medische apparatuurindustrie.

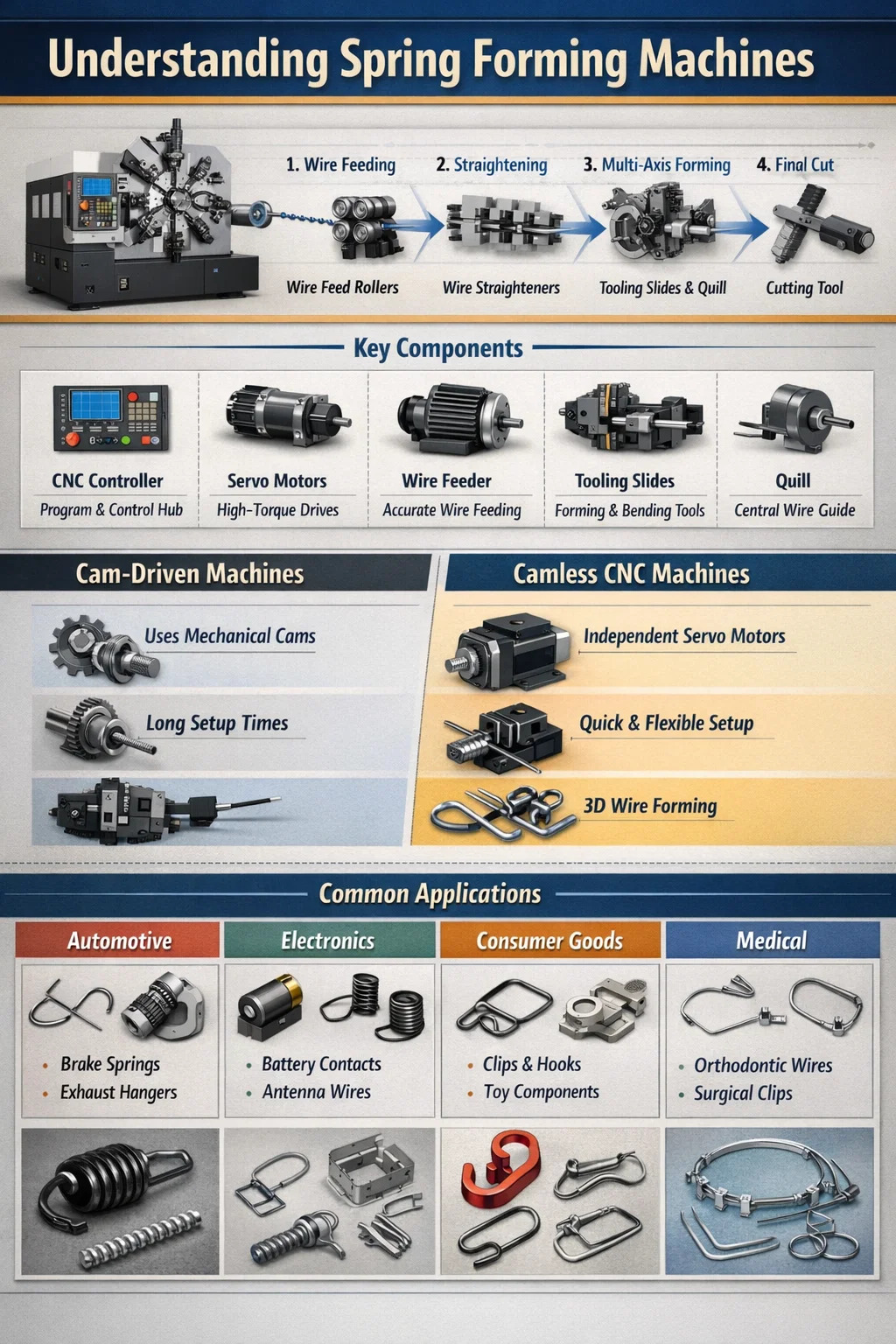

Het kernwerkprincipe van veervormen

Het fundamentele werkingsprincipe van een veervormmachine is afhankelijk van de gesynchroniseerde beweging van een draadaanvoersysteem en een reeks gereedschapssleden. Het proces volgt een logische volgorde die wordt bestuurd door een centrale computer:

1. Draadaanvoer: EEN set of motorized rollers pulls metal wire from a decoiler. The CNC system controls the exact length of wire pushed into the forming area.
2. Rechttrekken: Voordat de draad de gereedschappen bereikt, passeert hij een reeks horizontale en verticale rollen om eventuele "spoelgeheugen" of krommingen te verwijderen, zodat de draad perfect recht is.
3. Meerassig vormen: EENs the wire emerges from a central quill, various "slides" or tool holders move inward. Each slide can be equipped with different tools (bending, coiling, or looping pins) that strike or press the wire at specific angles.
4. Laatste snit: Zodra de complexe vorm is bereikt, knipt een speciaal snijgereedschap de draad af om het onderdeel te voltooien.

Sleutelcomponenten en hun functies

Om productie op hoge snelheid te bereiken, soms zelfs meer dan dat 100 stuks per minuut —verschillende interne componenten moeten in perfecte harmonie samenwerken.

EENdvanced Capabilities: Camless vs. Cam-Driven Machines

Het begrijpen van het verschil in de manier waarop deze machines werken, is van cruciaal belang voor het selecteren van de juiste apparatuur voor specifieke productiebehoeften.

Nokkenaangedreven machines

Traditionele machines gebruiken een centrale nokkenas om alle bewegingen aan te drijven. Hoewel ze betrouwbaar zijn voor eenvoudige veren, hebben ze dat wel nodig aanzienlijke handmatige insteltijd (vaak 2 à 4 uur) om een mechanische nok te vervangen telkens wanneer een nieuw onderdeelontwerp wordt geïntroduceerd.

Ongestuurde CNC-machines

Modern ongestuurde veervormmachines gebruik onafhankelijke servomotoren voor elke gereedschapsschuif. Dit maakt het mogelijk onmiddellijke aanpassingen via software. De belangrijkste voordelen zijn onder meer:

• Snellere insteltijden, vaak verkort met 50% tot 70% .
• De mogelijkheid om gereedschappen in niet-lineaire paden te verplaatsen voor complexe 3D-draadvormen.
• Synchronisatie met roterende draadsystemen, waardoor de draad zelf 360 graden kan draaien tijdens het vormingsproces.

Praktische voorbeelden en toepassingen

EEN spring forming machine is versatile enough to handle materials ranging from 0,1 mm tot 8,0 mm in diameter, inclusief roestvrij staal, koolstofstaal en koperlegeringen.

Algemeen geproduceerde onderdelen:

• EENutomotive: Remveren, uitlaatpijphangers en stoelframedraden.
• Elektronica: Batterijcontacten, antennedraden en microschakelaars.
• Consumentengoederen: Gespecialiseerde haken, clips voor keukengerei en complexe speelgoedonderdelen.
• Medisch: Orthodontische draden en precisie-chirurgische gereedschapscomponenten.
