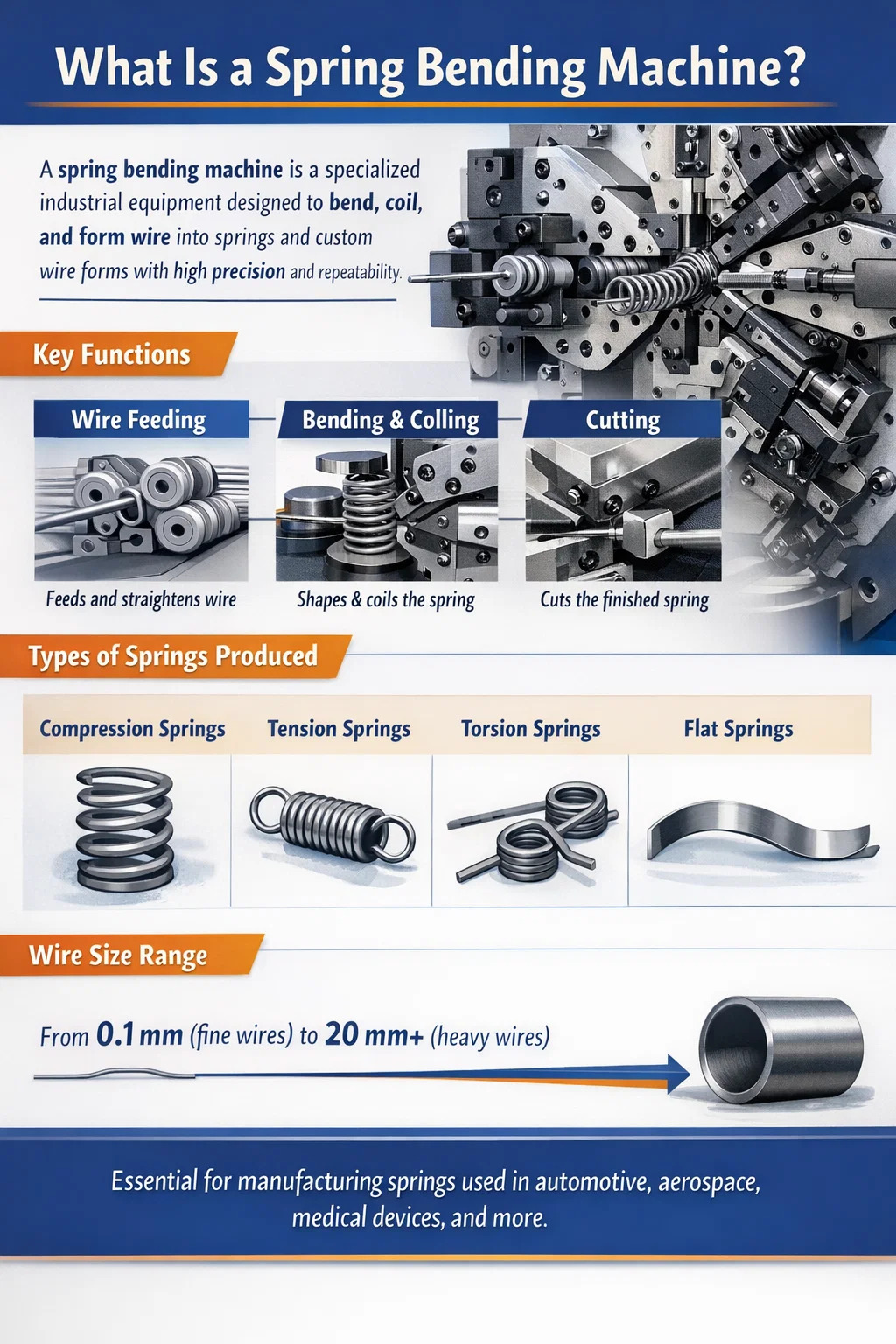

EEN veerbuigmachine is een gespecialiseerd stuk industriële apparatuur dat is ontworpen voor het buigen, oprollen en vormen van draad of stripmateriaal tot veren en veerachtige componenten. Het regelt de vorm, spoed, diameter en eindconfiguratie van elke veer door een combinatie van toevoer-, buig- en snijmechanismen. In tegenstelling tot draadvormmachines voor algemeen gebruik, is een veerbuigmachine specifiek geoptimaliseerd voor het produceren van drukveren, trekveren, torsieveren, platte veren en op maat gemaakte draadvormen met hoge herhaalbaarheid en minimale handmatige tussenkomst.
Veerbuigmachines verwerken draaddiameters variërend van zo fijn als 0,1 mm (voor elektronische precisieveren) tot zo dik als 20 mm of meer (voor zware industriële veerveren). In CNC-gestuurde modellen kan één enkele machine honderden onderdeelprogramma's opslaan en binnen enkele minuten tussen veertypen schakelen, waardoor het een hoeksteen is van de moderne verenproductie.
De mondiale verenproductie-industrie is aanzienlijk. Veren worden in vrijwel elk mechanisch product gebruikt: van balpennen en medische apparaten tot ophangingen voor auto's en actuatoren voor de lucht- en ruimtevaart. De voorjaarsmarkt werd op ruim gewaardeerd 24 miljard dollar in 2023 en veerbuigmachines zijn de belangrijkste productiemiddelen achter deze output. Begrijpen wat deze machines zijn en hoe ze werken, is essentieel voor iedereen die betrokken is bij de productie, inkoop of technisch ontwerp van veren.
Het werkingsprincipe van een veerbuigmachine berust op drie gecoördineerde acties: draadaanvoer, gecontroleerd buigen en snijden . Deze drie functies zijn nauwkeurig getimed en gesequenced om een volledige veer te produceren in één enkele continue bewerking. Zo werkt elke fase:
De draad wordt getrokken van een spiraalspoel (of een rechtgetrokken staafaanvoer voor zwaardere draad) en door een reeks richtrollen gevoerd. Deze rollen verwijderen de natuurlijke kromming ("set") van de draadspiraal, zodat de draad in een rechte, consistente lijn de buigzone binnengaat. De richteenheid bestaat doorgaans uit twee sets rollen die onder een hoek van 90 graden ten opzichte van elkaar zijn geplaatst: de ene set corrigeert het horizontale vlak, de andere corrigeert het verticale vlak.
EENfter straightening, a pair of servo-driven feed rollers grips the wire and pushes it forward at a controlled speed and length. The feed length determines where each bend will occur relative to the previous one, which directly controls the spring's pitch, body length, and end geometry. In CNC spring bending machines, the feed servo motor is programmed to deliver precise increments — sometimes accurate to ±0,01 mm per invoerstap .
EENs the wire is fed forward, it contacts bending tools (also called bending fingers, coiling pins, or pitch tools) that deflect it into the desired shape. In coil spring production, the wire is deflected around a coiling point (a hardened steel pin or mandrel) to produce the helical coil. The position of the coiling point relative to the wire path determines the coil diameter. The pitch tool — positioned axially along the wire — controls the spacing between adjacent coils.
De buiggereedschappen zijn gemonteerd op sleden of nokken, aangedreven door servomotoren (in CNC-machines) of mechanische nokken (in nokkenmachines). In een CNC-veerbuigmachine kan elke buigas onafhankelijk worden geprogrammeerd om op elk punt tijdens de draadaanvoercyclus naar elke positie te bewegen. Hierdoor kan de machine veren met variabele spoed, tonvormige veren, conische veren en complexe 3D-draadvormen produceren – allemaal vanuit één enkele opstelling.
Voor torsieveren en andere niet-spiraalvormige vormen passen buigvingers een precieze hoekige buiging toe op specifieke punten langs de draad. De machine voert een bepaalde lengte in, buigt in een geprogrammeerde hoek, voert opnieuw in, buigt opnieuw – en herhaalt dit totdat de volledige veergeometrie is voltooid. Buighoeken kunnen worden geregeld ±0,5 graden of beter op hoogwaardige CNC-machines.
Zodra de geprogrammeerde veergeometrie compleet is, snijdt een snijmechanisme de draad door om de voltooide veer van de binnenkomende draad te scheiden. De snijder is meestal een mes van gehard staal, aangedreven door een nokkenas of servo-as. De snede moet schoon en braamvrij zijn om functionele defecten te voorkomen, vooral bij drukveren waarbij de eindspoelen plat op een oppervlak moeten liggen. Sommige machines zijn voorzien van een speciaal eindvormingsstation dat de afgesneden uiteinden na het snijden slijpt of plat maakt, waardoor gesloten en geslepen uiteinden worden geproduceerd die nodig zijn voor nauwkeurige drukveren.
EEN critical aspect of the spring bending machine's working principle is managing terugvering — het elastische herstel van de draad na het buigen. Wanneer een draad wordt gebogen, vervormt deze zowel plastisch (permanent) als elastisch. Wanneer de buigkracht wordt opgeheven, herstelt het elastische gedeelte, waardoor de draad gedeeltelijk terugveert naar zijn oorspronkelijke vorm. Als dit niet wordt gecompenseerd, zal de voltooide veer een grotere diameter en een andere spoed hebben dan geprogrammeerd.
De terugvering is afhankelijk van het draadmateriaal (roestvrij staal veert meer terug dan zacht staal), de draaddiameter, de temperatuurconditie en de buigradius. CNC-veerbuigmachines compenseren terugvering door overbuigen - waarbij de positie van het buiggereedschap voorbij het nominale doel wordt ingesteld met een berekende offset. In geavanceerde machines passen automatische terugveringsmetingen en compensatiesystemen voortdurend de gereedschapsposities aan op basis van de gemeten veerafmetingen van de voorgaande onderdelen.
Veerbuigmachines vormen niet één categorie. Er bestaan verschillende verschillende machinetypes, elk geschikt voor verschillende veertypes, productievolumes, draadgroottes en complexiteitsniveaus. Het kiezen van het juiste machinetype is net zo belangrijk als het correct programmeren ervan.
Oprolmachines van het noktype zijn het traditionele werkpaard voor de productie van grote veren. Alle asbewegingen worden aangedreven door mechanische nokken die op een roterende nokkenas zijn gemonteerd. De nokken zijn geprofileerd om de gewenste veergeometrie te produceren, en het veranderen van het veerontwerp vereist het fysiek vervangen of aanpassen van de nokken. Hoewel het instellen tijdrovend is, draaien machines van het cam-type op zeer hoge snelheden; sommige modellen kunnen wel produceren tot 500 drukveren per minuut – waardoor ze ideaal zijn voor enorme productieruns van één enkel veerontwerp. Ze zijn robuust, betrouwbaar en relatief goedkoop in onderhoud.
CNC-veerwikkelmachines (Computer Numerical Control) vervangen mechanische nokken door servomotoren op elke as. Elke as (spoeldiameter, spoed, voeding, snede) is onafhankelijk programmeerbaar via een touchscreencontroller. Het wisselen van het ene veerontwerp naar het andere wordt bereikt door een ander programma te laden; er is geen mechanische omschakeling nodig. CNC-oprolmachines hebben dit doorgaans 4 tot 8 CNC-assen en kan compressie-, verlengings- en variabele veren produceren. Productiesnelheden variëren van 30 tot 200 delen per minuut, afhankelijk van de complexiteit van de veer en de draaddiameter.
Dit type wordt vaak een CNC-draadbuigmachine of CNC-draadvormer genoemd en onderscheidt zich van oprolmachines doordat het draad in drie dimensies kan buigen - en niet alleen in een spiraal kan oprollen. Met 8 tot 16 of meer CNC-assen kunnen deze machines complexe 3D-draadvormen produceren, zoals torsieveren met specifieke armhoeken, draadclips, beugels, handgrepen en op maat gemaakte draadassemblages. De draad kan in elke richting worden gebogen, geroteerd en in vrijwel elke vorm worden gevormd. Deze machines zijn van het meest veelzijdige type en essentieel voor de productie van veren en draadvormen op maat.
Buigmachines met platte veren (ook wel stripvormmachines of platte draadveermachines genoemd) zijn ontworpen voor het vormen van platte draad of metalen strip tot bladveren, platte spiraalveren, klokveren en gestempelde en gevormde platte veercomponenten. Ze voeren vlak stripmateriaal aan via geprofileerde rollen en buigmatrijzen die de strip in het horizontale en verticale vlak vormgeven. Deze machines worden veelvuldig gebruikt bij de productie van klokveren, bladveerklemmen voor auto's en elektrische contactveren.
Torsieverenmachines zijn een gespecialiseerde variant van CNC-veerbuigmachines, geoptimaliseerd voor het produceren van torsieveren: veren die energie opslaan door te worden gedraaid in plaats van samengedrukt of uitgerekt. Ze beschikken over speciale armbuiggereedschappen die het been / de arm van de veer in precieze hoeken kunnen buigen (gewoonlijk 90 °, 180 ° of aangepaste hoeken). De lichaamsspoel wordt eerst opgewonden en vervolgens worden de armen gebogen. Torsieveermachines moeten de beenlengte, de beenhoek en de spoelrichting (rechts- of linksdraaiend) nauwkeurig regelen.
| Machinetype | Lentetypes geproduceerd | Typisch draadbereik | Productiesnelheid | Omschakeling |
|---|---|---|---|---|
| Cam-type spoel | Compressie, extensie | 0,2–8 mm | Tot 500 ppm | Lang (cam-wissel) |
| CNC-oprolmachine | Compressie, extensie, variable pitch | 0,1–20 mm | 30–200 ppm | Kort (programma laden) |
| CNC-draadvormer | Torsie, 3D-draadvormen, op maat | 0,3–12 mm | 10–80 ppm | Kort (programma laden) |
| Platte veermachine | Bladveren, platte spiraal, contactveren | Platte strook 0,1–5 mm | 20–150 ppm | Middelmatig |
| Torsieveermachine | Torsie veren | 0,2–10 mm | 20–120 ppm | Kort (programma laden) |
Door te begrijpen wat elk belangrijk onderdeel doet, kunnen operators de machine correct instellen, defecten oplossen en de apparatuur in goede staat houden. Hier zijn de kerncomponenten die te vinden zijn op de meeste veerbuig- en oprolmachines:
Veerbuigmachines kunnen een breed scala aan veertypen produceren. Elk type heeft verschillende geometrie-, functie- en productievereisten. Hier vindt u een gedetailleerd overzicht van de meest voorkomende veertypes en hoe ze worden gemaakt:
Drukveren zijn spiraalveren met open spiraal die bestand zijn tegen drukkrachten (duwkrachten). Ze zijn wereldwijd het meest geproduceerde veertype en worden in alles gebruikt, van balpennen tot ventieltreinen voor auto's. Ze worden geproduceerd door draad op te rollen tot een spiraal met een consistente spoed. Belangrijke parameters zijn onder meer vrije lengte, spoeldiameter (OD en ID), draaddiameter, aantal actieve spoelen en eindtype (open, gesloten, open grond, gesloten grond). Gesloten en geslepen uiteinden vereisen een secundaire slijpbewerking na het oprollen, waarbij de eindspoelen plat op een schijf of centerloze slijpmachine worden geslepen om een stabiel zitoppervlak te verkrijgen.
Trekveren zijn spiraalveren met een korte spiraal die bestand zijn tegen trekkrachten. Ze worden geproduceerd op oprolmachines met een speciaal haakvormstation dat het draaduiteinde in een lus of haak buigt voor bevestiging. De lichaamsspoelen zijn gewikkeld met een spoed van nul (de spoelen raken elkaar) om initiële spanning te creëren - een voorspanning die moet worden overwonnen voordat de veer begint uit te rekken. Veel voorkomende haaktypen zijn onder meer machinehaken, Duitse haken en crossover-haken, elk gevormd door specifieke buiggereedschapsequenties die in de CNC-controller zijn geprogrammeerd.
Torsieveren slaan rotatie-energie op door te worden gedraaid. Ze bestaan uit een opgerold lichaam met twee uitstrekkende armen (benen). De veer oefent een koppel uit dat evenredig is met de draaihoek. Ze worden geproduceerd op CNC-draadvormmachines of speciale torsieveermachines, waarbij het lichaam wordt opgerold en vervolgens de armen in de gespecificeerde hoek worden gebogen. Veel voorkomende toepassingen zijn onder meer wasknijpers, muizenvallen, tegengewichtsystemen voor garagedeuren en precisie-instrumenten. De hoek tussen de twee armen – de ‘torsiehoek’ – moet aangehouden worden ±1° of strakker voor precisietoepassingen.
Platte veren zijn gemaakt van platte draad of metalen strip in plaats van ronde draad. Ze omvatten bladveren (zoals gebruikt in voertuigophangingen), klok- en krachtveren (platte spiraalveren gewikkeld uit strip), cantileververen en elektrische contactveren. Vlakveerbuigmachines vormen de band door middel van geprofileerde rollen en buigmatrijzen. Diktetoleranties voor platte precisieveren kunnen zo krap zijn als: ±0,01 mm , wat zowel nauwkeurig stripmateriaal als een goed onderhouden machine vereist.
Naast klassieke veervormen kunnen CNC-veerbuigmachines – vooral meerassige CNC-draadvormers – vrijwel elke vorm uit draad produceren: clips, borgringen, beugels, handgrepen, medische voerdraden, orthodontische draden en complexe 3D-draadassemblages. Deze onderdelen slaan mogelijk geen elastische energie op (dus technisch gezien geen veren), maar worden geproduceerd op veerbuigmachines met hetzelfde voedings-buig-snij-werkprincipe.
De keuze van het draadmateriaal heeft een aanzienlijke invloed op de prestaties van de veer, de opstelling van de machine en de vereiste terugveercompensatie. Verschillende materialen hebben verschillende elastische moduli, treksterktes en terugverende eigenschappen. Hier zijn de meest voorkomende draadmaterialen die door veerbuigmachines worden verwerkt:
Het correct opzetten en bedienen van een veerbuigmachine vereist een systematische aanpak. Hier is de typische volgorde voor het instellen van een CNC-veeropwikkelmachine om een nieuwe drukveer te produceren:
Veeringenieurs en machinebedieners moeten de relatie tussen machine-instellingen en veerparameters begrijpen. Hier ziet u hoe de meest kritische veerafmetingen worden geregeld op een CNC-veerbuigmachine:
| Lenteparameter | Machinecontrole | Typische tolerantie haalbaar | Sleutelfactoren die de nauwkeurigheid beïnvloeden |
|---|---|---|---|
| Buitendiameter spoel (OD) | Positie van het oprolpunt | ±0,05–0,2 mm | Terugvering, variatie in draaddiameter |
| Vrije lengte | Draadaanvoerlengte per veer | ±0,1–0,5 mm | Aanvoerrolslip, draadverlenging |
| Pitch | Positie van het pitch-gereedschap | ±0,05–0,2 mm | Terugvering, draadstijfheid |
| Aantal spoelen | Draadaanvoerlengte en snijtijd | ±0,1–0,5 spoelen | Verminder de timing, consistentie van de toonhoogte |
| Lente tarief | Indirect (OD, toonhoogte, spoelaantal) | ±5–10% | Variatie in draadmodulus, alle geometrie |
| EENrm Angle (Torsion) | Hoek van buiggereedschap | ±0,5–2° | EENngular springback, wire hardness |
De verschuiving van handmatige en nokkenveermachines naar volledig CNC-veerbuigmachines is een van de belangrijkste veranderingen in de verenproductie van de afgelopen 30 jaar. De voordelen van CNC zijn overtuigend en goed gedocumenteerd in productieomgevingen:
Zelfs goed afgestelde veerbuigmachines produceren defecte onderdelen wanneer de procesomstandigheden afwijken. Het herkennen van veelvoorkomende defecten en hun grondoorzaken is essentieel voor het behoud van kwaliteit:
De industrie voor veerbuigmachines kent een relatief klein aantal gerenommeerde fabrikanten, waarvan de meeste gevestigd zijn in Europa en Azië. Hier zijn enkele van de meest bekende namen in de branche:
De prijzen van machines variëren enorm per capaciteit. Een basis CNC-veeropwikkelmachine voor standaard draadformaten kan beginnen bij 30.000–80.000 dollar , terwijl een hoogwaardige meerassige CNC-draadvormmachine van een premium Europese fabrikant dat wel kan overtreffen 300.000–500.000 dollar wanneer volledig uitgerust en uitgerust met automatische inspectiesystemen.
Veren behoren tot de meest universeel gebruikte mechanische componenten. Veerbuigmachines zijn rechtstreeks verantwoordelijk voor de productie van veren die in een buitengewoon scala aan industrieën en producten worden gebruikt:
Veerbuigmachines omvatten roterende en heen en weer bewegende onderdelen met hoge snelheid, hoogspanningsdraad en scherpe snijgereedschappen. Goede veiligheidspraktijken beschermen operators en zorgen ervoor dat de machine betrouwbaar blijft:
