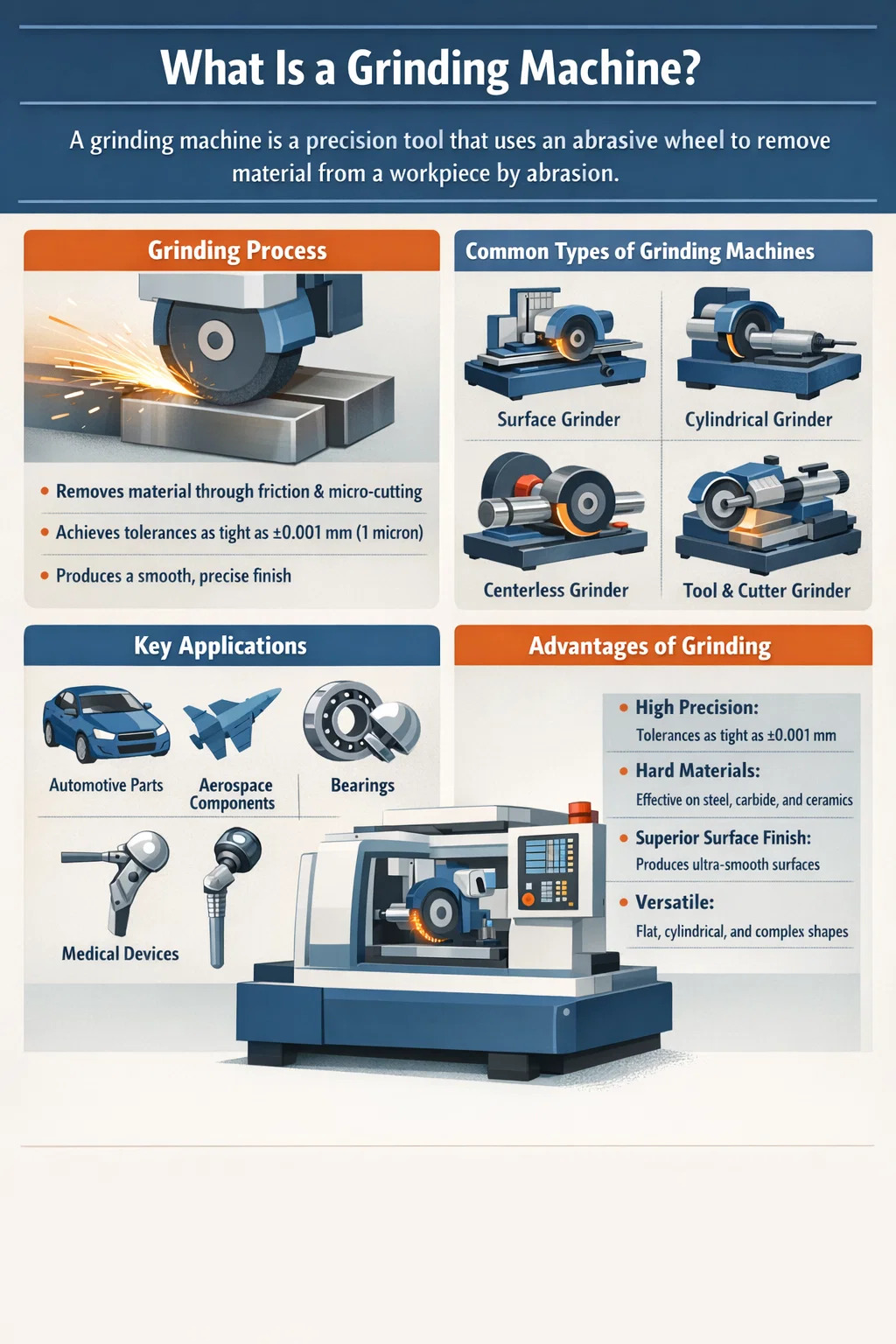

EEN slijpmachine is een elektrisch precisiegereedschap of een industriële machine die gebruik maakt van een slijpschijf (of ander schurend snijgereedschap) om materiaal door schuren van een werkstuk te verwijderen. Het resultaat is een fijn afgewerkt oppervlak, een precieze maatvoering of een geslepen rand. In de productie worden slijpmachines geclassificeerd als een subtype van werktuigmachines, en ze spelen een cruciale rol bij nabewerkingen waarbij toleranties zo krap als ±0,001 mm (1 micron) zijn vereist.
In tegenstelling tot draaien of frezen, waarbij gebruik wordt gemaakt van snijgereedschappen met een gedefinieerde geometrie, is het slijpen afhankelijk van schurende korrels – onregelmatige deeltjes van hard materiaal zoals aluminiumoxide, siliciumcarbide, kubisch boornitride (CBN) of diamant – die aan elkaar zijn gebonden tot een wiel. Elke korrel fungeert als een klein, ongedefinieerd snijvlak. Dit maakt het slijpen ideaal voor harde materialen en supernauwkeurig nabewerkingswerk dat zachtere of grotere snijgereedschappen eenvoudigweg niet kunnen bereiken.
Slijpmachines zijn te vinden in vrijwel elke metaalfabricage- en productieomgeving, van de productie van auto-onderdelen tot de lucht- en ruimtevaarttechniek, het maken van gereedschappen en matrijzen, de productie van lagers en de fabricage van medische apparatuur. De wereldwijde markt voor slijpmachines werd geschat op ongeveer 5,1 miljard dollar in 2023 en blijft groeien, gedreven door de vraag naar precisieonderdelen in hightechindustrieën.
Het werkingsprincipe van een slijpmachine is gebaseerd op schurende bewerking — de mechanische verwijdering van materiaal door wrijving en micro-snijden door schurende deeltjes. Door tot in detail te begrijpen hoe dit proces werkt, kunnen operators de maalprestaties optimaliseren en consistente resultaten bereiken.
Wanneer de slijpschijf met hoge snelheid draait, meestal tussen 1.500 en 3.000 tpm voor bankslijpmachines, of tot Oppervlaktesnelheid van 60 m/s voor productieslijpen op hoge snelheid: elke schuurkorrel op het oppervlak van de schijf maakt kort contact met het werkstuk. Tijdens dit contact snijdt het graan een kleine chip af, ploegt het materiaal (waardoor plastische vervorming ontstaat) of glijdt over het oppervlak (waardoor wrijving en hitte ontstaat).
De verhouding tussen snijden, ploegen en glijden is afhankelijk van meerdere factoren: korrelgrootte, hardheid van de schijf, hardheid van het werkstukmateriaal, snedediepte en de aanwezigheid van snijvloeistof (koelvloeistof). Een goed afgestelde slijpopstelling maximaliseert het snijden en minimaliseert ploegen en glijden, wat de oppervlakteafwerking verbetert en de warmteontwikkeling vermindert.
De slijpschijf en het werkstuk bewegen gecontroleerd ten opzichte van elkaar. Het wiel draait met hoge omtreksnelheid, terwijl het werkstuk in een houder wordt vastgehouden (een klauwplaat, tussen middelpunten of op een magnetische tafel) en met een gecontroleerde snelheid in het wiel wordt gevoerd. Deze voedingssnelheid, gecombineerd met de snedediepte, bepaalt de materiaalverwijderingssnelheid (MRR) en de resulterende oppervlaktekwaliteit.
Bij vlakslijpen wordt het werkstuk (meestal een plat metalen onderdeel) bijvoorbeeld heen en weer bewogen onder het roterende wiel op een heen en weer gaande tafel, waarbij het wiel stapsgewijs wordt neergelaten – vaak door slechts 0,005 tot 0,025 mm per doorgang — totdat de gewenste afmeting is bereikt. Bij rondslijpen roteert het werkstuk om zijn eigen as, terwijl het wiel tegelijkertijd roteert en langs de lengte van het werkstuk beweegt.
Een van de belangrijkste en meest unieke aspecten van het gedrag van slijpschijven is zelfslijpend . Naarmate slijpkorrels tijdens het gebruik dof worden, nemen de slijpkrachten die erop inwerken toe. Uiteindelijk breekt de korrel (waardoor een nieuwe scherpe rand zichtbaar wordt) of breekt de verbinding die de korrel vasthoudt, waardoor de doffe korrel vrijkomt en een nieuwe scherpe korrel eronder zichtbaar wordt. Dit is de reden waarom de "hardheid" van een slijpschijf van belang is: een schijf die te hard is, zal doffe korrels te lang vasthouden (waardoor verglazing en hitteopbouw ontstaat), terwijl een te zachte schijf voortijdig korrels zal afgeven (waardoor snelle slijtage van de schijf ontstaat).
De juiste wielkwaliteit moet afgestemd zijn op het werkstukmateriaal. Harde materialen zoals gehard gereedschapsstaal vereisen een wiel van zachtere kwaliteit (zodat korrels gemakkelijker breken), terwijl zachte materialen zoals aluminium mogelijk een wiel van hardere kwaliteit nodig hebben om te voorkomen dat het wiel te snel slijt.
Slijpen genereert aanzienlijke hitte als gevolg van wrijving. De temperaturen in de maalzone kunnen tijdelijk oplopen 800°C tot 1.500°C in extreme gevallen. Zonder de juiste koeling veroorzaakt deze hitte thermische schade aan het werkstuk: verbranding, microscheuren, restspanningen, veranderingen in de oppervlaktehardheid en maatonnauwkeurigheden. Snijvloeistoffen (koelvloeistoffen) – meestal emulsies op waterbasis of synthetische vloeistoffen – worden op de slijpzone aangebracht om warmte te absorberen, het contactgebied te smeren en spanen (fijne metaal- en schurende deeltjes) weg te spoelen. Een juiste toepassing van het koelmiddel is net zo belangrijk voor de slijpkwaliteit als de schijfkeuze of de voedingssnelheid.
Er bestaat niet één universele slijpmachine. Er zijn verschillende typen ontworpen en geoptimaliseerd voor specifieke werkstukgeometrieën, materialen en precisie-eisen. Hier vindt u een gedetailleerd overzicht van de meest voorkomende typen:
Vlakslijpmachines produceren vlakke oppervlakken op werkstukken. De meest voorkomende configuratie maakt gebruik van een horizontale spil met een perifere slijpschijf en een heen en weer bewegende werktafel. Het werkstuk wordt doorgaans op een magnetische spankop vastgehouden. Vlakslijpmachines worden veel gebruikt voor het afwerken van gereedschapsstaalplaten, matrijsbases, machineglijbanen en elk onderdeel dat een vlak, glad referentieoppervlak vereist. Vlakheidstoleranties van 0,002 tot 0,005 mm routinematig haalbaar zijn.
Cilindrische slijpmachines worden gebruikt om de externe of interne oppervlakken van cilindrische werkstukken zoals assen, pennen, hulzen en boringen te slijpen. Bij uitwendig rondslijpen roteert het werkstuk tussen de middelpunten of in een spankop, en beweegt het wiel over de lengte ervan. Bij intern rondslijpen (ID-slijpen) wordt een klein wieltje in een boring geplaatst om het binnenoppervlak te slijpen. Cilindrisch slijpen is essentieel voor de productie van lagerzittingen, hydraulische cilinderstangen en precisiespindels – componenten die rondheidstoleranties vereisen van 0,001 mm of minder .
Bij centerloos slijpen wordt het werkstuk niet tussen de middelpunten of in een spankop vastgehouden. In plaats daarvan wordt hij ondersteund door een werksteunblad en bestuurd door een regelwiel, terwijl de slijpschijf materiaal verwijdert. Deze opstelling maakt continu, geautomatiseerd slijpen van cilindrische onderdelen zoals staven, buizen en pennen mogelijk met zeer hoge productiesnelheden. Centerloze slijpmachines worden veel gebruikt bij de productie van bevestigingsmiddelen, hydraulische componenten en auto-onderdelen. Een enkele centerloze slijpmachine kan verwerken honderden onderdelen per uur met consistente diametertoleranties.
Deze gespecialiseerde machines slijpen snijgereedschappen zoals vingerfrezen, boren, ruimers, tappen en frezen. Ze beschikken over complexe opstellingen met meerdere assen en zijn te vinden in gereedschapskamers en slijpwerkplaatsen. De mogelijkheid om snijgereedschappen opnieuw te slijpen verlengt hun levensduur aanzienlijk; een goed opnieuw geslepen vingerfrees kan de prestaties van een nieuwe evenaren tegen een fractie van de kosten.
De bankslijpmachine is een eenvoudige, compacte machine gemonteerd op een werkbank, waarbij één of twee slijpschijven op een horizontale as zijn gemonteerd. Het wordt gebruikt voor grof slijpen, ontbramen, slijpen van handgereedschap en lichte materiaalverwijdering. Hoewel het geen precisiemachine is, is het wel een van de meest voorkomende slijpmachines die te vinden zijn in werkplaatsen, garages en onderhoudsfaciliteiten over de hele wereld. Standaard bankslijpmachines draaien doorgaans op 3.450 tpm en gebruik wieldiameters van 6 tot 8 inch.
De haakse slijper is een handgereedschap dat wordt gebruikt voor het snijden, slijpen en polijsten van metaal, steen en andere materialen. Het is een van de meest veelzijdige en meest gebruikte elektrische gereedschappen in de bouw, fabricage en metaalbewerking. Haakse slijpmachines maken gebruik van schijfvormige schuurwielen, doorslijpschijven, lamellenschijven of draadborstels en werken doorgaans met snelheden tussen 6.000 en 12.000 tpm . Gemeenschappelijke schijfdiameters zijn 4,5 inch (115 mm), 5 inch (125 mm) en 9 inch (230 mm).
| Typ | Primair gebruik | Typische tolerantie | Belangrijke industrie |
|---|---|---|---|
| Oppervlakteslijper | Vlakke oppervlakken | ±0,002–0,005 mm | Gereedschappen, matrijzenbouw |
| Cilindrische slijpmachine | Assen, boringen | ±0,001 mm | EENutomotive, Aerospace |
| Centerloze slijpmachine | Cilinders met groot volume | ±0,002 mm | Bevestigingsmiddelen, hydrauliek |
| Gereedschaps- en freesslijpmachine | Gereedschappen opnieuw slijpen | ±0,005 mm | Gereedschapskamers |
| Bankslijpmachine | Ontbramen, slijpen | Niet precisie | Onderhoud, werkplaats |
| EENngle Grinder | Snijden, slijpen, polijsten | Niet precisie | Constructie, fabricage |
Door de belangrijkste componenten van een slijpmachine te begrijpen, wordt duidelijk hoe de machine precisie en controle bereikt. Hoewel de configuraties per machinetype verschillen, delen de meeste slijpmachines de volgende kerncomponenten:
De slijpschijf is het hart van elke slijpmachine. Het selecteren van het verkeerde wiel is een van de meest voorkomende oorzaken van slechte resultaten: verbranding, klapperen, snelle wielslijtage of een slechte oppervlakteafwerking. Slijpschijven worden gespecificeerd door een gestandaardiseerd systeem dat vijf belangrijke kenmerken codeert:
EENs a practical example, a wheel marked EEN46-L5-V is een aluminiumoxideschijf, korrel 46 (gemiddeld), L-kwaliteit (middelhard), structuur 5 (gemiddelde dichtheid), verglaasde binding - een typische schijf voor algemeen gebruik voor vlakslijpstaal.
Het begrijpen van de volgorde van een slijpbewerking – en niet alleen van de machine zelf – is essentieel voor het bereiken van consistente resultaten van hoge kwaliteit. Hier is een typische volgorde voor nauwkeurig vlakslijpen:
Een van de belangrijkste redenen om slijpen boven andere bewerkingsprocessen te verkiezen, is de uitzonderlijke oppervlakteafwerking die het kan opleveren. Oppervlakteafwerking wordt gemeten aan de hand van parameters zoals Ra (rekenkundig gemiddelde ruwheid), Rz (gemiddelde ruwheidsdiepte) en Rmax (maximale ruwheidshoogte). Dit is wat slijpen realistisch gezien kan bereiken:
Ter referentie: een standaard gedraaid asoppervlak heeft Ra 1,6–3,2 µm. Een lager raceterrein Ra 0,2 µm is veel gladder – dit afwerkingsniveau is van cruciaal belang voor wentellagers, precisiespindels en hydraulische afdichtingsoppervlakken. Hoe fijner de korrel en hoe lichter de nabewerking, hoe lager de Ra-waarde die behaald kan worden.
De verschuiving van handmatige naar CNC-slijpmachines (Computer Numerical Control) heeft de precisieproductie de afgelopen dertig jaar getransformeerd. Een moderne CNC-rondslijpmachine kan er bijvoorbeeld mee werken 5 tot 7 gelijktijdige CNC-assen , automatisch de schijf africhten, metingen tijdens het proces uitvoeren (de afmetingen van het werkstuk meten tijdens het slijpen) en wielslijtage in realtime compenseren - en dat allemaal zonder tussenkomst van de operator.
De belangrijkste voordelen van CNC-slijpmachines ten opzichte van handmatige machines zijn onder meer:
Grote fabrikanten van CNC-slijpmachines zijn onder meer STUDER (Zwitserland), JUNKER (Duitsland), Okuma (Japan), ANCA (Australië) en United Slijpen Group. Hoogwaardige CNC-cilindrische slijpmachines van deze fabrikanten kosten overal vanaf USD 150.000 tot ruim USD 1.000.000 afhankelijk van grootte, mogelijkheden en automatiseringsniveau.
Slijpmachines zijn krachtig en maken gebruik van snel draaiende slijpschijven die bij verkeerd gebruik ernstig letsel kunnen veroorzaken. De norm 29 CFR 1910.215 van de Amerikaanse Occupational Safety and Health Administration (OSHA) regelt specifiek de veiligheid van slijpschijven. De belangrijkste veiligheidspraktijken zijn onder meer:
Slijpen is niet altijd de juiste keuze. Weten wanneer u moet slijpen en wanneer u andere processen moet gebruiken, maakt deel uit van een goede planning van het productieproces.
| Proces | Beste voor | Typische tolerantie | Typisch Ra | Materiaalverwijderingssnelheid |
|---|---|---|---|---|
| Draaien | Cilindrisch, ruw tot halfafgewerkt | ±0,02–0,05 mm | 0,8–3,2 µm | Hoog |
| Frezen | Plat/contour, ruw tot halfafgewerkt | ±0,01–0,05 mm | 0,8–3,2 µm | Hoog |
| Grinding | Harde materialen, nauwkeurige afwerking | ±0,001–0,005 mm | 0,1–0,8 µm | Laag-gemiddeld |
| Honing | Correctie van de boringgeometrie | ±0,001 mm | 0,1–0,4 µm | Zeer laag |
| Lappen | Ultrafijne afwerking, vlakheid | ±0,0005 mm | 0,01–0,1 µm | Extreem laag |
Kies voor slijpen als het werkstuk gehard is (HRC 50), als de vereisten voor de oppervlakteafwerking Ra 0,8 µm of beter zijn, als de maattoleranties krapper zijn dan ±0,01 mm, of als het materiaal (carbide, keramiek) niet met conventionele snijgereedschappen kan worden bewerkt. Voor zachte materialen met ruime toleranties is draaien of frezen kosteneffectiever.
Slijpmachines zijn diep ingebed in de productie van precisiecomponenten in vrijwel elke hightech-industrie. Hier ziet u waar slijpen het belangrijkst is:
