Wat is een CNC-veermachine?

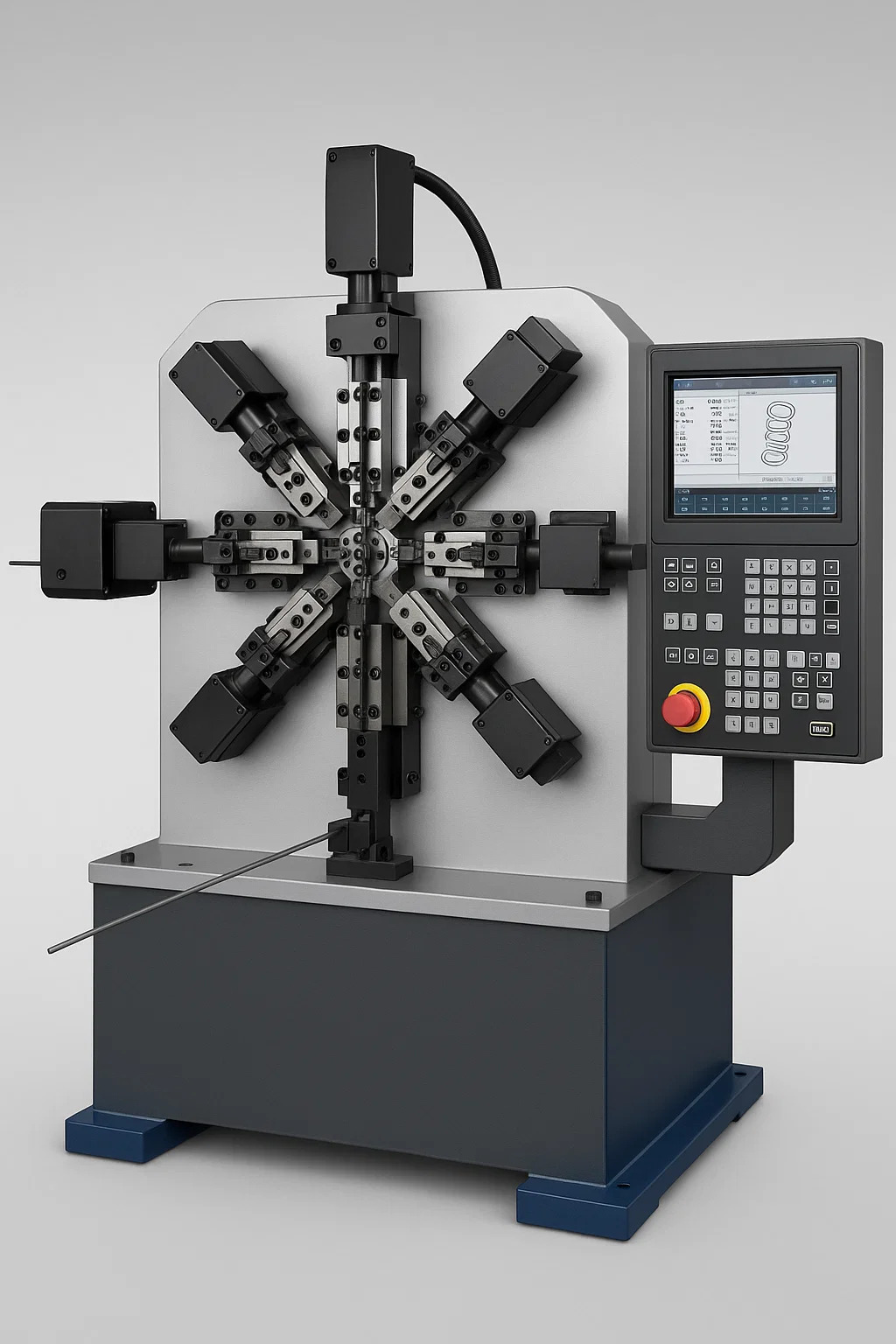

EEN CNC-veermachine is een computergestuurd industrieel apparaat dat is ontworpen voor de geautomatiseerde precisieproductie van veren en draadvormen. Hier leest u hoe het werkt en wat de belangrijkste kenmerken zijn:

●Computer Numerieke Controle (CNC) Kern:

•In tegenstelling tot mechanische veermachines die worden aangedreven door fysieke nokken en tandwielen, vertrouwt een CNC-machine volledig op een speciale computercontroller.
•Deze controller voert geprogrammeerde instructies uit om alle machinebewegingen en -acties met hoge precisie te besturen.

●Multi-assige servomotoraandrijving:

•De kritische functies van de machine worden aangedreven door individuele servomotoren, die elk een specifieke bewegingsas besturen.

●De belangrijkste assen omvatten doorgaans:

•Draadaanvoer: Duwt nauwkeurig afgemeten draadlengtes in het vormgebied.
• Vormgereedschappen (meerdere assen): controleer de beweging van verschillende buiggereedschappen (sleden, vingers) rond het centrale vormpunt.
•Afsnijgereedschap: drijft het mes aan dat het afgewerkte onderdeel van de draad afsnijdt.
•Optionele assen: kunnen gereedschappen bevatten voor het regelen van de spoed van het oprollen, hulpbuigen of eindvormen (bijvoorbeeld afvlakken).

●Digitaal programmeren en instellen:

•De productie wordt geleid door een digitaal programma dat offline of rechtstreeks op het bedieningspaneel van de machine wordt aangemaakt.
• Operators voeren specificaties voor de veer-/draadvorm in (draaddiameter, buitenafmetingen, aantal spoelen, buighoeken, eindvormen, enz.) in gespecialiseerde CAD/CAM-software die bij de machine wordt geleverd.
•De software zet deze specificaties om in machinecode (zoals G-code) die de controller begrijpt.

●Fysieke opstelling omvat voornamelijk:

•Het laden van de juiste draadspoel.
•Het installeren van de benodigde vormgereedschappen (buigvingers, doornen, afkortzaag) in de daarvoor bestemde servoaangedreven palen.
•Het programma in de controller invoeren.

●Geautomatiseerde precisievormcyclus:

•Draadaanvoer: De servoaangedreven invoerrollen duwen een precies stuk gestrekte draad in de vormzone.
•Gecoördineerde gereedschapsbeweging: op basis van het programma activeert de controller de servomotoren voor elke vormgereedschapsas onafhankelijk en gelijktijdig. •Gereedschap beweegt zich in complexe banen – glijdend, roterend, drukkend – om de draad rond doornen of tegen elkaar te buigen.
•Progressief buigen: meerdere bochten, spoelen, lussen of complexe 3D-vormen worden progressief gevormd binnen één enkele cyclus terwijl de draadaanvoer en gereedschappen bewegen.
•Afsnijden: Nadat de definitieve vorm is gevormd, knipt het servoaangedreven afsnijgereedschap het afgewerkte onderdeel netjes van de draad.
•Uitwerpen en herhalen: het voltooide onderdeel valt of wordt uitgeworpen, alle gereedschappen trekken zich terug en de cyclus herhaalt zich onmiddellijk op hoge snelheid.

●Kernvoordelen:

•Snelle omschakelingen: het wisselen tussen verschillende veerontwerpen duurt minuten (nieuw programma laden, eventueel wisselen van gereedschap) in plaats van uren/dagen die nodig zijn voor mechanische nokaanpassingen.
•Complexe geometrieën: Geschikt voor het produceren van zeer ingewikkelde veren en draadvormen met meerdere bochten, gevarieerde spiraalspoeden, complexe eindvormen en echte 3D-vormen die onmogelijk zijn op mechanische machines.
•Hoge precisie en consistentie: servobesturing en digitale programmering zorgen voor herhaalbaarheid op micronniveau voor elk onderdeel.
•Flexibiliteit: Ideaal voor prototyping, kleine batches, productie met een hoge mix en complexe eenmalige onderdelen.
•Verminderde afhankelijkheid van expertise: minder afhankelijkheid van zeer bekwame "opstelmonteurs" vergeleken met het afstellen van mechanische nokkenmachines; meer nadruk op programmeervaardigheden.

●Typische uitvoer:

Alle standaard veertypen (compressie, extensie, torsie).
Complexe speciale veren (bijv. dubbele torsie, conische, tonvormige, geminiaturiseerde veren).
Geavanceerde draadvormen (clips, beugels, connectoren, frames, medische componenten, elektronische contacten) die meerdere nauwkeurige bochten in verschillende vlakken vereisen.
