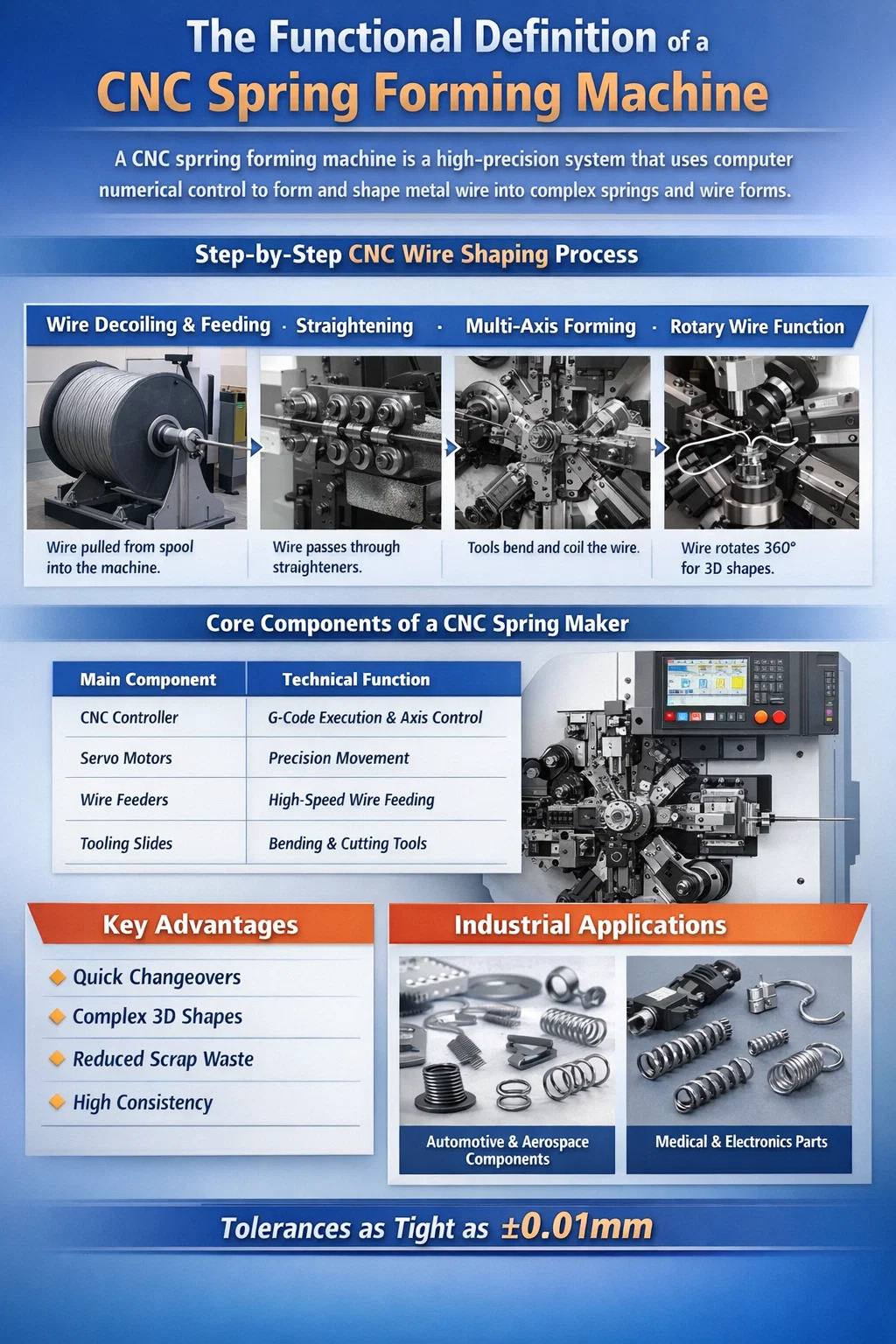

EEN CNC-veervormmachine is een uiterst nauwkeurig productiesysteem dat gebruik maakt van numerieke computerbesturing om het buigen, oprollen en vormen van metaaldraad tot complexe veergeometrieën en ingewikkelde draadvormen te automatiseren. In tegenstelling tot traditionele mechanische veerfabrikanten die vertrouwen op vaste nokkenassen, maakt deze moderne apparatuur gebruik van meerdere onafhankelijke servomotoren om verschillende assen te besturen, waardoor niet-standaardvormen kunnen worden gecreëerd die onmogelijk handmatig te realiseren zijn.
In een standaard industriële omgeving vormen deze machines de ruggengraat van de productie van draadcomponenten en kunnen ze draaddiameters verwerken variërend van 0,15 mm tot meer dan 10 mm . De machine werkt door draad door een reeks rollen te voeren en deze te vormen met behulp van speciaal gereedschap dat met chirurgische nauwkeurigheid in een driedimensionale ruimte beweegt. Deze technologie zorgt voor een hoge herhaalbaarheid , waarbij toleranties vaak zo strak worden gehandhaafd als ±0,01 mm over productieruns van miljoenen eenheden.
De werking van een CNC-veervormmachine is een reeks sterk gesynchroniseerde mechanische bewegingen. Het proces begint met de grondstof en eindigt met een afgewerkt, warmtebehandeld of gebruiksklaar onderdeel. De volgende mechanismen beschrijven de reis van de draad door de machine:
De metaaldraad, meestal gemaakt van roestvrij staal, koolstofstaal of koperlegeringen, wordt uit een grote spoel of spoel getrokken. De machine draadaanvoersysteem maakt gebruik van zware rollen, aangedreven door een servomotor met hoog koppel. Deze rollen moeten voldoende druk uitoefenen om aan de draad te trekken zonder deze plat te maken, zodat de invoerlengte tot op de micromillimeter nauwkeurig is.
Omdat de draad in een spoel is opgeslagen, heeft deze een natuurlijke kromming of 'geheugen'. Voordat er enige vorming plaatsvindt, gaat de draad er doorheen draadrichters . Deze bestaan uit een reeks rollen die zowel in horizontale als verticale vlakken zijn gerangschikt. Door de spanning af te wisselen verwijdert de stijltang alle knikken en bochten, waardoor een perfect rechte draadlijn aan de vormgereedschappen wordt gepresenteerd.
EENs the wire emerges from the central guide (the quill), it enters the forming zone. In a CNC-veervormmachine Er zijn meerdere gereedschapssleden rond de draad geplaatst. Elke dia kan onafhankelijk bewegen. Bijvoorbeeld in een 12-assige machine kunnen verschillende gereedschappen tegelijkertijd of in een voorgeprogrammeerde volgorde vanuit verschillende hoeken op de draad slaan om lussen, bochten of spoelen te creëren.
Veel geavanceerde machines zijn voorzien van een roterende draadas . In plaats van alleen het gereedschap rond de draad te bewegen, kan de machine de draad zelf 360 graden draaien. Dit biedt een extra dimensie aan flexibiliteit, waardoor complexe 3D-vormen kunnen worden gevormd zonder het invoerproces te hoeven stoppen of al te ingewikkelde gereedschapsopstellingen te hoeven gebruiken.
De efficiëntie van een CNC-veervormmachine is het resultaat van de synergie tussen de mechanische hardware en het elektronische besturingssysteem. In de volgende tabel worden de essentiële hardwarecomponenten van een professionele machine belicht.
| Hoofdbestanddeel | Technische functie |
|---|---|
| CNC-controller | Voert de G-code/programma uit en beheert de real-time synchronisatie van alle servo-assen. |
| Servomotoren | Zorg voor een uiterst nauwkeurig koppel voor het aanvoeren, roteren en verplaatsen van het gereedschap. |
| Draadaanvoerapparaten | Zware rollen die de draad met hoge snelheid door de machine bewegen. |
| Gereedschapsdia's | Beweegbare armen die de buig-, wikkel- en snijgereedschappen vasthouden. |
| Sensoren en sondes | Detecteer de nauwkeurigheid van onderdelen en pas parameters automatisch aan om draadvariaties te compenseren. |
De verschuiving van mechanische nokken naar CNC-veervormmachine technologie heeft een revolutie teweeggebracht in het landschap van de veerproductie. De belangrijkste voordelen zijn gericht op efficiëntie en veelzijdigheid:
De uitvoer van een CNC-veervormmachine wordt in bijna elke sector van het moderne leven gebruikt. Omdat de machine uiteenlopende draaddoorsneden (rond, plat of vierkant) aankan, zijn de toepassingen vrijwel onbeperkt:
Fabrikanten gebruiken deze machines om stoelframeveren, motorklepveren en brandstofinjectorclips te maken. Deze onderdelen moeten bestand zijn tegen extreme spanningen en temperaturen, waardoor de machine legeringen met hoge treksterkte moet verwerken Inconel of Chroom Silicium .
Kleinschalig CNC-veervormmachines produceren microveren voor smartphonecameramodules en chirurgische instrumenten. Op deze schaal is de precisie van de machine bij het verwerken van draad zo dun als 0,1 mm staat voorop.
Concluderend: de CNC-veervormmachine vertegenwoordigt het toppunt van draadverwerkingstechnologie. Door krachtige servomotoren te combineren met geavanceerde softwarebesturing, transformeert het een eenvoudige draadhaspel in een complex mechanisch onderdeel. Het vermogen om meerdere bewerkingen uit te voeren (aanvoeren, rechttrekken, buigen, oprollen en snijden) binnen één enkele geautomatiseerde cyclus maakt het een onmisbare aanwinst voor elke moderne fabriek die streeft naar productie op hoge snelheid en hoge nauwkeurigheid.
