Wat is een CNC-veerwikkelmachine? Wat is het werkingsprincipe ervan?

◾ Wat is een CNC-veeroprolmachine ?

Een CNC-veeroprolmachine is een precisiemachine die wordt bestuurd door een computerbrein, speciaal ontworpen om metaaldraad tot spiraalveren te wikkelen.
Als een gewone veeroprolmachine lijkt op een meestervakman die een handzaag gebruikt, dan is een CNC-veeroprolmachine als een moderne verwerkingsfabriek met nauwkeurige navigatie en geautomatiseerde armen. Er zijn geen complexe mechanische tandwielen nodig voor het aanpassen van de maat; u gebruikt eenvoudig uw vingers op het scherm, voert een paar opdrachten in en de machine produceert snel identieke veren.

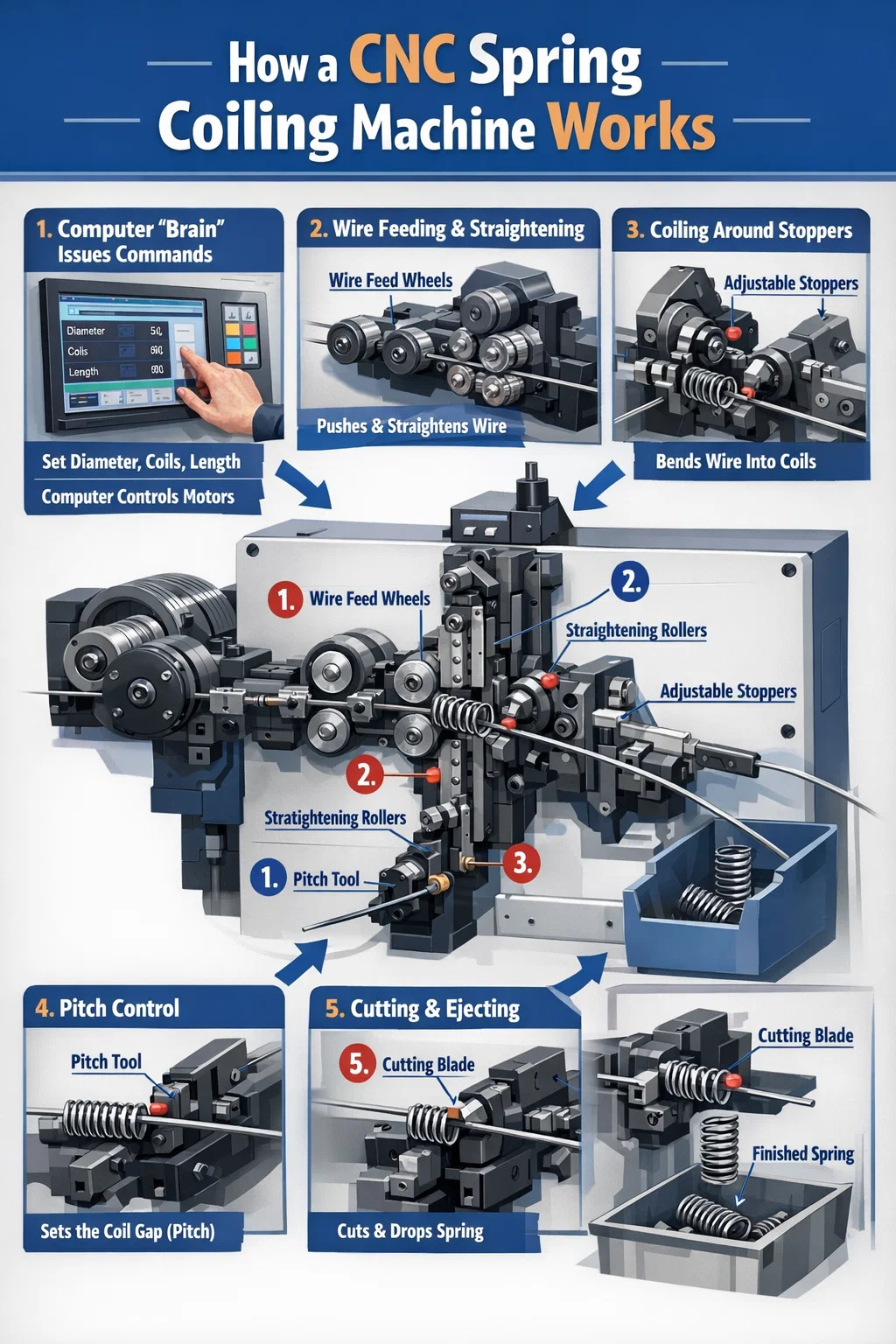

◾ Hoe werkt een CNC-veerwikkelmachine?

Deze machine transformeert stijve staaldraad in elastische spoelen, voornamelijk via de volgende precieze stappen:

Het computerbrein geeft opdrachten:

De operator stelt de diameter van de veer, het aantal windingen en de totale lengte in op het bedieningspaneel. De computer zet deze parameters om in elektrische signalen, waardoor meerdere motoren in de machine nauwkeurig worden aangestuurd. Deze motoren voeren elk hun specifieke taken uit: sommige duwen de draad, andere buigen deze en werken naadloos samen.

Krachtige draadaanvoer en "rechttrekken":

Het draadaanvoerwiel aan de achterkant van de machine grijpt de staaldraad stevig vast en duwt deze voortdurend naar voren. Voordat de draad het vormingsgebied binnengaat, gaat deze door een reeks horizontaal en verticaal opgestelde richtrollen. Deze stap verwijdert het oorspronkelijke krommingsgeheugen van de draad en "strijkt" deze recht om ervoor te zorgen dat de resulterende veren niet krom zijn.

Impact tegen stoppers om cirkels te vormen:

Dit is de kern van het veerwikkelproces. Wanneer de gestrekte staaldraad uit de geleidebuis wordt geduwd, raakt deze een of twee extreem harde metalen stoppen (meestal draadgeleiders genoemd).
Omdat het draadaanvoerwiel aan de achterkant nog steeds naar voren duwt en de stoppers de weg blokkeren, kan de draad nergens anders heen dan langs de boog van de stoppers te buigen.
Het briljante van de CNC-veeroprolmachine ligt in het feit dat de computer de positie van deze twee stoppers op elk moment kan aanpassen. Hoe dichter de stoppers zijn, hoe kleiner de cirkel; hoe verder ze uit elkaar liggen, hoe groter de cirkel.

Controle van de opening (pitch):

Als je wilt dat de veer compressieruimte heeft, moet er een opening zijn tussen de spoelen. De machine beschikt over een speciale "duwstang" (pitchtool) die tijdens het oprollen vanaf de zijkant tegen de draad drukt. Een computer regelt de kracht en timing van deze duwstang en bepaalt of de veer strak of losjes is opgewonden.

Nauwkeurig snijden en vormgeven:

Wanneer de veer de vooraf bepaalde lengte of het vooraf bepaalde aantal windingen bereikt, geeft de computer het snijblad de opdracht om snel uit te strekken. Deze snede is niet alleen nauwkeurig in positie, maar resulteert ook in een zuivere, vlakke snede. Zo ontstaat er een standaardveer die in de opvangmand valt, en het proces begint meteen opnieuw voor de volgende lente.
