Torsieveerontwerp: vergelijkingen, materialen en machinegids

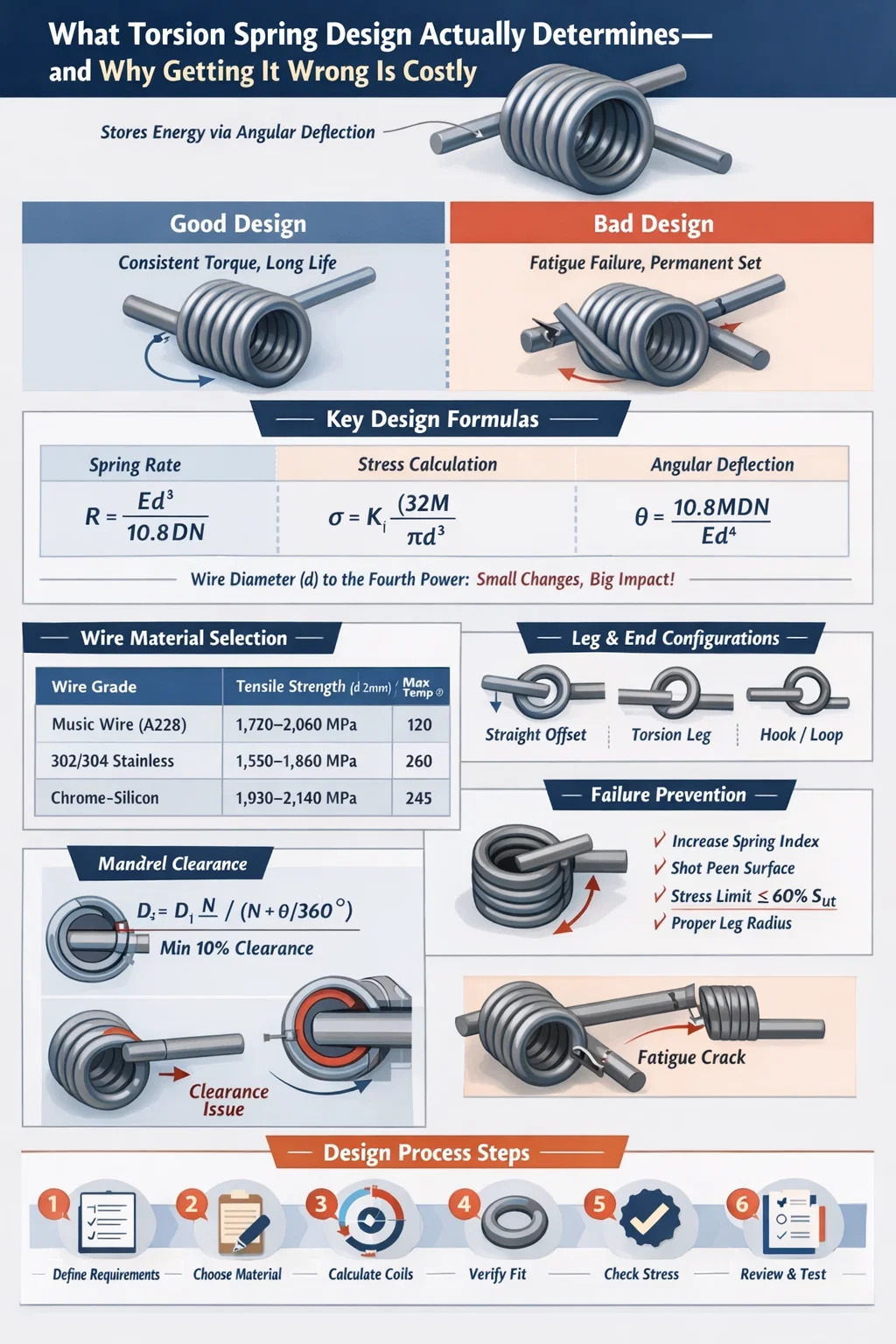

Wat het ontwerp van de torsieveer feitelijk bepaalt – en waarom een fout maken duur is

Het ontwerp van een torsieveer is het proces waarbij de geometrie, het materiaal, de belastingskarakteristieken en de productietoleranties worden gespecificeerd van een veer die energie opslaat door middel van hoekafbuiging in plaats van lineaire compressie of verlenging. Als het ontwerp goed is, levert de veer een consistent koppel gedurende duizenden – of miljoenen – cycli. Als u het verkeerd doet, krijgt u te maken met voortijdige vermoeidheidsstoringen, permanente blokkering of onvoorspelbare koppelcurven die het stroomafwaartse mechanisme kapot maken.

De meest kritische ontwerpuitvoer is de veerconstante (koppel per graad rotatie) , doorgaans uitgedrukt in N·mm/° of lb·in/°. Elke andere parameter – draaddiameter, spoeldiameter, aantal actieve spoelen, beengeometrie, eindconfiguratie – wordt in dat aantal ingevoerd. Een torsieveermachine kan alleen produceren wat het ontwerp specificeert, dus precisie in de ontwerpfase elimineert kostbaar nawerk op de productievloer.

Dit artikel doorloopt het volledige ontwerpproces: van fundamentele vergelijkingen en materiaalkeuze tot productiebeperkingen opgelegd door torsieveermachines, veel voorkomende faalwijzen en praktische tolerantiestrategieën die worden gebruikt bij de productie van grote volumes.

Kernontwerpvergelijkingen die elke ingenieur moet kennen

Het ontwerp van de torsieveer is gebaseerd op een reeks gevestigde mechanische vergelijkingen. Het begrijpen ervan is niet optioneel; ze bepalen of uw veer zijn levensduur overleeft of faalt in de eerste paar duizend cycli.

Formule voor veerpercentage

De hoekveerconstante R wordt berekend als:

R = Ed⁴ / (10,8 DN)

Waar E de elasticiteitsmodulus (MPa) is, is d de draaddiameter (mm), D is de gemiddelde spoeldiameter (mm) en N is het aantal actieve spoelen. Voor hardgetrokken koolstofstaaldraad, E ≈ 196.500 MPa; voor RVS 302/304, E ≈ 193.000 MPa; voor chroom-silicium (SAE 9254), E ≈ 201.000 MPa.

Merk op dat de draaddiameter tot de vierde macht lijkt. Het verhogen van d met slechts 10% verhoogt de veerconstante met ongeveer 46%. Dit is de reden waarom de draaddiameter de meest gevoelige variabele is in elk torsieveerontwerp; een kleine tolerantieafwijking heeft een buitensporig effect op de uiteindelijke veerconstante.

Stressberekening en de Wahl-correctiefactor

De buigspanning in een torsieveerdraad is:

σ = K_i × (32M) / (πd³)

Waar M het toegepaste moment (N·mm) is, is d de draaddiameter en K_i de correctiefactor voor de spanning in de binnenvezel (ook wel de Wahl-factor genoemd voor torsieveren). K_i houdt rekening met krommingseffecten en wordt gedefinieerd als:

K_i = (4C² - C - 1) / (4C(C - 1))

Waarbij C de veerindex = D/d is. Voor een veerindex van 6 (een gebruikelijke waarde), K_i ≈ 1,24. Voor een strakke spoel met C = 4 stijgt K_i tot ongeveer 1,40. Dit betekent dat een strak opgerolde veer 13% hogere spanning op de binnenste vezel ervaart voor hetzelfde uitgeoefende moment – ​​een betekenisvol verschil wanneer de levensduur tegen vermoeiing de ontwerpbeperking is.

Hoekafbuiging onder belasting

Totale hoekafbuiging θ (in graden) is:

θ = 10,8 M D N / (E d⁴)

Deze vergelijking is het omgekeerde van de veerconstanteformule. Het geeft aan hoeveel de veer draait bij een gegeven toegepast koppel. In toepassingen zoals scharnieren van autodeuren of raamregelaars is het kennen van de exacte afbuighoek bij elk koppelniveau van cruciaal belang voor de verpakking van mechanismen.

Verandering in spoeldiameter onder doorbuiging

Eén kenmerk dat uniek is voor torsieveren: de spiraaldiameter verandert naarmate de veer opwindt of afwikkelt. Bij het wikkelen in de sluitrichting (spoelen spannen aan) neemt de gemiddelde diameter af. De nieuwe gemiddelde diameter D₂ is:

D₂ = D₁ N / (N θ/360°)

Voor een veer met 8 actieve spoelen die 90° draaien, is D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ – een reductie van 3%. Als de veer over een doorn werkt, moet de ontwerper controleren of D₂ nog steeds voldoende speling biedt; interferentie bij maximale doorbuiging veroorzaakt catastrofale koppelpieken en voortijdige uitval. De standaard ontwerppraktijk is om minimaal te handhaven 10% speling tussen de afgebogen binnendiameter van de spoel en de buitendiameter van de doorn .

Materiaalkeuze: draadkwaliteit afstemmen op toepassingseisen

De materiaalkeuze is onlosmakelijk verbonden met het torsieveerontwerp. De draad moet de vereiste treksterkte, uithoudingsvermogen en corrosieweerstand leveren over het gehele bedrijfstemperatuurbereik, terwijl hij compatibel blijft met de vormmogelijkheden van de torsieveermachine.

Voor de meeste industriële toepassingen – deurscharnieren, grendels, oprolmechanismen en elektrische connectoren – muziekdraad (ASTM A228) is de standaardkeuze . De hoge treksterkte en consistente oppervlaktekwaliteit ondersteunen een levensduur van meer dan 500.000 cycli bij spanningsniveaus tot 70% van de ultieme treksterkte. Hardgetrokken draad kost 10-15% minder, maar heeft een ruwere oppervlakteafwerking en een grotere variabiliteit in treksterkte, waardoor het geschikter is voor statische of laagcyclische toepassingen.

Chroom-siliciumdraad is weliswaar duurder, maar is de standaardkeuze voor klepveren en remretourveren in auto's, waarbij de bedrijfstemperatuur 200–240 °C bereikt en spanningsvermindering tot een minimum moet worden beperkt. Het is ook veeleisender voor de torsieveermachine omdat de hogere hardheid de slijtage van het gereedschap versnelt – een factor die tijdens de ontwerpbeoordeling met de fabrikant moet worden besproken.

Fosforbrons en berylliumkoper verschijnen in elektrische connectorveren waarbij geleidbaarheid naast mechanische prestaties van belang is. Vooral berylliumkoper bereikt, hoewel duur, een treksterkte van bijna 1.400 MPa en behoudt een uitstekende hardingsweerstand, waardoor het geschikt is voor precisie-instrumenten met nauwe koppeltoleranties gedurende een langere levensduur.

Been- en eindconfiguratie: vaak onderschat, altijd cruciaal

De eindconfiguratie van een torsieveer – hoe de benen zijn gevormd, waar ze contact maken met de bijpassende delen en welke geometrie ze volgen – heeft rechtstreeks invloed op drie dingen: het effectieve aantal actieve spoelen, de spanningsconcentratie op de verbinding tussen het been en het lichaam, en wat de torsieveermachine realistisch kan vormen.

Veel voorkomende eindtypen en hun afwegingen

• Rechte, verschoven poten – De meest voorkomende. Het been strekt zich tangentiaal uit het lichaam uit. Gemakkelijk te vormen op een CNC torsieveermachine; draagt ​​ongeveer de helft van de beenlengte bij aan het actieve aantal spoelen.
• Rechte torsiepoten (radiaal) — Het been strekt zich radiaal naar binnen of naar buiten uit. Eenvoudiger in te stellen op de machine, maar zorgt voor een complexere spanningsverdeling op het buigovergangspunt.
• Haken en lussen — Gebruikt wanneer de veer zonder secundaire bevestiging aan een pen of as moet worden bevestigd. De haakgeometrie kan nauwkeurig worden gevormd door een CNC-torsieveermachine, maar vereist gereedschapswisselingen en verhoogt de cyclustijd met 8–15%, afhankelijk van de complexiteit.
• Korte en lange tangentiële benen — De beenlengte beïnvloedt hoeveel koppel wordt overgebracht naar het laadpunt en hoe de veer in de constructie wordt uitgelijnd. Langere benen vergroten de hefboomarm en verminderen de kracht die nodig is om een ​​bepaald koppel te bereiken, maar verhogen ook de buigspanning bij de beenwortel.
• Gekruist midden (dubbele torsie) — Twee torsieveerlichamen die in het midden met elkaar verbonden zijn en in tegengestelde richtingen gewikkeld zijn. Gebruikt waar het koppel symmetrisch moet zijn en ruimtegebrek twee afzonderlijke veren verhindert. Complex om op een torsieveermachine te monteren; doorgaans gereserveerd voor grootschalige automobiel- of industriële toepassingen waarbij de investering in gereedschap gerechtvaardigd is.

Actieve spoelbijdrage van benen

Het effectieve aantal actieve spoelen N_a omvat een bijdrage van de benen. Voor rechte benen telt de standaardbenadering L/(3πD) op bij het aantal lichaamsspoelen, waarbij L de totale lengte van beide benen is. Voor een veer met een gemiddelde spiraaldiameter van 20 mm en twee poten van 30 mm voegt dit ongeveer 30/(3π×20) ≈ 0,16 windingen toe - een kleine maar niet-triviale correctie wanneer nauwe toleranties voor de veerconstante (± 5% of beter) vereist zijn.

Het negeren van deze correctie leidt tot systematische fouten in de veerconstante die aan het licht komen tijdens de inspectie van het eerste artikel, waardoor aanpassingen van het aantal spoelen en extra insteltijd van de CNC-torsieveermachine nodig zijn.

Hoe de Torsieveermachine Vormt wat maakbaar is

Een torsieveermachine - met name een CNC-oprolmachine met torsieveercapaciteit - vormt draad door deze rond een oproldoorn te buigen en tegelijkertijd de benen en eindkenmerken vorm te geven. Begrijpen wat de machine wel en niet kan, is essentieel in de ontwerpfase, voordat het gereedschap wordt gesneden.

Draaddiameterbereik en veerindexbeperkingen

Standaard CNC-torsieveermachines verwerken draaddiameters van ongeveer 0,10 mm tot 16 mm, afhankelijk van de machineklasse. CNC-haspels op instapniveau bestrijken 0,3–3,5 mm; zware industriële machines verwerken draad van 3–16 mm. De veerindex (D/d) ligt voor de meeste productieruns praktisch tussen 4 en 16:

• C onder 4: De spoel is te strak; de torsieveermachine heeft moeite om een ​​consistente spoed te bereiken, en de hoge kromming verhoogt de spanning in de binnenvezels dramatisch. Veren met C < 4 vertonen bijna altijd voortijdige vermoeidheid aan het binnenste spoeloppervlak.
• C boven 16: De spoel zit los en de draad heeft de neiging tijdens het vormen te knikken. De herhaalbaarheid van de afmetingen heeft er last van: variaties in de spoeldiameter van ±3–4% zijn typisch boven C = 16, vergeleken met ±1% haalbaar bij C = 6–10.

De goede plek voor de productie van torsieveermachines is C=6 tot C=12 , waar vormkrachten beheersbaar zijn, gereedschapsslijtage voorspelbaar is en maattoleranties haalbaar zijn bij hoge productiesnelheden.

Mogelijkheden van CNC-torsieverenmachines: assen en precisie

Moderne CNC-torsieveermachines – zoals die van Wafios, Numalliance of Simplex – werken met 4 tot 8 gestuurde assen. De belangrijkste mogelijkheden zijn onder meer:

• Programmeerbare beenhoek in stappen van 0,1°, waardoor nauwkeurige controle van de initiële hoek tussen de twee benen (de vrije hoek) mogelijk is
• Draadaanvoersnelheid tot 200 m/min op hogesnelheidsmachines voor draad met kleine diameter, wat zich vertaalt in productiesnelheden van 100–300 veren per minuut voor eenvoudige geometrieën
• Automatische terugveringscompensatie, waarbij de besturingssoftware van de machine de draad voorbuigt voorbij de doelhoek om rekening te houden met elastisch herstel – cruciaal voor het bereiken van vrije hoektoleranties van ±2° of beter
• In-line koppelmeting op sommige geavanceerde systemen, waarbij de veer onmiddellijk na het vormen wordt getest en onderdelen buiten de tolerantie automatisch worden afgewezen

De vrije hoek – de hoek tussen de twee poten in onbelaste toestand – is een van de meest uitdagende parameters om te beheersen. Vrije hoektolerantie van ±3° tot ±5° is standaardproductiecapaciteit; ±1° tot ±2° is haalbaar met hoogwaardige CNC-torsieveermachines en proceskwalificatie, maar tegen hogere kosten per stuk. Ontwerpers moeten de nauwste tolerantie specificeren die ze daadwerkelijk nodig hebben, niet de kleinste die zij denken dat mogelijk is; een te hoge tolerantie voor de vrije hoek kan de onderdeelkosten verdubbelen of verdrievoudigen zonder de productfunctie te verbeteren.

Warmtebehandeling na het vormen

Na het vormen ondergaan torsieveren gemaakt van voorgehard draad (muziekdraad, hardgetrokken, roestvrij) een spanningsontlastingsbak bij lage temperatuur - doorgaans 175–230 °C gedurende 20-30 minuten. Dit vermindert de restspanningen die tijdens het oprollen worden veroorzaakt, stabiliseert de vrije hoek en vermindert de ingebruikname. Chroom-silicium- en chroom-vanadiumveren worden gevormd uit gegloeid draad en vervolgens na het oprollen met olie afgeschrikt en getemperd tot de uiteindelijke hardheid. Dit geeft meer controle over de materiaaleigenschappen, maar vereist extra processtappen op de torsieveermachinelijn.

Kogelstralen, toegepast na een warmtebehandeling, veroorzaakt drukrestspanningen op het draadoppervlak, waardoor de weerstandslimiet voor vermoeiing wordt verhoogd 20–30% voor veren die in omgekeerde buiging werken. Voor torsieveren in toepassingen met hoge cycli (meer dan 500.000 cycli) wordt kogelharden bijna altijd gespecificeerd, ondanks een toevoeging van 15-25% aan de onderdeelkosten, omdat het alternatief – vermoeiingsproblemen in het veld – veel duurder is.

Vermoeidheidsanalyse en levensduurvoorspelling voor torsieveren

Vermoeidheidsfalen is de dominante faalwijze voor torsieveren onder cyclische belasting. Het begint op het binnenste spoeloppervlak (waar de buigspanning het hoogst is als gevolg van kromming) of op de kruising van het been en het lichaam (een spanningsconcentratiepunt). Het voorspellen van de levensduur van vermoeiing vereist inzicht in zowel de spanningsamplitude als de gemiddelde spanning.

Gewijzigd Goodman-criterium voor lentevermoeidheid

Het Modified Goodman-criterium relateert de toegestane spanningsamplitude σ_a aan de gemiddelde spanning σ_m:

σ_a / S_e σ_m / S_ut = 1

Waar S_e de uithoudingslimiet is en S_ut de ultieme treksterkte. Voor muziekdraad, S_e ≈ 0,45 × S_ut voor gepolijste exemplaren. Correctiefactoren voor oppervlakteafwerking reduceren dit tot ongeveer 0,35–0,38 × S_ut voor productiedraad met een standaard oppervlaktekwaliteit.

De Gerberparabool wordt soms gebruikt als alternatief voor de Goodman-lijn, omdat deze beter aansluit bij empirische gegevens over veervermoeidheid bij hoge gemiddelde spanningsniveaus. Goodman blijft echter conservatiever en heeft de voorkeur voor veiligheidskritische toepassingen.

Praktische doelstellingen voor de stressratio

In een praktisch torsieveerontwerp zorgen de volgende spanningsverhoudingsdoelen voor betrouwbare vermoeidheidsprestaties:

• Voor oneindige levensduur (>10⁷ cycli): maximale buigspanning ≤ 55-60% van Zuid-Afrika
• Voor >1×10⁶ cycli: maximale spanning ≤ 65–70% van S_ut
• Voor statische toepassingen of <10.000 cycli: maximale spanning ≤ 80% van S_ut
• Voor veren met kogelharden: de toegestane spanningsniveaus nemen in alle categorieën met 15-20% toe

Deze doelstellingen moeten worden berekend met behulp van de stress-gecorrigeerde formule met de Wahl-factor. Het toepassen van de nominale buigspanningsvergelijking zonder krommingscorrectie onderschat de werkelijke draadspanning met 15-35%, afhankelijk van de veerindex - een potentieel catastrofale fout bij een ontwerp met hoge cycli.

Stressontspanning en permanente set

Torsieveren kunnen onder langdurige belasting een permanente vervorming vertonen: een permanente verandering in de vrije hoek in de loop van de tijd als gevolg van kruip in het draadmateriaal. De permanente verharding is temperatuurafhankelijk en wordt significant boven 100°C voor koolstofstaaldraad. De maximaal toelaatbare aanhoudende spanning, ingesteld op minder dan 2% over 1000 uur bij kamertemperatuur, bedraagt ​​ongeveer 65% van S_ut voor muziekdraad en 70% voor chroom-silicium.

Voor toepassingen waarbij de veer in een samengedrukte positie wordt gehouden (zoals bij veel mechanismen voor auto's en apparaten), moet de ontwerper verifiëren dat de aanhoudende spanning bij maximale doorbuiging deze limieten niet overschrijdt. Als u dit niet doet, leidt dit tot verlies van koppel gedurende de levensduur van het product – een veel voorkomende klacht in het veld die direct terug te voeren is op een onoplettendheid bij het ontwerp van de torsieveer.

Tolerantiestrategie: wat te specificeren en wat niet te veel te specificeren

Het specificeren van toleranties op een torsieveertekening is het punt waarop het technische oordeel en de productiekosten elkaar kruisen. Elke tolerantie die kleiner is dan de standaardproductiecapaciteit vereist extra procescontroles, een hogere inspectiefrequentie of langzamere cyclustijden van torsieveermachines, wat allemaal de kosten verhoogt.

Standaard haalbare toleranties in de productie

De belangrijkste tolerantie die correct moet worden gespecificeerd, is het koppel bij een gedefinieerde testhoek, en niet de veerconstante afzonderlijk. Een koppeltolerantie onder een specifieke hoek is directer gekoppeld aan de productfunctie: het vertelt de fabrikant precies wat de veer moet leveren op het punt in zijn beweging dat van belang is voor de assemblage. De veerconstante alleen vertelt het verhaal niet als de vrije hoek varieert.

Een gebruikelijke en effectieve aanpak is het specificeren van: (1) koppel bij minimale werkhoek, (2) koppel bij maximale werkhoek, en (3) vrije hoek met een grote tolerantie. Deze functionele specificatie geeft de operator van de torsieveermachine maximale vrijheid om het vormproces te optimaliseren en tegelijkertijd te garanderen dat de veer correct presteert tijdens de assemblage.

Aantekeningen maken die verkeerde interpretaties voorkomen

Op een torsieveertekening moet altijd worden vermeld:

• Windrichting (rechts of links) - cruciaal voor de opstelling van de torsieveermachine en voor de richting van koppelopwekking in de assemblage
• Of koppels en hoeken worden gemeten met of zonder doorn op zijn plaats
• De richting van belasting (sluit- of openingsrichting ten opzichte van de wondrichting)
• Oppervlakteafwerking en coatingvereisten (verzinken, fosfaat, passivering)
• Of voorinstelling (te ver doorbuigen om de set te verminderen) nodig is en tot welke hoek

Het weglaten van de windrichting in een tekening is een van de meest voorkomende en kostbare fouten bij de aanschaf van torsieveren. Een rechtse torsieveer die in de sluitrichting is gewikkeld, genereert een toenemend koppel tijdens het sluiten. Als het samenstel een sluitmoment van een linkse veer nodig heeft, werkt het mechanisme omgekeerd of helemaal niet.

Veelvoorkomende faalwijzen en hoe het torsieveerontwerp deze voorkomt

Het begrijpen van faalwijzen is geen postmortem-engineering; het is een ontwerpinput. Elke faalmodus is gekoppeld aan specifieke ontwerpbeslissingen die deze kunnen voorkomen of beperken.

Vermoeidheidsscheuren aan het binnenoppervlak van de spoel

De hoogste buigspanning in een torsieveer treedt op bij de binnenste vezel van elke spoel vanwege het krommingseffect (opgevangen door de Wahl-factor). Hier ontstaan ​​vermoeiingsscheuren die zich dwars over de draaddiameter voortplanten, wat resulteert in een plotselinge breuk. Preventiestrategieën:

• Verhoog de veerindex om K_i te verminderen – het verplaatsen van C = 4 naar C = 6 vermindert de spanning in de binnenvezels met ongeveer 12%
• Pas kogelharden toe om drukrestspanning op het oppervlak te introduceren
• Verminder de piekspanning door een grotere draaddiameter of een kleinere gemiddelde spoeldiameter
• Zorg ervoor dat het draadoppervlak vrij is van naden, overlappingen en putjes; dit zijn spanningsconcentratiepunten die de levensduur van vermoeiing dramatisch verkorten

Permanent in gebruik

Set manifesteert zich als een vermindering van de vrije hoek in de loop van de tijd, waardoor het koppel dat onder de werkhoek wordt geleverd, wordt verminderd. De hoofdoorzaak is een aanhoudende spanning die de elastische limiet van het materiaal bij bedrijfstemperatuur overschrijdt. Preventie: houd de aanhoudende spanning onder de 65% S_ut voor koolstofstaal, gebruik vooraf ingestelde veren (tijdens de productie vooraf afgebogen tot voorbij de maximale werkhoek om gunstige restspanningen te veroorzaken), of specificeer een draad van een hogere legering met een betere weerstand tegen ontspanning.

Spoelinterferentie met de doorn

Naarmate de veer in de sluitrichting afbuigt, neemt de binnendiameter van de spoel af. Als de veer met onvoldoende speling over een doorn wordt gemonteerd, maken de spoelen contact met de doorn, waardoor wrijving, hitte en onvoorspelbare koppelpieken ontstaan. In ernstige gevallen grijpt de veer volledig op de doorn. De oplossing is eenvoudig qua ontwerp: bereken de minimale binnendiameter van de spoel bij maximale doorbuiging met behulp van de diameterveranderingsformule en zorg ervoor dat de buitendiameter van de doorn minstens 10% kleiner is. Dit vereist echter dat de ontwerper al in de ontwerpfase de maximale werkhoek kent.

Stressconcentratie bij de beenwortel

De overgang van het spoellichaam naar het rechte been is een geometrische discontinuïteit die spanningsconcentratie creëert. De grootte is afhankelijk van de scherpte van de bocht. Een minimale buigradius van 1,5d bij de beenwortel is een goede ontwerppraktijk - stralen kleiner dan dit verhogen dramatisch de spanningsconcentratiefactor. Wanneer de torsieveermachine het been vormt, past de operator het gereedschap aan om deze minimale straal te bereiken. Als de ontwerper een scherpe hoek tekent bij de wortel van de poot, zal de machine een scherpe hoek produceren en zal vermoeiingsbreuk optreden op die locatie in plaats van in het spoellichaam waar de spanningsanalyse dit voorspelt.

Ontwerp voor maakbaarheid: samenwerken met uw leverancier van torsieveermachines

De meest efficiënte torsieveerontwerpen worden in samenwerking tussen de ingenieur en de verenfabrikant ontwikkeld, waarbij met name het team dat de torsieveermachine bedient al vroeg in het ontwerpproces wordt betrokken, voordat de tekening definitief is.

Belangrijke DFM-overwegingen die u bij de fabrikant moet bespreken:

• Beschikbaarheid draaddiameter: Niet alle draaddiameters zijn in alle legeringen op voorraad. Ontwerpen met een niet-standaard draaddiameter (bijvoorbeeld 1,65 mm wanneer 1,6 mm en 1,8 mm standaard zijn) kan een doorlooptijd van 4 tot 8 weken en een materiaalkostentoeslag van 15 tot 30% toevoegen. Vraag naar de standaarddiameterinventaris van de fabrikant voordat u het ontwerp voltooit.
• Minimale bestelhoeveelheden: Aangepaste beengeometrieën en nauwe toleranties vereisen vaak speciaal gereedschap. MOQ's kunnen variëren van 500 stuks voor eenvoudige ontwerpen tot 10.000 stuks voor complexe geometrieën met gespecialiseerde gereedschapsinvesteringen. Als u dit in de ontwerpfase begrijpt, heeft dit invloed op de vraag of een aangepast of aangepast standaard veerontwerp economisch zinvoller is.
• Standtijd en gereedschapswisselfrequentie: Hooggelegeerde draden (chroom-silicium, Inconel) versnellen de gereedschapslijtage aan de torsieveermachine. Dit heeft invloed op de kosten per stuk en moet worden meegenomen in de analyse van de totale eigendomskosten, vooral voor toepassingen met grote volumes.
• Inspectieprotocol eerste artikel: Spreek vooraf af welke metingen zullen worden uitgevoerd en in welke volgorde. Koppelmetingen onder een gedefinieerde hoek, vrije hoek en spoeldiameter zijn de meest voorkomende. Sommige fabrikanten bieden volledige CMM-datapakketten aan voor lucht- en ruimtevaart- en medische toepassingen; dit moet worden gespecificeerd in de inkooporder en mag niet achteraf worden ontdekt.
• Prototype-iteratietijdlijn: Een goed uitgeruste leverancier van torsieveermachines kan binnen 1 tot 3 weken prototypemonsters produceren vanaf een volledige tekening. Plan ten minste twee prototype-iteraties – één om het ontwerpconcept te valideren en één om toleranties te verfijnen op basis van gemeten resultaten – voordat u zich toelegt op productietools.

De ingenieur die de verenfabrikant behandelt als een pure commodity-leverancier – die zonder enige discussie een volledige tekening levert – behaalt consequent suboptimale resultaten. De ingenieur die het torsieveermachineteam betrekt bij de ontwerpbeoordeling krijgt veren die gemakkelijker te maken zijn, consistenter en goedkoper bij productievolumes.

Industrietoepassingen en praktijkvoorbeelden van ontwerpen

De ontwerpprincipes van torsieveren komen in verschillende sectoren anders tot uiting. Hier volgen concrete voorbeelden van hoe de applicatiecontext ontwerpbeslissingen vormgeeft.

Terugkeerveren voor autodeurscharnieren

Typische specificatie: koppel van 8–12 N·m bij een uitslag van 75° , Levensduur 500.000, bedrijfstemperatuur −40°C tot 80°C. Draaddiameter 4–6 mm, chroom-siliciumlegering, kogelgehard, zinkfosfaatgecoat. De torsieveermachine moet een consistente vrije hoek tot ±3° produceren, omdat het gevoel van de deurpal gevoelig is voor koppelvariatie bij de tussenliggende controlepositie (typisch 30–45°). Deze veren worden in grote hoeveelheden geproduceerd – honderdduizenden per jaar – wat speciale machinegereedschappen voor torsieveren en in-proces koppeltesten op 100% van de onderdelen rechtvaardigt.

Contactveren voor elektrische connectoren

Typische specificatie: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Torsieveren voor medische apparaten

Chirurgische instrumenten en implanteerbare apparaatmechanismen maken gebruik van torsieveren gemaakt van 316L roestvrij staal of een MP35N-legering. Koppeltoleranties van ±3–5% zijn typisch. Elke veer wordt 100% geïnspecteerd. Traceerbaarheidsvereisten houden in dat elke productiepartij is gekoppeld aan een specifiek draadhittenummer en batchrecord van een torsieveermachine. Deze vereisten verhogen de kosten aanzienlijk, maar zijn niet onderhandelbaar gezien de regelgeving. Draaddiameters variëren doorgaans van 0,25 mm tot 2,0 mm, afhankelijk van de toepassing.

Torsieveersystemen voor garagedeuren

Torsieveren voor garagedeuren voor woningen zijn groot (draaddiameter 4–8 mm, gemiddelde spoeldiameter 50–75 mm) en ontworpen voor 10.000 tot 30.000 cycli van het leven. Ze zijn in tegenovergestelde paren op een centrale as gewikkeld, waardoor het gewicht van de deur in evenwicht wordt gehouden. De veerconstante moet binnen ±10% overeenkomen met het gewicht en de hoogte van de deur, anders zal de deur niet correct balanceren. Deze veren worden in grote hoeveelheden geproduceerd op grote industriële torsieveermachines, verkocht als basisartikelen, en zijn een van de meest voorkomende veerstoringen in huishoudens - niet omdat ze slecht zijn ontworpen, maar omdat ze zijn ontworpen met het oog op een kostendoel dat de levensduur van de cyclus beperkt.

Stapsgewijs ontwerpproces voor torsieveren

Door het ontwerpproces samen te brengen in een gestructureerde workflow, wordt de veelgemaakte fout voorkomen dat er laat in de ontwikkeling wordt herhaald wanneer veranderingen duur zijn.

1. Functionele eisen definiëren: Vereist koppel onder gedefinieerde hoeken, levensduur van de cyclus, bereik van de bedrijfstemperatuur, ruimteomhulsel (doorngrootte, lichaamslengte, beperkingen van de beengeometrie) en omgeving (corrosie, chemicaliën).
2. Selecteer draadmateriaal: Stem de legering af op de eisen op het gebied van temperatuur, corrosie, sterkte en geleidbaarheid.
3. Kies draaddiameter en veerindex: Herhaal dit om een combinatie te vinden die voldoet aan de koppelvereiste en tegelijkertijd de spanning onder de vermoeidheidslimiet houdt. Doel C = 6–10 voor de beste compatibiliteit met torsieveermachines.
4. Bereken het aantal actieve spoelen: Gebruik de veerconstantevergelijking om N te vinden en voeg vervolgens de beencorrectiefactor toe.
5. Controleer de doornspeling: Bereken de binnendiameter van de spoel bij maximale doorbuiging en bevestig dat er 10% speling is tot de buitendiameter van de doorn.
6. Vermoeidheidsstress controleren: Bereken de maximale buigspanning met behulp van de door Wahl gecorrigeerde formule en controleer of deze binnen de juiste spanningsverhouding ligt voor de vereiste levensduur.
7. Eindconfiguratie definiëren: Selecteer een pootgeometrie die compatibel is met het koppelsamenstel en vervaardigd kan worden op de beschikbare torsieveermachine.
8. Toleranties en oppervlaktebehandeling opgeven: Stel functionele toleranties in (koppel bij proefhoek, vrije hoek), specificeer warmtebehandeling en eventuele nabewerking (kogelstralen, coating).
9. Review met de veerfabrikant: Bevestig de beschikbaarheid van draden, gereedschapsvereisten, MOQ en eerste artikelplan voordat u de tekening vrijgeeft.
10. Testen en herhalen: Meet monsters van het eerste artikel voor alle gespecificeerde parameters, evalueer tijdens de assemblage en verfijn het ontwerp op basis van gemeten versus voorspelde prestaties.

Door deze volgorde consistent te volgen, wordt de duurste categorie veerontwerpfouten vermeden: het ontdekken van maat- of prestatieproblemen tijdens de validatie van de assemblage, wanneer het veranderen van het veerontwerp een herkwalificatie van de torsieveermachine-opstelling vereist en mogelijk het opnieuw ontwerpen van bijpassende onderdelen.
