Veren worden gemaakt door metaaldraad of stripmateriaal op te rollen, buigen of stampen in een vorm die mechanische energie opslaat en vrijgeeft. De meest gebruikelijke methode is het opwikkelen van de spoel, waarbij de draad door een draad wordt gevoerd CNC-veermachine die het rond een doorn buigt met een nauwkeurig berekende steek en diameter. Voor de productie van grote volumes verloopt dit proces met snelheden tussen 50 en 400 delen per minuut, afhankelijk van de veergrootte en het materiaal.
Of u nu een prototype maakt van een enkel onderdeel in een werkplaats of duizenden exemplaren op een reclamespot laat draaien veeroprolmachine zijn de kernstappen hetzelfde: selecteer de juiste draad, stel de geometrie in, wikkel of vorm de veer, behandel hem met warmte en werk het oppervlak af. Elke fase heeft toleranties die rechtstreeks van invloed zijn op de belasting van de veer, de levensduur tegen vermoeiing en de maatconsistentie.
In de onderstaande secties wordt elke stap gedetailleerd beschreven – met echte metingen, materiaalkeuzes en machine-instellingen – zodat u veren kunt produceren die betrouwbaar presteren van de eerste tot de laatste spiraal.
Inzicht in welk type veer u nodig heeft, bepaalt het productieproces, de gereedschappen en de machineconfiguratie. Er zijn vijf hoofdcategorieën die worden gebruikt in industriële en consumententoepassingen.
Het meest voorkomende type. Ronde draad wordt in een spiraal met een open spoed gewikkeld, zodat de veer onder axiale belasting wordt samengedrukt. Gemaakt op een CNC-spoel lente machine met pitch-toolaanpassingen. De vrije lengtetoleranties bedragen doorgaans ±1–2% van de nominale lengte.
Opgewikkeld met dichte spoelen en initiële spanning, zodat de spoelen in rust samendrukken. Aan elk uiteinde worden door de veermachine onmiddellijk na het opwinden haken gevormd. De haakgeometrie – volledig gedraaid, half gedraaid of uitgeschoven – wordt ingesteld in het machineprogramma.
Weersta rotatiekracht. Gewikkeld met gesloten of open spoelen, met benen die zich tangentieel uitstrekken. EEN torsieveer machine buigt de benen in precieze hoeken - gewoonlijk 90°, 180°, of aangepaste hoeken binnen ±1°.
Gestempeld of gebogen uit vlak stripmateriaal. Bladveren voor auto's maken gebruik van gestapelde platen die in het midden zijn vastgeklemd. Kleinere platte veren voor elektronica worden op progressieve matrijspersen gestempeld met snelheden tot 800 slagen per minuut.
Conische ringen die in serie of parallel kunnen worden gestapeld. Gevormd door een ring uit plaat te stansen en deze in een kegelprofiel te drukken. Het laadvermogen varieert dramatisch met de kegelhoogte; een hoogteverschil van 1 mm kan de belasting met 30-50% veranderen.
Materiaalkeuze is geen optioneel giswerk; de verkeerde legering zal voortijdige vermoeidheid, corrosieschade of dimensionale drift onder temperatuur veroorzaken. De onderstaande tabel omvat de meest gespecificeerde veermaterialen in verschillende sectoren.
| Materiaal | Standaard | Treksterkte | Maximale temperatuur (°C) | Beste voor |
|---|---|---|---|---|
| Muziekdraad (hoog koolstofgehalte) | ASTM A228 | 1700–2400 MPa | 120 | Algemeen gebruik, hoge cyclus |
| Hardgetrokken draad | ASTM A227 | 1200–1900 MPa | 120 | Statische of laagcyclische belastingen |
| Roestvrij staal 302/304 | ASTM A313 | 1300–2000 MPa | 260 | Corrosieve omgevingen |
| Roestvrij staal 316 | ASTM A313 | 1100–1800 MPa | 316 | Mariene, chemische blootstelling |

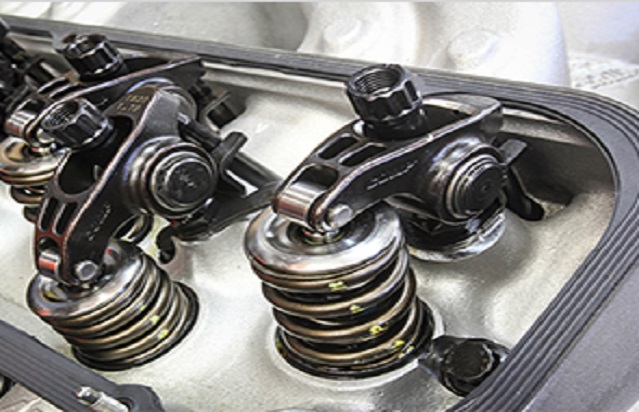

| Chroom Silicium (SiCr) | ASTM A401 | 1900–2200 MPa | 245 | Hoge spanning klepveren |
| Inconel 718 | AMS 5596 | 1240–1450 MPa | 700 | Lucht- en ruimtevaart, extreme hitte |
| Fosforbrons | ASTM B159 | 700–1100 MPa | 95 | Elektrische contacten, niet-magnetisch |
Muziekdraad (ASTM A228) bedekt ongeveer 70% van alle drukverenproductie wereldwijd vanwege de hoge treksterkte en consistente oppervlaktekwaliteit. Chroom-siliciumlegeringen worden gebruikt waar de bedrijfsspanning groter is dan 45% van de treksterkte of waar de veer meer dan 10 miljoen keer rondgaat.
De draaddiameter zorgt voor treksterkte: een muziekdraad van 0,5 mm heeft een treksterkte van bijna 2400 MPa, terwijl een draad van 6 mm van dezelfde legering daalt tot ongeveer 1700 MPa. Deze omgekeerde relatie is in elke veerontwerpvergelijking ingebouwd en er moet rekening mee worden gehouden voordat de veermachine wordt opgezet.
Door een verenmachine te laten draaien zonder eerst de belangrijkste parameters te berekenen, verspilt u materiaal en produceert u onderdelen die niet aan de specificaties voldoen. De volgende formules vormen de basis van elk drukveerontwerp.
Waar G = afschuifmodulus (~80.000 MPa voor staal), d = draaddiameter, D = gemiddelde spoeldiameter, Na = aantal actieve spoelen. Een typische klepveer voor auto's met d = 3,5 mm, D = 28 mm en Na = 8 produceert een snelheid van ongeveer 28 N/mm.
C = D/d (veerindex). Veren met een index lager dan 4 ervaren een hoge spanningsconcentratie op de binnenste spiraal; de Wahl-factor corrigeert de berekening van de schuifspanning. De meeste veren zijn ontworpen met C tussen 6 en 12.
Nc = aantal inactieve (gesloten) spoelen, δ = spoed × Na. Voor een drukveer met 2 gesloten uiteinden is Nc = 2. De vrije lengte bepaalt direct de stoppositie van de machine tijdens het opwikkelen op een CNC-veeroprolmachine .
Vaste lengte is de samengedrukte hoogte wanneer alle spoelen elkaar raken. Controleer altijd of de werkafbuiging de veer ten minste 15% boven de vaste lengte houdt om permanente vervorming te voorkomen. Veel operators van veermachines gebruiken dit als minimale tussenruimtecontrole.
Voordat u een programmeert lente machine , controleer of het ontwerp drie controles doorstaat: (1) de maximale spanning onder belasting blijft onder 45% van de treksterkte voor dynamische toepassingen; (2) de veer knikt niet: slanke veren met een Lf/D-verhouding van meer dan 4 zijn gevoelig voor zijdelings knikken; (3) De natuurlijke frequentie is minstens 13 keer de werkfrequentie om resonantie te voorkomen. Het missen van een van deze controles leidt tot fouten in het veld, vaak binnen de eerste 100.000 cycli.
A lente machine is een nauwkeurig gecontroleerd vormsysteem dat ruwe draad van een spoel neemt en deze in één enkele doorgang tot een voltooide veer buigt. Moderne CNC-versies vervangen de nokken- en hefboommechanismen van oudere machines door servoaangedreven assen die binnen enkele minuten opnieuw kunnen worden geprogrammeerd. Begrijpen wat er in de machine gebeurt, is essentieel voor het oplossen van diameterafwijkingen, spoedvariaties en eindconditiedefecten.
De draad komt binnen via een stijltang – een reeks rollen die onder wisselende hoeken zijn geplaatst – die de natuurlijke worp en de helix van de spoel verwijdert. Onvoldoende rechttrekken is de belangrijkste oorzaak van variatie in de spoeldiameter tijdens de productie. De meeste machines voor het oprollen van veren gebruik stijltangen met 5 of 9 rollen; zwaardere draad boven 6 mm kan gebruik maken van aangedreven klemrollers met torsiefeedback. De voedingssnelheid bepaalt rechtstreeks de uitvoersnelheid van de machine: bij een invoer van 200 mm/s duurt het opwinden van een veer met een vrije lengte van 30 mm ongeveer 0,15 seconde.
Het oprolpunt – een geharde hardmetalen pen of rol – buigt de draad tegen een doorn of in de vrije lucht om de spoeldiameter te creëren. Het naar binnen verplaatsen van het oprolpunt vergroot de diameter; naar buiten toe vermindert het. Het pitch-gereedschap regelt de axiale voortbeweging per omwenteling, waarbij de pitch-hoek van de veer en uiteindelijk de vrije lengte wordt ingesteld. Op een CNC-veermachine Beide assen werken de positie 500-1000 keer per seconde bij, waardoor taps toelopende diameters, variabele spoed en tonvormige profielen allemaal binnen dezelfde windcyclus mogelijk zijn.
Zodra het geprogrammeerde aantal spoelen is bereikt, snijdt een afsnijmes de draad netjes door. De afsnijding moet onder de juiste rotatiehoek schieten om een consistente eindgeometrie te verkrijgen. Een slechte afsnijtiming zorgt voor haken, bramen of gebroken uiteinden waardoor het slijpen niet lukt of de haaksheid van de veer wordt aangetast. Hogesnelheidsmachines maken gebruik van pneumatische of servo-uitschakelsystemen met responstijden van minder dan 5 milliseconden.
Leidend lente machine fabrikanten zijn onder meer WAFIOS (Duitsland), Itaya (Japan), Bamatec (Zwitserland) en talrijke Chinese fabrikanten. Een 4-assige CNC-oprolmachine uit het middensegment die draad van 0,3 tot 6 mm kan verwerken, kost doorgaans tussen de $ 40.000 en $ 120.000, afhankelijk van de snelheid en de asconfiguratie.
De volgende reeks omvat de productie van industriële drukveren, van ruwe draad tot afgewerkt, geïnspecteerd onderdeel. Torsie- en trekveren volgen hetzelfde skelet met aanpassingen in de vorm- en warmtebehandelingsfasen.
Binnenkomende draad wordt gecontroleerd aan de hand van het materiaalcertificaat: diametertolerantie (doorgaans ±0,5% voor muziekdraad), treksterkte, oppervlakteconditie en spoelgewicht. Draad met oppervlaktenaden, putjes of een diameter die buiten de tolerantie valt, wordt afgewezen voordat deze de machine bereikt. Een diameterafwijking van slechts 2% verandert de veerconstante met ongeveer 8% (sinds de snelheidsschaal met d⁴).
De operator laadt de draad door de richter en voert deze naar het oprolpunt. Het CNC-programma specificeert: draadaanvoersnelheid, spoeldiameter-instelpunt, spoed per omwenteling, totaal aantal spoeltjes en afsnijpositie. Monsters van het eerste artikel worden op lage snelheid gewikkeld (doorgaans 10-20% van de productiesnelheid) en gemeten ten opzichte van de afdruk. Aanpassingen aan de positie van het opwikkelpunt, de hoek van het spoedgereedschap en de afsnijtiming worden gemaakt totdat alle afmetingen binnen de tolerantie vallen.
Zodra het eerste artikel is goedgekeurd, draait de machine op volle productiesnelheid. Uitgangssnelheden variëren afhankelijk van de draadgrootte: 0,5 mm draad loopt bij 200–400 veren/minuut; Draad van 6 mm loopt met een snelheid van 15–40 veren/minuut . In-proces monsters worden elke 500-1000 stuks getrokken en gecontroleerd op vrije lengte, buitendiameter en totaal aantal rollen. Automatische vision-systemen op duurdere machines controleren elk onderdeel.
Vers gewikkelde veren dragen restspanningen over van het vormingsproces. Door de spanning te verlichten wordt dit verwijderd zonder dat de koudbewerkte microstructuur van de draad herkristalliseert. Voor koolstofstalen veren betekent dit: 200–260 °C gedurende 20–30 minuten in een gaasbandoven of batchoven. Roestvast staal vereist 315–370 °C. Na de behandeling kan de vrije lengte met 0,5–2% veranderen naarmate de restspanning afneemt. Hiermee moet rekening worden gehouden in het wikkelprogramma.
Drukveren met gesloten uiteinden worden op een dubbele schijfslijpmachine of een roterende slijpmachine geslepen, zodat een vlak draagvlak ontstaat. De slijping moet voldoende materiaal verwijderen om de haaksheid binnen de tolerantie te brengen – meestal minder dan 1,5° kanteling volgens de norm DIN 2096 / ISO 10243. Bij te weinig slijpen ontstaat er een puntcontact in plaats van volledig lagercontact; te veel slijpen snijdt in de actieve spoelen en vermindert de veerconstante.
Veren met hoge belasting worden een of meerdere keren tot vaste hoogte samengedrukt om een gunstige drukrestspanning op het binnenste spiraaloppervlak te veroorzaken. Dit proces - scragging of voorinstelling genoemd - verkort de veer permanent met 1 à 5% van de vrije lengte, maar verhoogt de weerstand van de veer tegen permanente vering tijdens de levensduur. Ophangingsveren en klepveren voor auto's zijn vóór verzending bijna altijd beschadigd.
Bij kogelstralen wordt het veeroppervlak met hoge snelheid gebombardeerd met kleine stalen of keramische kogels, waardoor een drukspanningslaag van 0,1–0,3 mm diep ontstaat. Deze laag is bestand tegen trekvermoeidheidsscheuren die op het draadoppervlak ontstaan. Shotpeening kan de levensduur van veermoeheid verlengen 200–500% in toepassingen met een hoge cyclus, zoals motorklepveren die 10⁸ keer of vaker ronddraaien.
Koolstofstalen veren zonder beschermende coating roesten binnen enkele weken in vochtige omgevingen. Veel voorkomende afwerkingen zijn onder meer: elektrolytisch verzinken (5–12 µm), zinkfosfaatolie, poedercoating of e-coating. Veren voor voedsel-, medische- of buitenomgevingen maken gebruik van roestvrijstalen basismateriaal of aanvullende organische coatings. Waterstofverbrossing door galvaniseren is een bekend risico; bakken na het plaatbakken bij 190–220 °C gedurende 4–8 uur verdrijft de geabsorbeerde waterstof.
Elke productiepartij ondergaat maat- en belastingtests. Een veerconstantetester comprimeert de veer tot twee of drie gedefinieerde lengtes en registreert de kracht op elk punt. De gemeten snelheid moet overeenkomen met de ontwerpspecificatie binnen ±10% voor algemene veren of ±5% voor precisieveren. Statistische bemonstering volgt AQL-tabellen - doorgaans AQL 1,0 of 1,5 voor kritische toepassingen - wat betekent dat voor veel 1.000 veren inspectie van 80-125 monsters vereist is.
Voor prototyping, reparatiewerkzaamheden of kleine aantallen is het heel goed mogelijk om een functionele druk- of trekveer te maken zonder speciale hulpstukken. lente machine . Het gereedschap is minimaal en het proces is eenvoudig voor draad met een diameter kleiner dan 2 mm.
Met de hand opgewonden veren komen niet overeen met de maatconsistentie van machinaal vervaardigde onderdelen. Verwacht een vrije lengtevariatie van ±3–5% en een diametervariatie van ±2–4% bij handmatig opwinden. Voor alles wat nauwere toleranties of meer dan 20-30 stuks vereist, a veeroprolmachine is de praktische oplossing.
Zelfs met een goed onderhouden lente machine Er treden defecten op als de opstelling afwijkt of de materiaaleigenschappen variëren. In de volgende tabel worden de meest voorkomende defecten in kaart gebracht, met hun hoofdoorzaken en corrigerende maatregelen.
| Defect | Waarschijnlijke oorzaak | Corrigerende actie |
|---|---|---|
| OD neemt geleidelijk toe tijdens het hardlopen | Versleten oprolpunt, spanning op de draadspoel neemt af | Vervang het oprolpunt; draadremspanning toevoegen |
| Vrije lengte te kort | Pitch-tool gaat niet ver genoeg vooruit; onjuiste spoeltelling | Vergroot de offset van het pitchgereedschap; verifieer het aantal encoders |
| Niet-vierkante uiteinden | Ongelijkmatige eindspoelsluiting; slijpwiel niet plat | Pas de eindspoelnok aan; jurk molen wiel |
| Barsten op het draadoppervlak | Naden in draad; doorndiameter te klein (hoge spanning) | Draadpartij afwijzen; verhoog de veerindex (D/d-verhouding) |
| Verwarde/in elkaar grijpende veren | OD te groot in verhouding tot de toonhoogte; eindhaken op trekveren | Verminder de buitendiameter; voeg scheidingslijnen toe in de uitvoerbak |
| Inconsistente veerconstante | Toonhoogtevariatie; draaddiameter buiten tolerantie | Controleer de pitchtool opnieuw; haal de specificatie van de draadpartij aan |
| Braam of scherp afgesneden uiteinde | Bot afgesneden mes; onjuiste afsnijhoek | Mes slijpen of vervangen; pas de hoek van de afsnijnok aan |
Veren zijn geen standaardonderdeel; kleine maatafwijkingen veroorzaken aanzienlijke veranderingen in de belastings- en vermoeidheidslevensduur. De belangrijkste normen voor veertoleranties zijn DIN 2095 / 2096 (compressie), DIN 2097 (extensie) en DIN 2194 (torsie). ISO 10243 en ISO 8458 zijn ook van toepassing op internationale toeleveringsketens.
DIN 2095 definieert drie tolerantiegraden: Graad 1 (±0,5% van de vrije lengte), Graad 2 (±1%), Graad 3 (±2%). Een verenmachine die onderdelen van klasse 1 produceert op veren met een vrije lengte van 80 mm moet ± 0,4 mm vasthouden - haalbaar op een goed afgestelde CNC-oprolmachine, maar niet op oudere machines van het nokkentype.
Toleranties op de buitendiameter volgen de veerindex en de draaddiameter. Voor een typische veer met buitendiameter = 20 mm en d = 1,5 mm bedraagt de tolerantie van graad 2 ongeveer ±0,4 mm. Modern lente machine systemen met servofeedback houden de buitendiameter routinematig binnen ±0,1 mm.
De haaksheid (loodrechtheid van het eindspoelvlak op de veeras) wordt gespecificeerd als een maximale afwijking in mm per 100 mm vrije lengte. DIN 2096 klasse 2 staat 3 mm per 100 mm toe. Veren voor precisiemontage – klepveren, instrumentveren – hebben minder dan 1 mm per 100 mm nodig.
De veerconstante wordt getest op een krachtcel op twee gedefinieerde lengtes. De tolerantie bedraagt doorgaans ±10% voor commerciële veren en ±5% voor precisieveren. Ophangingsveren voor auto's worden vaak op een snelheid van ±3% en een vrije lengte van ±1% gehouden, waardoor 100% testen op geautomatiseerde veerconstantemachines vereist is.
De overstap van een met de hand opgewonden prototype of een handmatige machine met één ploegendienst naar volledige productie vereist een planning rond drie variabelen: machinecapaciteit, materiaallogistiek en inspectie-infrastructuur.
Gebruik de volgende berekening: als u 500.000 veren per maand nodig heeft en uw veeroprolmachine draait op 80 veren/minuut, heeft u ongeveer 104 machine-uren per maand nodig. Bij 22 werkdagen en 8 uur per ploegendienst produceert één enkele machine in één ploegendienst 192 machine-uren per maand – ruim binnen de capaciteit. Maar als je rekening houdt met de insteltijd (30-60 minuten per omschakeling), onderhoudsonderbrekingen (5-8% van de totale tijd voor een goed onderhouden machine) en de goedkeuringstijd voor het eerste artikel, daalt de effectieve capaciteit tot ongeveer 160-170 bruikbare uren. Houd bij het citeren van de productiecapaciteit rekening met een daadwerkelijke benutting van 75-80%.
Bij 500.000 veren/maand met een veer met vrije lengte van 30 mm en draad van 1,5 mm, verbruik je ongeveer 15.000 meter draad per maand - ongeveer 130-160 kg, afhankelijk van de legeringsdichtheid. Door draad in spoelen van 100 kg te kopen in plaats van op rollen van 500 kg, kunnen de materiaalkosten met 8 tot 15% worden verlaagd. Bevestig de spoelcompatibiliteit met uw lente machine 's uitbetalingssysteem voordat u grote hoeveelheden bestelt.
100% handmatige inspectie bij 500.000 stuks per maand is niet praktisch. Geautomatiseerde zichtsystemen voor veerdiameter, vrije lengte en eindconditie controleren 60–120 veren per seconde en signaleren defecten in realtime. In-line belastingtesters controleren de veerconstante op elk onderdeel. De kapitaalkosten voor een volledig geautomatiseerde inspectiecel bedragen $25.000 – $80.000 USD, maar betalen zich snel terug als de schrootpercentages dalen van 1 à 2% naar minder dan 0,1%.
