Een buigmachine werkt door een gecontroleerde kracht uit te oefenen op een werkstuk (meestal metaal, draad of buis) om het in een specifieke hoek of vorm te vervormen zonder te snijden of te lassen. De machine gebruikt een combinatie van een stempel (bovenste matrijs), een matrijs (onderste matrijs) en een achteraanslag om het materiaal met herhaalbare nauwkeurigheid te positioneren en te buigen. De fundamentele mechanismen zijn gebaseerd op het overschrijden van de vloeigrens van het materiaal, zodat het permanent vervormt, terwijl het onder de treksterkte blijft om breuk te voorkomen.
In praktische termen: wanneer de stempel in de matrijs valt, wordt het plaatmetaal of de draad gedwongen zich aan te passen aan de matrijsgeometrie. De bereikte hoek hangt af van de penetratiediepte, de matrijsopeningsbreedte en de eigen terugverende eigenschappen van het materiaal. Moderne CNC-buigmachines controleren al deze variabelen digitaal, waardoor toleranties van slechts ±0,1° op de buighoek en ±0,1 mm op de achteraanslagpositie mogelijk zijn.
Er zijn verschillende primaire buigmethoden voor industrieel gebruik, elk geschikt voor verschillende materialen en productievolumes:
Door te begrijpen wat elk onderdeel doet, kunnen operators problemen oplossen en de uitvoerkwaliteit optimaliseren. Elke buigmachine, ongeacht het type, deelt een gemeenschappelijke set mechanische en besturingscomponenten.
Het machineframe is een gelaste of gegoten stalen constructie die buigkrachten absorbeert zonder door te buigen. Bij grote afkantpersen met een vermogen van 400 ton of meer buigt het bed meetbaar door onder belasting - soms 0,3-0,5 mm over een overspanning van 4 meter. Betere machines maken gebruik van bombeersystemen (mechanisch of hydraulisch op wigbasis) om deze doorbuiging te compenseren en de hoekconsistentie over de volledige lengte van het onderdeel te behouden.
De ram draagt het bovenste gereedschap (stempel) en wordt naar beneden aangedreven door hydraulische cilinders, servo-elektrische aandrijvingen of mechanische excentrieken. Servo-elektrische afkantpersen, nu standaard in precisieplaatbewerkingswerkplaatsen, bereiken een herhaalbaarheid van de positionering van ±0,01 mm — aanzienlijk beter dan conventionele hydraulische ontwerpen, die doorgaans ±0,04 mm bereiken.
De straal van de ponspunt, de matrijsopeningsbreedte (V-opening) en de matrijsschouderradius hebben allemaal een directe invloed op de buigkwaliteit. Een standaardregel is dat de V-opening 6–10 keer de materiaaldikte moet zijn. Voor het buigen van zacht staal van 3 mm wordt bijvoorbeeld doorgaans een V-matrijs van 20–24 mm gebruikt. Het gebruik van een te smalle matrijs veroorzaakt overmatig materiaalverdunnen en barsten; een te brede matrijs verhoogt de terugvering en vermindert de hoeknauwkeurigheid.
De achteraanslag is een gemotoriseerde aanslag die het materiaal vóór elke bocht precies positioneert. Moderne achteraanslagen met meerdere assen (meestal 4-6 assen) maken CNC-besturing van zowel de diepte als de hoogte mogelijk, waardoor complexe flensonderdelen automatisch kunnen worden geproduceerd zonder handmatige herpositionering. De nauwkeurigheid van de achteraanslag bepaalt rechtstreeks de flenslengtetolerantie, die op goed onderhouden CNC-afkantpersen ±0,1 tot ±0,2 mm bedraagt.
Moderne buigmachines gebruiken speciale CNC-controllers (Delem, Cybelec of eigen systemen) die buigprogramma's opslaan, de vereiste tonnage berekenen, terugvering compenseren en de beweging over meerdere assen coördineren. Offline programmeren via CAD/CAM-software (bijv. Radan, SolidWerkt Bend) stelt ingenieurs in staat buigsequenties op een computer te ontwikkelen en deze rechtstreeks naar de machine over te brengen, waardoor de insteltijd met 40-70% wordt verkort in vergelijking met handmatig programmeren met vallen en opstaan.

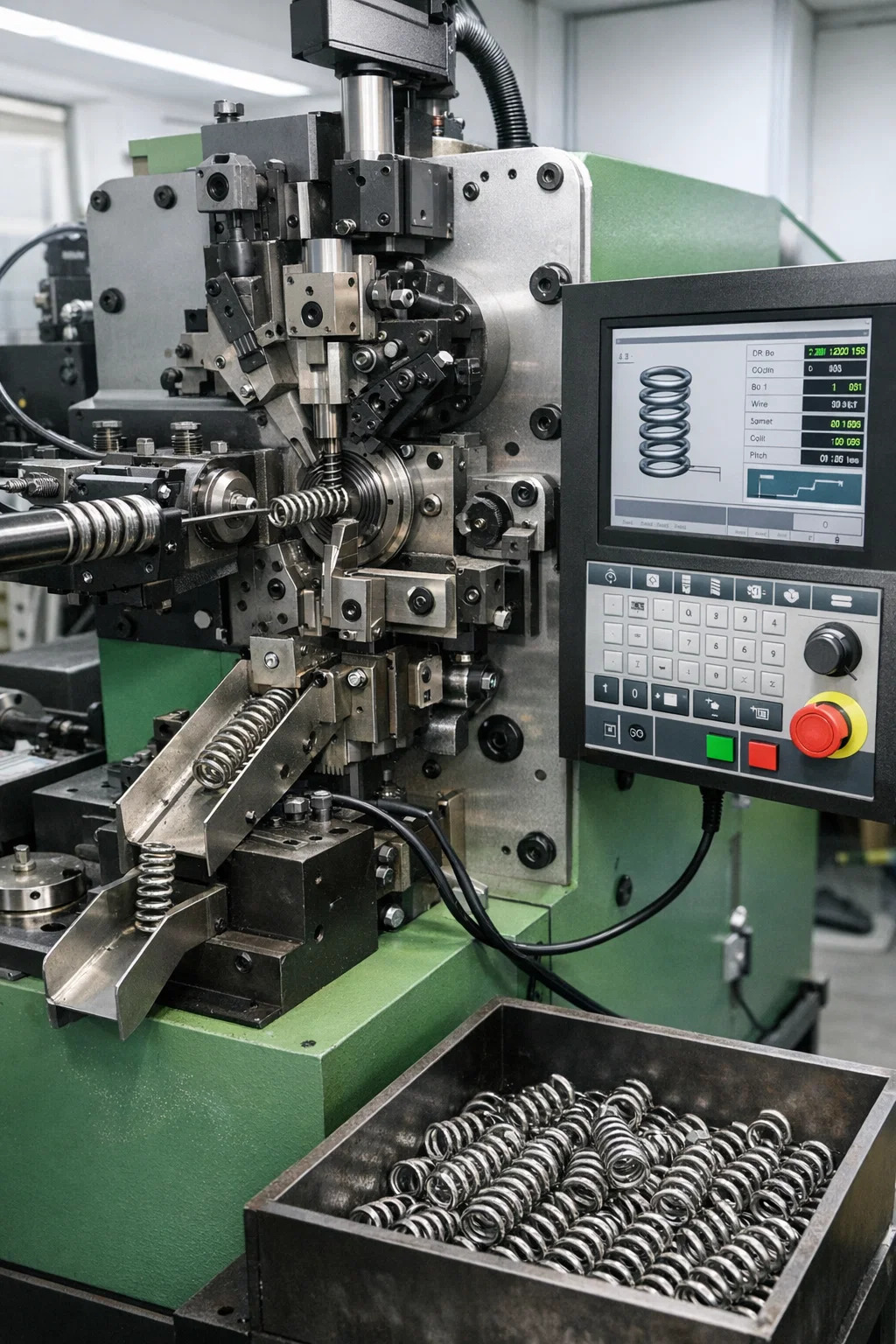

Een veerbuigmachine is een gespecialiseerd type buigmachine die speciaal is ontworpen om draad of plat materiaal te vormen tot veren en veerachtige vormen - inclusief spoelen, torsieveren, drukveren, trekveren en aangepaste draadvormen. In tegenstelling tot standaard afkantpersen voor plaatstaal, werkt een veerbuigmachine met roterende buigpennen, verstelbare nokken en een draadaanvoermechanisme die samenwerken om de draad continu te vormen terwijl deze door de machine wordt gevoerd.
De fundamentele werkcyclus van een CNC-veerbuigmachine doorloopt de volgende fasen:
Hoge snelheid CNC-veerbuigmachines produceren doorgaans 30-200 veren per minuut, afhankelijk van de draaddiameter en de complexiteit van de veer. Sommige spoelen met een hoog volume die dunne draad (0,1–0,5 mm) gebruiken in de elektronicasector overschrijden de 400 delen per minuut.
Veerbuigmachines zijn er in verschillende configuraties, afhankelijk van het veertype en de productievereisten:
| Machinetype | Draaddiameterbereik | Typische toepassing | Productiesnelheid |
|---|---|---|---|
| Drukveerspiraal | 0,1 – 20 mm | Auto-ophangingen, industriële kleppen | 30 – 200 stuks/min |
| Verlengveerspiraal | 0,2 – 12 mm | Deurscharnieren, intrekbare mechanismen | 20 – 150 stuks/min |
| Torsieveerbuigmachine | 0,3 – 10 mm | Wasknijpers, elektrische contacten, klemmen | 15 – 80 stuks/min |
| CNC-draadvormmachine | 0,5 – 16 mm | Aangepaste draadvormen, haken, beugels | 5 – 60 stuks/min |
| Buigmachine voor platte veren | Strook 0,1 – 3 mm dik | Batterijcontacten, klikklemmen | 20 – 120 stuks/min |
Terugveren is een van de grootste uitdagingen bij elke buigbewerking, of het nu gaat om een kantbank voor plaatstaal of een veerbuigmachine. Wanneer een kracht metaal buigt, is slechts een deel van de vervorming plastisch (permanent). Het elastische gedeelte herstelt zich zodra de kracht wordt opgeheven, waardoor het onderdeel terugveert naar zijn oorspronkelijke vorm. Voor gewone plaatstaal variëren de terugveerhoeken doorgaans van 1° tot 5°, terwijl hoogsterkte staal en roestvrij staal 6°–12° of meer kunnen terugveren.
Veerbuigmachines worden geconfronteerd met een bijzonder acute versie van dit probleem. Het hele product wordt bepaald door zijn elastische herstel; een drukveer moet bijvoorbeeld energie voorspelbaar opslaan en vrijgeven, dus het oprolproces moet nauwkeurig rekening houden met de terugvering om de beoogde vrije lengte en veerconstante te bereiken. Een veer die meer terugveert dan geprogrammeerd zal te lang zijn; een die minder terugveert zal te kort zijn, en beide zullen de belastingtest niet doorstaan.
Het onderscheid tussen CNC-gestuurde en handmatige buigmachines gaat veel verder dan alleen de prijs. Elk daarvan heeft een specifieke operationele context waarin het het beste rendement oplevert.
| Criteria | CNC-buigmachine | Handmatige buigmachine |
|---|---|---|
| Herhaalbaarheid van hoeken | ±0,1° – ±0,3° | ±1° – ±3° (afhankelijk van de operator) |
| Insteltijd | 5–20 minuten (programma oproepen) | 30–90 minuten (handmatige aanpassing) |
| Geschikte batchgrootte | 1 – 100.000 | 1 – 500 (klein volume maatwerk) |
| Vaardigheid van de operator vereist | Matig (CNC-programmering) | Hoog (ervaren buiger) |
| Initiële machinekosten | $30.000 – $500.000 | $ 1.000 - $ 30.000 |
| Complexe geometrieën | Excellent (meerassige automatisering) | Beperkt |
Specifiek voor veerbuigmachines domineren CNC-systemen de productie van middelgrote tot hoge volumes, omdat de geometrie van de draadvorm bijna onmogelijk consistent te repliceren is met handmatige pinaanpassingen wanneer de productiesnelheid hoger is dan 50 delen per minuut. Handmatige veerbuigmachines blijven levensvatbaar voor prototypewerk, gespecialiseerde reparatiewerkplaatsen en zeer kleine batches draadveren met grote diameter, waarbij de insteltijd van de machine de werkelijke productietijd in de schaduw stelt.
Buigmachines zijn niet materiaal-agnostisch. Elke materiaalklasse reageert anders op buigkrachten en de machineparameters moeten dienovereenkomstig worden aangepast.
Het selecteren van de verkeerde machine is een dure vergissing. De juiste buigmachine is afhankelijk van ten minste zes convergerende factoren, en deze moeten samen worden beoordeeld en niet afzonderlijk.
Voor plaatwerk, de vereiste tonnageschalen met materiaalvloeigrens en dikte in het kwadraat . Een verdubbeling van de materiaaldikte verviervoudigt ruwweg het benodigde tonnage. Een werkplaats die voornamelijk zacht staal van 3 mm tot een breedte van 2.500 mm buigt, heeft ongeveer 100-160 ton afkantperscapaciteit nodig. Als ze later roestvrij staal van 6 mm moeten buigen, kan datzelfde onderdeel 400 ton nodig hebben, wat veel meer is dan de capaciteit van de machine.
Bij veerwerk is het draaddiameterbereik vrijwel uitsluitend bepalend voor de machinekeuze. Een veerbuigmachine die is ontworpen voor draad van 0,5–4 mm kan niet op betrouwbare wijze draad van 8 mm verwerken zonder risico op overbelasting van de motor en gereedschapsbreuk.
Eenvoudige 2D-buigingen op vlakke plaat kunnen met elke kantbank worden uitgevoerd. Onderdelen met complexe flensrelaties, zoombochten of negatieve hoeken vereisen niet-gecentreerd gereedschap, speciale matrijsconfiguraties of robotmanipulatie van onderdelen. Voor draadvormen met 3D-geometrie (haken, lussen en meervlaksbochten) kan alleen een meerassige CNC-draadvormmachine met zes of meer onafhankelijk bestuurde assen productievolumes verwerken.
Een winkel die 50 op maat gemaakte beugels per week produceert, heeft geen rechtvaardiging voor een CNC-afkantpers van $ 200.000 met automatische gereedschapswisselaar. Omgekeerd kan een fabrikant van veren die 500.000 drukveren per maand produceert, niet vertrouwen op een halfautomatische haspel; cyclustijd en gereedschapsslijtage zullen de kosten onhoudbaar maken. Uit een break-evenanalyse blijkt consequent dat CNC-veerbuigmachines hun investering binnen 12 tot 24 maanden terugbetalen bij productiesnelheden van meer dan 50.000 onderdelen per maand vergeleken met handmatige of halfautomatische alternatieven.
Luchtvaart- en medische onderdelen vereisen routinematig buighoeken van ±0,25° en flenslengtes van ±0,1 mm. Dit op betrouwbare wijze bereiken met een hydraulische kantbank zonder feedback over hoekmetingen is vrijwel onmogelijk tijdens een volledige productierun. Voor veerbuigen vereisen toleranties in de vrije lengte van ±0,3 mm op een veerlichaam van 50 mm een machine met een stabiele draadaanvoerresolutie en consistente terugveringscompensatie – doorgaans alleen haalbaar met servogestuurde CNC-haspels.
Zelfs goed geconfigureerde machines produceren defecte onderdelen als de variabelen niet onder controle zijn. De volgende problemen worden het meest gemeld bij zowel kantbank- als veerbuigmachines.
Als de buighoek in het midden correct is, maar naar de uiteinden toe opengaat, buigt het machinebed onder belasting door. Een bocht van 3 meter op een afkantpers van 250 ton zonder actieve bombering kan in het midden een doorbuiging van 0,4–0,8 mm vertonen ten opzichte van de uiteinden, wat zich vertaalt in een hoekvariatie van 1°–2°. De oplossing bestaat uit een hydraulische of mechanische bombeertafel of kortere gereedschapssegmenten die aanpassing per sectie mogelijk maken.
Scheurvorming treedt op wanneer de spanning van de buitenste vezel de rekcapaciteit van het materiaal overschrijdt. Veelvoorkomende oorzaken zijn onder meer het gebruik van een ponsradius die kleiner is dan de minimum aanbevolen voor het materiaal (voor 6061-T6 aluminium is de minimale binnenradius doorgaans 1,5–2 x materiaaldikte), buigen over de vezelrichting van gewalste plaat, of het gebruik van door bewerking gehard materiaal van eerdere vormbewerkingen. Door het onderdeel 90° te roteren ten opzichte van de rolrichting worden vaak scheuren in grenslijnmaterialen geëlimineerd.
Verspreiding over de vrije lengte in productieveren (bijvoorbeeld ±1 mm op een doel van ±0,3 mm) is meestal terug te voeren op een van de volgende drie oorzaken: variatie in de draaddiameter tussen spoelen die de tolerantie overschrijden waarvoor de machine is gekalibreerd, temperatuurgestuurde veranderingen in de materiaalhardheid bij lange productieruns, of versleten invoerrollen die met tussenpozen slippen. Aanvoerrolinzetstukken elke 300–500 bedrijfsuren vervangen is standaard preventief onderhoud in verenwinkels met grote volumes.
Twist ontstaat wanneer de restspanning in de draadspoel niet gelijkmatig wordt opgeheven terwijl de draad door de machine wordt gevoerd. Een draadrichter (roterend of roltype) gemonteerd tussen de draadspoel en de aanvoerrollen verwijdert de spoelset voordat deze wordt gevormd. De meeste opstellingen van productieveerbuigmachines bevatten standaard een richtmachine met 7 of 9 rollen.
Buigmachines – met name hydraulische afkantpersen met een vermogen van 100 ton of meer – genereren krachten die handen kunnen verpletteren en dodelijk letsel kunnen veroorzaken. Veiligheidsnormen zijn in geen enkele professionele werkomgeving optioneel.
Een goed onderhouden buigmachine moet 20 tot 30 jaar productief meegaan. Verwaarloosde machines gaan snel achteruit, waardoor onderdelen worden geproduceerd die buiten de tolerantie vallen en veiligheidsrisico's ontstaan. Over de volgende onderhoudspraktijken kan niet worden onderhandeld in productieomgevingen.
Gereedschappen vormen doorgaans de hoogste terugkerende onderhoudskosten bij zowel kantbank- als veerbuigmachines. Slijtage en kerfjes van de stootpunten; matrijsschouders eroderen door herhaald contact met metaal. Een enkele set precisieafkantpersgereedschappen voor een machine van 3 meter kan tussen de €3.000 en €15.000 kosten, waardoor de juiste opslag (gereedschapsrekken, beschermhoezen) en hanteringsprocedures een directe kostenbeheersingsmaatregel zijn.
