Een CNC-draadbuigmachine is een geautomatiseerd productiesysteem dat metaaldraad in precieze geometrische vormen voedt, positioneert en buigt met behulp van computergestuurde servomotoren en programmeerbare gereedschappen. Het korte antwoord op de vraag of u er een nodig heeft: als uw productievolume meer dan een paar honderd identieke draaddelen per dag bedraagt, kost handmatig of halfautomatisch buigen u vrijwel zeker meer dan de machine zelf. Moderne CNC-draadbuigers kunnen produceren complexe 2D- en 3D-draadvormen met toleranties tot ±0,1 mm , met snelheden die handmatige operators eenvoudigweg niet consistent kunnen evenaren.
Hetzelfde platform dat structurele draadvormen buigt, werkt ook als een veerbuigmachine indien uitgerust met de juiste tooling en softwaremodules. Deze dubbele functie is één van de redenen waarom CNC-draadbuigmachines de standaardkeuze zijn geworden in industrieën variërend van autostoelen tot de productie van medische apparatuur. In plaats van te investeren in twee afzonderlijke systemen, configureren fabrikanten één enkel CNC-platform dat zowel draadvormen als druk- of torsieveren kan verwerken, afhankelijk van het productieschema.
Dit artikel behandelt hoe deze machines werken, wat het verschil is tussen instapmodellen en high-end modellen, welke industrieën er het meest afhankelijk van zijn, en wat u moet evalueren voordat u een systeem aanschaft of upgradet.
Als u de mechanische volgorde begrijpt, kunt u de machinespecificaties op een intelligente manier evalueren in plaats van de brochurecijfers afzonderlijk te vergelijken. Het proces begint bij het draadaanvoersysteem, waar een richter de spoelset van de opgespoelde draad verwijdert voordat deze de buigkop binnengaat. De nauwkeurigheid van de invoer is in dit stadium van cruciaal belang: een fout van 0,5 mm per voedingscyclus verandert een complex onderdeel met 20 bochten in een volledig onbruikbaar onderdeel.
De buigkop is het hart van elke CNC-draadbuigmachine. Het bestaat doorgaans uit een centrale buigpin, een buigvinger die eromheen draait en een klemmechanisme dat de draad tijdens het buigen vasthoudt. Op instapmachines is de buigrichting vast, wat betekent dat de operator de draad handmatig moet draaien voor complexe 3D-onderdelen. Op middenklasse- en industriële systemen roteert de buigkop zelf – vaak een roterende buigkop genoemd – waardoor de machine in één ononderbroken cyclus 3D-draadvormen kan maken.
High-end systemen van fabrikanten als Wafios, BendRobotics en Meba zijn voorzien van buigkoppen met maximaal 7 gestuurde assen , waardoor geometrieën mogelijk zijn die onmogelijk zouden zijn op conventionele apparatuur. Het gereedschap zelf – pennen, vingers en vormstukken – is doorgaans gemaakt van gehard gereedschapsstaal of hardmetaal en heeft een formaat dat past bij de draaddiameter. Het wisselen tussen draaddiameters vereist meestal een gereedschapswisseling die 15-45 minuten duurt, afhankelijk van het machineontwerp.
Moderne CNC-draadbuigmachines vervangen hydraulische actuatoren door AC- of DC-servomotoren op elke as. Servogestuurde systemen reageren sneller, verbruiken minder energie en stellen de controller in staat positiegegevens in realtime vast te leggen voor kwaliteitsverificatie. De bewegingscontroller – meestal een eigen CNC-eenheid of een industriële pc met gespecialiseerde software – interpreteert de geprogrammeerde buigvolgorde en coördineert alle assen tegelijkertijd. Aanvoersnelheid, buighoek, buigrichting en snijden worden allemaal binnen milliseconden gesynchroniseerd.
Sommige machines gebruiken een nokkenaangedreven mechanisch systeem voor eenvoudige onderdelen met grote volumes waarbij servoflexibiliteit niet nodig is, maar deze worden steeds zeldzamer in nieuwe installaties. De trend gaat duidelijk in de richting van volledig servoplatforms, omdat deze snelle programmawijzigingen mogelijk maken – een noodzaak in werkplaatsomgevingen waar twintig verschillende draadvormen in één ploegendienst kunnen draaien.
Draad wordt na het buigen doorgesneden met behulp van een afschuif- of een roterend snijmechanisme. Afschuifsnijden gaat sneller en werkt goed voor zachte tot middelharde draad tot ongeveer 8 mm diameter. Roterend snijden zorgt voor een schonere eindafwerking met minimale braam, wat belangrijk is bij toepassingen waarbij draaduiteinden contact maken met afdichtingen, bewegende delen of de menselijke huid. Sommige configuraties van veerbuigmachines maken gebruik van een speciaal afsnijgereedschap dat tegelijkertijd ook de eindspiraal vormt, waardoor een secundaire bewerking wordt geëlimineerd.
CNC-draadbuigmachines vormen niet één categorie. De markt omvat machines die minder dan 30.000 dollar kosten en eenvoudige 2D-beugels produceren, tot systemen van meer dan 500.000 dollar die zware structurele draad buigen voor toepassingen in de automobiel- of bouwsector. Het kiezen van de verkeerde categorie is de meest voorkomende en dure fout die kopers maken.
| Categorie | Draaddiameterbereik | Bijlen | Typische uitvoer | Primair gebruik |
|---|---|---|---|---|
| 2D CNC-draadbuiger | 0,5 – 6 mm | 2–3 | 800–2.000 stuks/uur | Platte beugels, handgrepen, haken |
| 3D CNC-draadbuiger | 1 – 10 mm | 4–7 | 200–800 stuks/uur | Zitframes, medische formulieren, displayrekken |
| Veerbuigmachine | 0,3 – 8 mm | 3–6 | 50–600 stuks/min | Compressie-, extensie-, torsieveren |
| Zwaar uitgevoerde draadvormer | 6 – 20 mm | 4–6 | 50–300 stuks/uur | Bouwwapening beugels, aanhangwagenframes |
Een 2D CNC-draadbuigmachine buigt draad in één vlak. Het voltooide onderdeel kan van een vlak oppervlak worden getild zonder dat enig deel boven of onder dat vlak uitsteekt. Dit omvat een zeer groot deel van de draadvormen die worden gebruikt in winkelarmaturen, HVAC-componenten en consumentenhardware - producten waarbij de extra kosten van 3D-mogelijkheden niet nodig zijn. Een 3D-machine voegt een rotatie-as toe aan de buigkop of de draadaanvoerbuis, waardoor het onderdeel in drie dimensies kan spiraliseren of draaien. Autostoelframes, ergonomische lendensteunen en complexe medische draadgeleiders vereisen allemaal 3D-mogelijkheden.
Een veerbuigmachine is technisch gezien een gespecialiseerde variant van de familie CNC-draadbuigmachines, geoptimaliseerd voor het oprollen van draad in veergeometrieën. Het belangrijkste mechanische verschil is het oprolgereedschap – een geharde vormer die precies ten opzichte van de middellijn van de draad is gepositioneerd om de spoeldiameter te regelen – gecombineerd met een spoedgereedschap dat de spoelen axiaal voortbeweegt. Moderne CNC-veerbuigmachines kunnen produceren drukveren, trekveren met open of gesloten haken en torsieveren met willekeurige beenhoeken , allemaal binnen dezelfde programmacyclus. Het wisselen tussen veertypen vereist doorgaans slechts een programmawijziging en een kleine aanpassing van het gereedschap in plaats van een volledige machinewisseling.
Het materiaal dat wordt gebogen, beïnvloedt elk aspect van de machineselectie: de vereiste buigkracht, de gereedschapsgeometrie, de benodigde terugveercompensatie en de slijtagesnelheid van het gereedschap. Ervan uitgaande dat een machine die is gespecificeerd voor zacht staaldraad even goed zal presteren op roestvrij staaldraad of op verendraad met een hoog koolstofgehalte, is een veel voorkomende en kostbare fout.
Terugvering – het elastische herstel van draad nadat een bocht is losgelaten – varieert aanzienlijk tussen materialen en zelfs tussen draadpartijen van hetzelfde materiaal. Hoogwaardige CNC-controllers bevatten terugveringscompensatietabellen die de daadwerkelijk geprogrammeerde buighoek voorbij de doelhoek aanpassen om de juiste uiteindelijke geometrie te bereiken. Sommige systemen maken gebruik van procesmetingen met een camera of contactsonde om de daadwerkelijke buighoeken te detecteren en in realtime te corrigeren, waardoor uitval bij de eerste delen van een nieuwe programma-uitvoering wordt verminderd.
Twee machines met vrijwel identieke mechanische specificaties kunnen in de praktijk zeer verschillende resultaten opleveren, afhankelijk van het softwareplatform. Programmeertijd, omschakelefficiëntie en de mogelijkheid om geometrie uit CAD-systemen te importeren zijn nu net zo belangrijk als mechanische mogelijkheden – vooral in omgevingen met korte productieruns en frequente onderdeelwisselingen.
Toonaangevende softwareplatforms voor CNC-draadbuigmachines, waaronder Wafios Wafios FMG, Simplex en de eigen systemen van Numalliance, stellen operators in staat draadgeometrie rechtstreeks uit DXF- of STEP-bestanden te importeren. De software berekent automatisch de vereiste buigvolgorde, gereedschapsposities en geschatte terugvering. Dit betekent dat een nieuw onderdelenprogramma offline in 20 tot 60 minuten kan worden gemaakt, in plaats van dat u urenlang op de machine hoeft te zitten met het uitvoeren van proefstukken. In omgevingen met een hoge mix kan dit vermogen alleen herstellen 2–4 machine-uren per dienst die anders bij de omschakeling verloren zouden gaan.
Voordat een nieuw programma op de daadwerkelijke machine wordt uitgevoerd, geeft simulatiesoftware de volledige buigvolgorde in 3D weer, waarbij potentiële botsingen tussen het buiggereedschap, de draad en reeds gebogen delen van het onderdeel worden gesignaleerd. Dit is vooral waardevol voor complexe 3D-draadvormen waarbij een blinde bocht de draad in de machinekop zou kunnen drijven. Door een botsing tijdens de simulatie op te vangen in plaats van tijdens de productie, wordt schade aan het gereedschap voorkomen die, afhankelijk van het machinetype, tussen de 2.000 en 15.000 dollar kan kosten om te repareren.
De software van de veerbuigmachine voegt parameters toe die niet aanwezig zijn in algemene draadbuigprogramma's: spoeldiameter, spoed, vrije lengte, aantal actieve spoelen en eindconfiguratie. Met geavanceerde platforms kan de operator de functionele specificaties van de veer invoeren (veerconstante, werkbelasting bij een bepaalde doorbuiging) en de software berekent de vereiste draaddiameter en spoelgeometrie terug en genereert vervolgens automatisch het machineprogramma. Dit elimineert de handmatige iteratie die veerontwerpers traditioneel uitvoerden door middel van proefoprollen en belastingtesten.
Moderne CNC-draadbuigmachines ondersteunen steeds vaker OPC-UA- of MQTT-dataprotocollen, waardoor productiegegevens – cyclustelling, foutcodes, buigkrachtmetingen en programma-identificatoren – in realtime naar productie-uitvoeringssystemen kunnen worden gestreamd. Dit stelt productieplanners in staat om de output ten opzichte van het schema te monitoren zonder over de vloer te hoeven lopen, en onderhoudsteams kunnen de slijtagecycli van gereedschappen volgen en vervanging plannen voordat er storingen optreden. Machines die deze interfaces missen, worden een probleem in faciliteiten die fabrieksbrede strategieën voor gegevensverzameling implementeren.
De wereldwijde markt voor draadvormapparatuur werd gewaardeerd op ongeveer 1,8 miljard dollar in 2023 en blijft groeien, voornamelijk gedreven door de behoefte aan lichtgewicht auto's, de groei in de sector van medische apparatuur en de uitbreiding van de e-commerce-infrastructuur die enorme hoeveelheden draadopslag- en displaycomponenten vereist.
De automobielsector is de grootste eindmarkt voor CNC-draadbuigmachines. Een typisch personenvoertuig bevat 200–400 individuele draadvormen , variërend van stoelframeveren en lendensteunbeugels tot motorkapsteunstangen, ruitenwisserstangen en kabelgeleiders voor de motorruimte. Elektrische voertuigen voegen de complexiteit van de draadvorm toe aan retentiesystemen voor batterijmodules en thermische beheerassemblages. Tier 1-leveranciers in de automobielsector gebruiken doorgaans meerdere CNC-draadbuigmachines per productiecel, met omsteltijden van minder dan 10 minuten, zoals contractueel verwacht van OEM-klanten.
Het buigen van medische draden omvat onder meer nitinolvoerdraden, roestvrij chirurgisch gereedschap, orthopedische implantaatcomponenten en de ingewikkelde draadframes die worden gebruikt in minimaal invasieve chirurgische hulpmiddelen. Deze toepassingen vereisen de hoogst mogelijke positionele nauwkeurigheid – toleranties van ±0,05 mm zijn gebruikelijk – gecombineerd met volledige traceerbaarheid van de materiaalpartij en machineparameters om te voldoen aan de regelgeving. CNC-draadbuigmachines die in de medische productie worden gebruikt, voeren doorgaans certificeringsprogramma's uit die elke buigparameter voor elk onderdeel registreren en gegevens opslaan op basis van een uniek onderdeelserienummer.
Toegewijde veerfabrikanten gebruiken CNC-veerbuigmachines als hun primaire productieapparatuur. Er zou een middelgrote lentewinkel kunnen draaien 5–20 CNC-veerbuigmachines tegelijk , die elk een ander veertype produceren. Toepassingen omvatten ophangingen voor auto's en kleppentreinveren, veren voor industriële machines, consumentenelektronica (toetsenbordschakelaars, penmechanismen) en bedieningssystemen voor de ruimtevaart. Het segment veerbuigmachines is een van de snelst groeiende subcategorieën vanwege de vraag vanuit de accusystemen van elektrische voertuigen en de energieopslagsector, waar nauwkeurige veerbelasting van cruciaal belang is voor celcompressie en thermisch contactbeheer.
Draaddisplayrekken, schapverdelers, penhaken en mandensystemen worden in enorme volumes geproduceerd door gespecialiseerde draadvormfabrikanten die winkelketens bedienen. Dit segment waardeert een hoge doorvoer boven extreme precisie; een 2D CNC-draadbuigmachine met een snelheid van 1.500 onderdelen per uur op een eenvoudig haakprogramma voor de detailhandel vertegenwoordigt de kern van veel bedrijven in displayarmaturen. De lage materiaalkosten en prijzen op grondstofniveau in dit segment leggen een premie op de inzetbaarheid van de machine en de efficiëntie van omschakelingen.
Koelkastrekken, ovenrekken, trommelsteunen voor wasmachines en HVAC-roosterframes zijn allemaal draadvormige producten die zijn vervaardigd op CNC-draadbuigmachines. Dit zijn relatief eenvoudige draadvormen met grote volumes waarbij een 2D- of eenvoudige 3D-machine die in geautomatiseerde modus draait met minimale tussenkomst van de operator het standaardproductiemodel is. Roestvrij staal en gegalvaniseerd zacht staal zijn de dominante materialen in dit segment.

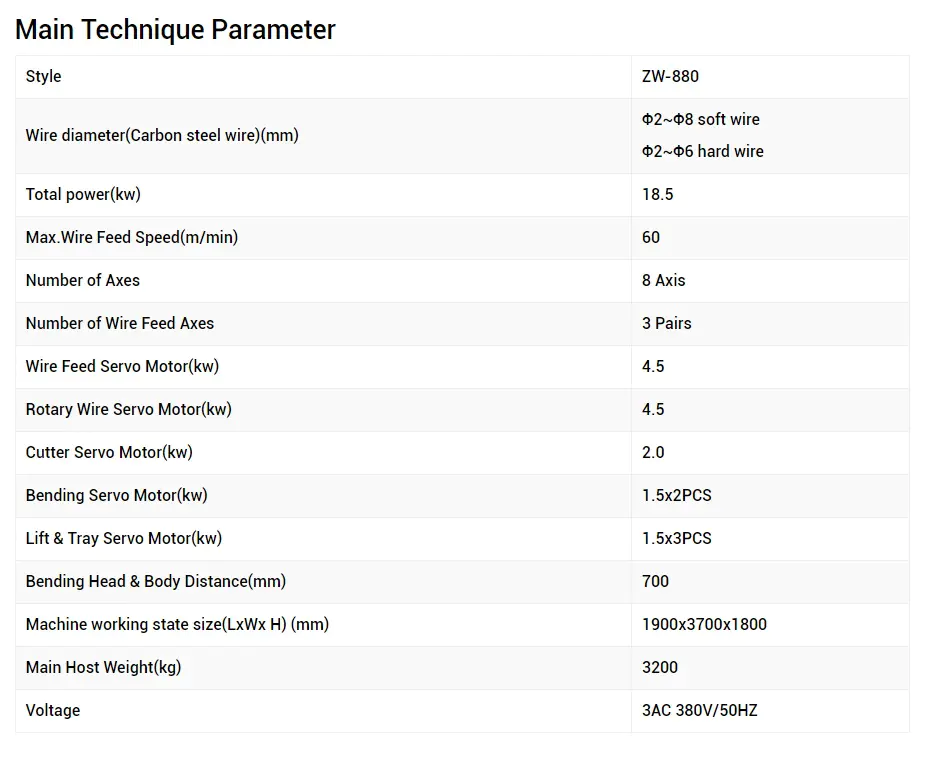

Machinespecificaties zijn niet altijd direct vergelijkbaar tussen fabrikanten, en sommige cijfers worden vermeld onder de beste omstandigheden, wat mogelijk niet uw werkelijke productievereisten weerspiegelt. Bij elke aankoopbeslissing moeten de volgende criteria kritisch worden geëvalueerd.
Gepubliceerde cyclustijdcijfers van machinefabrikanten vertegenwoordigen ideale omstandigheden: zuivere draad, eenvoudige geometrie, optimaal gereedschap, ervaren operator. De daadwerkelijke productie in een typische productieomgeving bedraagt 65-85% van de nominale doorvoer bij het verantwoorden van materiaalwisselingen, kleine onderbrekingen, uitval bij het opstarten van het programma en gepland onderhoud. Het plannen van ongeveer 70% van de nominale doorvoer is een conservatieve en verdedigbare benadering voor capaciteitsplanningsdoeleinden.
Denk aan een werkplaats die een roestvrijstalen draadvorm met 12 bochten produceert, met behulp van een 4-assige CNC-draadbuigmachine met een vermogen van 400 delen per uur op zacht staaldraad van 4 mm. Bij roestvrij staal met dezelfde diameter kunt u een snelheidsreductie van 30-40% verwachten vanwege de hogere materiaalsterkte. Noem het 250-280 delen per uur bij volledig rendement, of grofweg 175-200 delen per uur bij een benutting van 70%. Tijdens een dienst van 8 uur levert dat ongeveer 1.400 tot 1.600 onderdelen op – een cijfer dat moet aansluiten bij uw dagelijkse vraag en voorraaddoelstellingen voordat u een machine aanschaft.
Voor toepassingen op veerbuigmachines hangt de doorvoer sterk af van de complexiteit van de veer. Een eenvoudige cilindrische drukveer zonder speciale eindconfiguratie kan op een snelle CNC-haspelmachine 300-500 stuks per minuut draaien. Een torsieveer met twee nauwkeurig gepositioneerde benen in verschillende hoekrichtingen kan slechts 20 tot 50 stuks per minuut draaien. Beide worden geproduceerd in dezelfde machinecategorie: de geometrie bepaalt de uitvoersnelheid, en niet alleen de nominale snelheid van de machine.
De aankoopprijs van een CNC-draadbuigmachine bedraagt doorgaans 50-65% van de totale kosten over een levensduur van 10 jaar. Gereedschap, onderhoud en energieverbruik nemen de rest voor hun rekening. Als u deze kosten vooraf begrijpt, voorkomt u budgetverrassingen die de businesscase voor de investering ondermijnen.
Buigpennen en vingers zijn verbruiksartikelen. Op een machine met hoge productie die roestvrij staaldraad gebruikt, kan een buigpen lang meegaan 500.000–2.000.000 cycli vóór vervanging. Bij 250 onderdelen per uur met 12 buigingen per onderdeel zijn dat 3.000 buigingen per uur. Dit betekent dat een pin elke 170 tot 670 uur productietijd vervangen moet worden. Hardmetalen gereedschap gaat 3–5× langer mee dan standaard gereedschapsstaal, maar kost 4–6× meer per eenheid. De juiste keuze hangt af van uw productievolume en downtimetolerantie.
Fabrikanten adviseren doorgaans dagelijkse smeringscontroles, wekelijkse inspectie van richtrollen en aandrijfrollen, maandelijkse inspectie van servomotorkoppelingen en encoderfeedback, en jaarlijkse inspectie van de buigkoplagerconstructie. Machines die in stoffige of natte omgevingen werken – gebruikelijk in productiewerkplaatsen – vereisen vaker reiniging en inspectie van elektrische behuizingen. Het verwaarlozen van het richtsysteem is de meest voorkomende onderhoudsfout: versleten richtrollen zorgen ervoor dat er resten van de spoel in de draad blijven zitten, wat positionele fouten introduceert die verschijnen als willekeurige variatie in de geometrie van het voltooide onderdeel.
Een volledig servo CNC-draadbuigmachine met een draaddiameter van 4–8 mm trekt doorgaans 3–8 kW tijdens actief buigen , met pieken tijdens de acceleratiefase. Dit is aanzienlijk lager dan vergelijkbare hydraulische machines, die stationair draaien op volle pompdruk. De energiebesparingen die voortvloeien uit het overstappen van hydraulische naar servogestuurde systemen dragen vaak aanzienlijk bij aan de berekening van de terugverdientijd van een machine-upgrade, vooral in faciliteiten met hoge elektriciteitskosten of actieve CO2-reductieprogramma's.
Een standalone CNC-draadbuigmachine is vaak slechts één onderdeel in een bredere geautomatiseerde productiecel. De uitvoer van de buigmachine kan rechtstreeks in een lasarmatuur, een vormpers, een assemblagestation of een inspectiesysteem worden ingevoerd. Het is aanzienlijk goedkoper om deze interfaces vanaf het begin correct te ontwerpen dan ze na installatie achteraf aan te passen.
Veelgebruikte downstream-automatiseringsconfiguraties zijn onder meer het afvoeren van transportbanden voor 2D-draadvormen met een hoog volume, het plaatsen van robotonderdelen voor 3D-vormen waarbij de oriëntatie van belang is voor de stroomafwaartse assemblage, vision-inspectiesystemen die de geometrie van afgewerkte onderdelen controleren aan de hand van een CAD-sjabloon en onderdelen die buiten de tolerantie vallen afwijzen voordat ze de assemblagelijn bereiken, en geautomatiseerde spoelhaspelwisselaars die inkomende draad splitsen zonder de machine te stoppen - waardoor de grootste bron van ongeplande downtime bij hoogproductieve CNC-draadbuiginstallaties wordt geëlimineerd.
Voor cellen van veerbuigmachines zijn geautomatiseerde tel-, sorteer- en verpakkingssystemen standaard bij de productie van veren in grote volumes. Veren worden afgevoerd naar trilkomvoeders die ze oriënteren voor geautomatiseerde verpakking of secundaire bewerkingen zoals warmtefixatie, kogelstralen of coaten. Het integreren van deze systemen vereist zorgvuldige aandacht voor de geometrie van de veer; een veer die snel in de war raakt, zal aanhoudende blokkades veroorzaken in trilverwerkingsapparatuur, een probleem dat veel gemakkelijker op te lossen is in de ontwerpfase dan nadat de apparatuur is geïnstalleerd.
Er is geen universele drempel, maar de meeste fabrikanten zijn van mening dat het CNC-draadbuigen kosteneffectief wordt bij volumes boven de 500–1.000 identieke onderdelen per dag voor een onderdeel dat meer dan drie buigingen nodig heeft. Onder dit volume biedt handmatig of semi-automatisch gereedschap met eenvoudiger apparatuur doorgaans een beter rendement. Werkwinkels die werk met een zeer hoge mix en een laag volume verwerken, rechtvaardigen CNC-machines soms specifiek vanwege hun snelle omschakelingsvermogen in plaats van alleen vanwege de verwerkingscapaciteit.
Ja. Veel moderne CNC-draadbuigplatforms kunnen worden geconfigureerd voor het oprollen van veren door het juiste opwikkel- en steekgereedschap te monteren. De software moet ook veerparameters ondersteunen. Het is echter mogelijk dat een machine die is geoptimaliseerd voor draadvormen niet de voedingssnelheid of hoekresolutie bereikt die nodig is voor de productie van fijne draden en hoge snelheden. Als veren uw belangrijkste product zijn, zal een speciaal gebouwde veerbuigmachine beter presteren dan een draadbuiger voor algemeen gebruik die is aangepast voor veerwerk.
Met offline programmeersoftware en een DXF-bestand van het voltooide onderdeel kan een ervaren programmeur in 30-90 minuten een werkprogramma genereren voor een standaard 2D- of 3D-draadvorm. Programmeren op de machine zonder offline tools kan 2 tot 6 uur duren voor complexe onderdelen, inclusief testruns en aanpassingen. Veerprogramma's zijn vaak sneller omdat de geometrie regelmatiger is en de software een groter deel van de berekening automatisch doet.
Standaardmachines verwerken zacht staal, roestvrij staal (met verminderde capaciteit) en aluminium. Veerdraad met een hoog koolstofgehalte wordt verwerkt door machines met geoptimaliseerde veren en enkele algemene draadbuigers. Voor titanium, nitinol en speciale legeringen zijn doorgaans aangepaste of aangepaste machines nodig, en voor sommige toepassingen is verwarmd gereedschap nodig om voldoende ductiliteit te bereiken.
De machinecontroller voegt een berekende overbuiging toe aan elke geprogrammeerde hoek om het elastische herstel te compenseren nadat het gereedschap is vrijgegeven. Deze compensatiewaarde wordt empirisch bepaald: de machine buigt proefstukken, meet de werkelijk bereikte hoek en berekent de benodigde correctie. Moderne systemen bouwen terugveringstafels op basis van materiaaltype en diameter, zodat compensatie automatisch wordt toegepast wanneer een materiaal wordt geselecteerd. Meetsystemen tijdens het proces kunnen compensatiewaarden in realtime bijwerken op basis van daadwerkelijke meetresultaten, waardoor het aantal benodigde proefstukken bij het starten van een nieuw programma wordt verminderd.
