Het korte antwoord: een verenmaker heeft een machine nodig die drie dingen tegelijk combineert: het draaddiameterbereik van de te produceren onderdelen, het aantal assen dat nodig is voor de veergeometrie en een besturingssysteem dat stabiel genoeg is om een volledige dienst onbeheerd te kunnen draaien. Als je één van deze fouten fout maakt, betaalt de rest van de werkvloer ervoor, hetzij met afgedankte draad, hetzij met een omschakeling die een middag in beslag neemt.
De meeste kopers die op zoek zijn naar apparatuur ontdekken al snel dat "veermachines" een brede categorie is die alles omvat, van een standaard 2-assige haspel tot een 12-assig ongestuurd systeem. Zhejiang Almachtige Spring Machine Co., ltd , in de handel bekend onder de merknaam WNJ, bouwt dit assortiment CNC-veermachines sinds 1993 vanuit Shengzhou, Zhejiang – een van de gevestigde productieclusters van het land voor computergestuurde veeroprolapparatuur. De productlijn omvat de onderkant van het assortiment (3-assige CNC635-coilers) tot en met 12-assige ongestuurde platforms, waardoor het een nuttig referentiepunt is om te begrijpen hoe de categorie is gestructureerd.

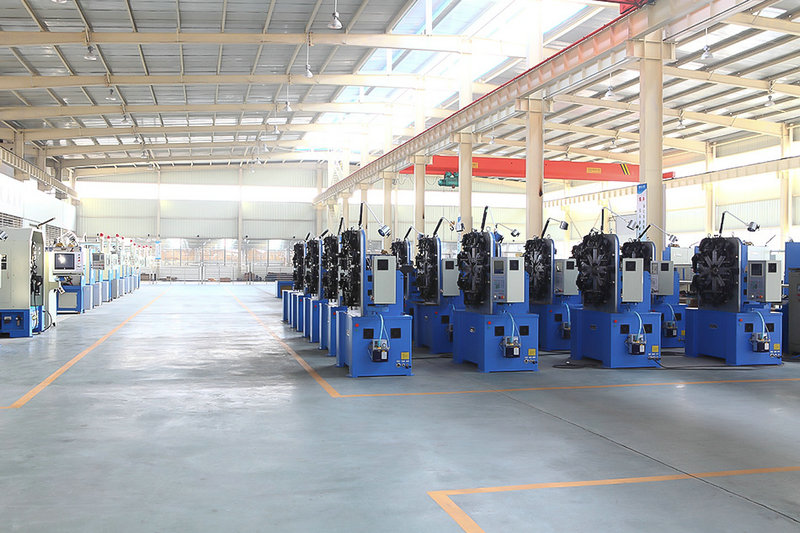

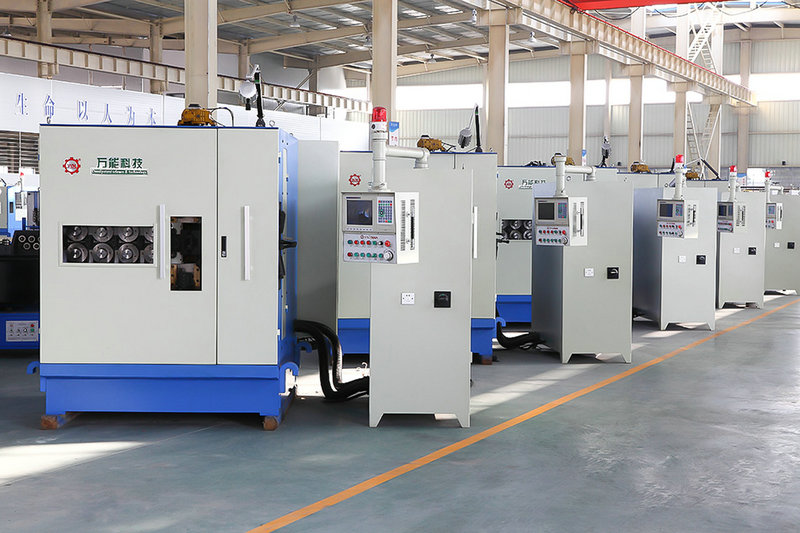

Het bedrijf opereert vanuit een faciliteit van meer dan 20.000 vierkante meter in de Shengzhou Economic Development Zone, met een personeelsbestand dat bestaat uit senior ingenieurs en toegewijde productietechnici, en het runt een onderzoeksafdeling voor veermachines die voortdurend samenwerkt met externe technische experts en binnenlandse academische instellingen. Die combinatie van interne productieschaal en toegepast onderzoek is tamelijk typerend voor de gevestigde spelers in dit segment van het machinecluster in Zhejiang, en het is één van de redenen waarom de regio een van de erkende productiebases van het land voor computergestuurde veermachines is geworden, in plaats van een verschijnsel dat zich in één enkele fabriek afspeelt.
Voor een fabrikant van veren die apparatuur evalueert, is de praktische conclusie dat de categorie zich opsplitst langs een handvol beslissingspunten in plaats van één enkel ‘beste machine’-antwoord: hoeveel assen de productmix eigenlijk nodig heeft, of nokken- of nokloos oprollen past bij het wisselpatroon van het orderboek, welk draaddiameterbereik de huidige en nabije toekomstige onderdelen omvat, hoe het besturingssysteem en de servomotoren omgaan met lange onbeheerde runs, en wat er stroomafwaarts gebeurt zodra een spoel uit de machine komt en nog steeds moet worden geslepen en getemperd voordat deze wordt gebruikt. een voltooide lente.
In de rest van deze gids wordt achtereenvolgens elk van deze beslissingen besproken, en worden vervolgens de installatieplanning, het oplossen van defecten, een uitgewerkt voorbeeld van de terugverdientijd en een vergelijking van de inkoop van het oprollen in eigen beheer uitgevoerd en het uitbesteden ervan aan een contractveerfabrikant behandeld - het soort details dat een specificatieblad alleen niet beantwoordt.
Het aantal assen is de meest verkeerd begrepen specificatie op het gegevensblad van een CNC-veermachine. Het beschrijft niet de snelheid of omvang; het beschrijft hoeveel onafhankelijke bewegingsbedieningen de machine heeft over de draad terwijl deze wordt aangevoerd, gebogen en gesneden. Een 3-assige machine regelt de invoer, de spoeldiameter en de spoed. Een 10-assige of 12-assige ongestuurde machine voegt onafhankelijke draadgeleiders, secundaire buigarmen en snijstations toe die elk op hun eigen pad kunnen worden geprogrammeerd.

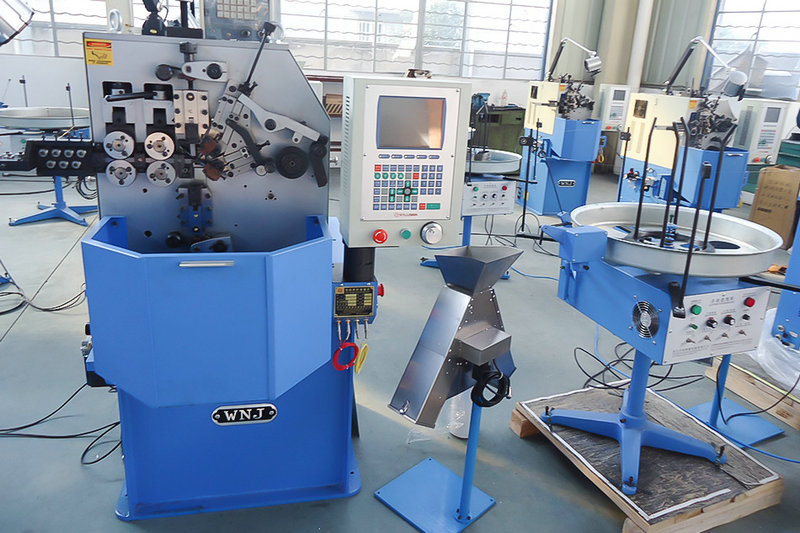

Een 3-assige eenheid zoals de CNC635 van WNJ verwerkt eenvoudige druk- en trekveren efficiënt en is doorgaans het meest economische instappunt voor een verenmaker wiens productmix niet erg gevarieerd is. Een 5-assig nokkenaangedreven model, zoals de CNC650Z waarnaar wordt verwezen in de oprolmachinelijn van WNJ, voegt een draaddraaifunctie met acht stations toe voor gecontroleerd buigen, haakbuigen en krullen - handig zodra de productmix trekveren met haakeinden begint te bevatten.
Zodra een werkplaats dubbele torsieveren, pagodevormige veren, rechthoekige veren of andere speciaal gevormde vormen nodig heeft, wordt een ongestuurde machine met 10 of 12 assen de meer praktische keuze. De CNC1025 (10-assig) en CNC1240/CNC1260/CNC1280 (12-assig) ongestuurde platforms van WNJ zijn gebouwd rond deze exacte vereiste, waarbij de mechanische nokkenstapel wordt ingeruild voor onafhankelijk aangedreven assen die kunnen worden geherprogrammeerd in plaats van fysiek opnieuw te worden ontworpen tussen taken.
Een terugkerende fout bij kopers van veermachines die voor het eerst een verenmachine kopen, is het beschouwen van het aantal assen als een eenvoudige kwaliteitsbeoordeling, waarbij het model met de hoogste as wordt gekocht in de veronderstelling dat het bij elke klus beter zal presteren dan een machine met een lagere as. In de praktijk wint een 12-assige ongestuurde machine met een eenvoudige drukveer bij dat werk niets ten opzichte van een 3-assige haspel - de extra assen staan stil, de programmeeroverhead is hoger en de kosten per eenheid van de machine worden over minder eenvoudige onderdelen verdeeld dan op een speciale lijn met lage assen. Het aantal assen moet worden ingesteld op basis van de meest complexe geometrie die de werkplaats routinematig verwacht te gebruiken, en niet op basis van de geometrie die deze ooit zou kunnen uitvoeren.
Naast het aantal assen heeft ook de manier waarop draad fysiek in de machine wordt ingevoerd invloed op de stabiliteit bij hogere snelheden. Verschillende van de ongestuurde modellen van WNJ maken gebruik van een roterende draadaanvoerstructuur in plaats van een lineaire draadaanvoer, die het bedrijf stabieler en gemakkelijker te controleren positioneert, vooral bij langere runs waar draadweerstand en spoelgeheugen in de loop van de tijd kleine variaties in de spoed kunnen introduceren.
| Astelling | Representatief model | Meest geschikt voor |
|---|---|---|
| 2–3 assen | CNC635 | Druk- en trekveren, eenvoudige geometrieën met groot volume |
| 5 assen (nokaangedreven) | CNC650Z | Haakbuigen, krullen, gecontroleerd buigen op trekveren |
| 10 assen (ongestuurd) | CNC1025 | Torsieveren, draadvormen, gemengde productie van kleine series |
| 12 assen (ongestuurd) | CNC1240 / CNC1260 / CNC1280 | Dubbele torsieveren, pagodeveren, rechthoekige en speciaal gevormde vormen |
Een machine van het nokkentype is afhankelijk van fysieke nokkenstapels en mechanische verbindingen om de draad vorm te geven, waardoor de machinekosten lager blijven en de mechanica bekend blijft bij operators die zijn opgeleid met oudere apparatuur. De afweging is de omschakeltijd: overschakelen naar een nieuwe veergeometrie betekent meestal het verwisselen van nokken en het opnieuw timen van het mechanisme met de hand.
Een nokkenloos ontwerp vervangt de nokkenstapel door onafhankelijk aangedreven servo-assen, dus een nieuw veerprofiel is een kwestie van het laden van een ander programma in plaats van het fysiek opnieuw configureren van de machine. De ongestuurde CNC-lijn van WNJ is speciaal gebouwd rond dit omschakelingsvoordeel, en het bedrijf positioneert deze voor winkels die frequente productwisselingen of korte productieruns uitvoeren in plaats van één geometrie met een zeer hoog volume.
De praktische test voor een verenmaker die tussen de twee kiest, is de bestelvariëteit, niet de bestelgrootte. Een winkel die met honderdduizenden dezelfde drukveren draait, heeft zelden nokkenloze flexibiliteit nodig. Een winkel waar elke derde bestelling een ander torsie- of pagodevormig onderdeel betreft, recupereert de hogere prijs van een ongestuurde machine meestal alleen al door de bespaarde omsteltijd.
Op een machine van het nokkentype omvat het wisselen van de veergeometrie doorgaans het verwijderen van de oude nokkenset, het installeren van de nieuwe nokken in de juiste volgorde, het opnieuw timen van de oprolkop tegen de invoerrollen en het uitvoeren van een handvol teststukken om te bevestigen dat de spoed en de diameter binnen de tolerantie vallen. Afhankelijk van de bekendheid van de machinist met de specifieke taak, kan dit minder dan een uur tot het grootste deel van een dienst duren, en wordt het tijd dat de machine geen inkomstengenererende onderdelen produceert.
Op een machine zonder ongestuurde machine is de equivalente stap het laden van een opgeslagen programma (of het schrijven van een nieuw programma op basis van de diameter-, spoed- en lengteparameters van de doelveer) en het uitvoeren van hetzelfde handvol teststukken. Er is geen sprake van fysieke verwijdering of hertiming van de nok, wat de volledige basis vormt voor het voordeel van de omschakeltijd. De wisselwerking komt in plaats daarvan tot uiting in de initiële programmeerinspanning voor een gloednieuwe geometrie die de machine nog nooit eerder heeft gebruikt, wat nog steeds het oordeel van een ervaren operator vereist, ook al hoeft het mechanisme zelf niet te worden aangeraakt.
Het draaddiameterbereik bepaalt het plafond en de bodem van wat een machine fysiek kan verwerken, en het is de moeite waard om te vergelijken met de werkelijke productiebehoeften in plaats van aan te nemen dat een groter bereik altijd beter is. De CNC-wikkelserie van WNJ is gebouwd om draaddiameters te verwerken 0,3 mm tot 8,0 mm , dat het grootste deel van het compressie-, trek- en torsieveerwerk omvat dat wordt gebruikt in ophangingscomponenten voor auto's, elektronische contacten en algemene industriële apparatuur.
Draad dunner dan ongeveer 0,5 mm gedraagt zich onder wikkelspanning anders dan materiaal van zwaardere dikte; het is gevoeliger voor zweepslagen en vereist een strakkere kalibratie van de invoerrollen. Machines met een breed bereik, zoals de overspanning van 0,3–8,0 mm hierboven, hebben doorgaans een herkalibratie van de voedingsdruk en de geleidingsspeling nodig bij het verplaatsen van het dunne uiteinde van het bereik naar het dikke uiteinde, in plaats van beide uitersten op één vaste instelling te gebruiken.
Een verenmaker die kleine elektronische veren produceert, heeft zelden de volledige capaciteit van 8,0 mm nodig, en het kopen voor een hoofdruimte die nooit wordt gebruikt, verhoogt de kosten zonder dat er meer output ontstaat. Omgekeerd heeft een winkel die onderdelen voor auto-ophangingen of zware industriële apparatuur levert, de bovenkant van dat bereik nodig en moet dit worden vergeleken met het specifieke model, aangezien niet elke CNC-veermachine in een bepaalde productlijn voor hetzelfde maximum is geschikt.
Het draaddiameterbereik is slechts de helft van het materiaalbeeld. Veerdraad verschilt ook per legering: koolstofstaal, roestvrij staal, oliegetemperde draad en speciale legeringen zoals Inconel of fosforbrons gedragen zich allemaal anders onder wikkelspanning. Hardere of meer werkhardende legeringen hebben over het algemeen lagere spoelsnelheden en conservatievere buigradii nodig om scheuren in het oppervlak te voorkomen, terwijl zachtere roestvaste soorten hogere voedingssnelheden tolereren, maar verder kunnen terugveren na het oprollen, wat betekent dat de doelspiraaldiameter die in de machine is geprogrammeerd moet worden aangepast om die terugvering te compenseren in plaats van exact overeen te komen met de voltooide specificaties.
Tolerantievereisten variëren sterk per eindgebruik. Een algemene industriële drukveer kan een variatie in de buitendiameter van een paar procent tolereren, terwijl een precisie-elektronische contactveer of een medisch aangrenzend onderdeel vaak toleranties nodig heeft die dichter bij een paar honderdsten van een millimeter liggen. Het bevestigen van de tolerantie die een bepaalde CNC-veermachine in de praktijk kan aanhouden (niet alleen de theoretische resolutie) ten opzichte van de tekentolerantie van de daadwerkelijke toepassing, is een van de vaker overgeslagen stappen bij de selectie van apparatuur, en het is de moeite waard om een proefrun op de eigen draadvoorraad van de koper aan te vragen voordat u een aankoop voltooit.
Het besturingssysteem en de servomotoren bepalen de herhaalbaarheid meer dan enig ander onderdeel van de machine. De CNC- en camless-lijnen van WNJ zijn gebouwd rond een in Taiwan gemaakt computerbesturingssysteem gecombineerd met Japanse servomotoren, een combinatie die het bedrijf presenteert als basis voor de stabiliteit van de wikkelnauwkeurigheid gedurende lange productieruns.
Verschillende oprolmachines van WNJ zijn ook uitgerust met een precisiedetectie- en volgapparaat dat de machine automatisch stopt wanneer deze een niet-gekwalificeerd onderdeel identificeert, in plaats van door te gaan met het produceren van een partij schroot voordat een operator een afwijking in de tolerantie opmerkt. Parameters zoals de buitendiameter en de buighoek kunnen op deze systemen doorgaans halverwege de run worden aangepast zonder dat u hoeft te stoppen met herprogrammeren vanaf het begin, wat van belang is bij langere diensten waarbij de draadvoorraad of de omgevingstemperatuur gedurende meerdere uren enigszins verandert.
Een tweetalige interface – Chinees en Engels samen weergegeven, zoals de bedieningspanelen van WNJ worden beschreven – verkort ook de trainingstijd op werkvloeren met gemengde nationaliteiten, wat een kleinere maar reële factor is voor fabrikanten die machines internationaal exporteren.
De draadvoorraad is niet perfect uniform van spoel tot spoel, en de omgevingstemperatuur in de werkplaats kan de stijfheid van de draad enigszins verschuiven over een run van acht tot twaalf uur. Een besturingssysteem waarmee een operator de buitendiameter of buighoek kan verschuiven zonder de productie te onderbreken en een programma opnieuw te laden, houdt een lange run binnen de tolerantie zonder de stilstand die een volledige stop-en-herprogrammeringscyclus zou kosten. Dit is een minder klinkend kenmerk op een specificatieblad dan het aantal assen of het draadbereik, maar het is vaak het verschil tussen een ploeg die een batch netjes afwerkt en een ploeg die halverwege een tweede opstelling nodig heeft.
Een detectie- en volgapparaat dat de machine stopt op een onderdeel dat buiten de tolerantie valt, is alleen nuttig als het de afmetingen controleert die er daadwerkelijk toe doen voor de toepassing – doorgaans buitendiameter, vrije lengte en, in sommige configuraties, steekconsistentie. Voordat u op deze functie vertrouwt, is het de moeite waard om precies te bevestigen welke afmetingen het detectiesysteem op een bepaald model bewaakt, aangezien een automatische stop die alleen één parameter controleert, geen defect in een andere parameter zal detecteren.
Oprollen is slechts de eerste stap. De meeste afgewerkte veren hebben ook een eindslijping nodig voor vlakke, vierkante zitvlakken en een tempereergang om de interne spanning als gevolg van het oprolproces te verlichten. Zhejiang Almachtige Spring Machine Co., ltd produceert naast zijn oprolapparatuur ook verenslijpmachines en temperovens, waardoor een verenmaker een lijn van oprollen tot tempereren bij één enkele leverancier kan betrekken in plaats van apparatuur van afzonderlijke leveranciers met verschillende besturingsinterfaces te matchen.
De slijpnauwkeurigheid heeft invloed op hoe gelijkmatig een drukveer onder belasting zit, en een ongelijkmatig geslepen uiteinde is een veelvoorkomende oorzaak van voortijdige vermoeidheidsproblemen bij ophangingsveren voor auto's en industriële compressietoepassingen. Temperen is intussen wat het instelpunt van de veer stabiliseert na het oprollen. Het overslaan of onderbelasten van deze stap is een van de meest voorkomende kwaliteitsklachten bij de productie van goedkopere veren.
| Productiefase | Uitrustingscategorie | Kwaliteitsfactor aangepakt |
|---|---|---|
| Oprollen / vormen | CNC-machine voor het oprollen van veren / ongestuurde machines | Diameter-, spoed- en vormnauwkeurigheid |
| Einde afwerking | Lente slijpmachine | Platte, vierkante eindzitplaatsen |
| Stressverlichting | Temper oven | Setpointstabiliteit bij herhaalde belasting |
Uptime, en niet de ruwe machinesnelheid, is doorgaans de grootste drijfveer voor de daadwerkelijke productie van een verenfabrikant over een heel jaar. Twee praktische onderhoudspatronen die de moeite waard zijn om te plannen: beschikbaarheid van onderdelen en zelfdiagnose.
WNJ houdt via haar distributeursnetwerk een doorlopende meerjarige inventaris van besturingskaarten bij, terwijl de firmware achterwaarts compatibel blijft, zodat oudere machineprogramma's rechtstreeks op vervangende hardware kunnen worden geladen zonder dat ze opnieuw hoeven te worden geschreven. Voor een winkel die machines draait met een afschrijvingsschema van meer dan tien jaar, vermijdt dit soort achterwaartse compatibiliteit het veel voorkomende probleem van een defect aan de besturingskaart, waardoor een verder mechanisch goede machine effectief buiten gebruik wordt gesteld.
Omdat er minder personeel is tijdens nachtelijke ritten, is onbeheerde foutdetectie belangrijker dan tijdens een volledig bemande dagdienst. De aanpak van WNJ, gebaseerd op de eigen praktijkrichtlijnen voor productiemanagers, is het uitvoeren van zelfdiagnostische scripts die veelvoorkomende afwijkingen signaleren, zoals draadbreuk, blokkering van de voeding of gereedschapsslijtage, voordat deze uitmonden in een grotere stilstand of een partij schroot.
Een verenmaker die een CNC-veermachine evalueert, en niet alleen de lijn van WNJ, zou vóór de aankoop twee directe vragen moeten stellen: hoe ver terug reikt de firmware-compatibiliteit en wat doet de machine automatisch wanneer hij een onderdeel detecteert dat buiten de tolerantie valt. Deze twee antwoorden voorspellen meer over de totale eigendomskosten dan de telling van de hoofdassen gewoonlijk doet.
Veren gemaakt op CNC-spiralen en ongestuurde apparatuur komen in een kleiner aantal eindtoepassingen terecht dan het brede 'industriële' label suggereert, en wetende op welke toepassing een werkplaats zich richt, verandert welke machinekenmerken er het meest toe doen.
Ophangsystemen, deurmechanismen, stoelverstellers en verschillende grendelconstructies zijn afhankelijk van compressie-, trek- en torsieveren die tolerantie moeten behouden bij een zeer hoog productievolume en een lange levensduur onder herhaalde belastingscycli. Dit is typisch waar de kwaliteit van het ontlaten en de consistentie van het slijpen net zo belangrijk zijn als de nauwkeurigheid van het oprollen, aangezien een veer die correct oprolt maar te weinig getemperd is, nog steeds vroegtijdig zal falen onder cyclische belasting van de auto.
Veren met een kleine diameter en lage kracht die worden gebruikt in connectoren, schakelaars en batterijcontacten bevinden zich aan het dunne uiteinde van het draaddiameterbereik en geven meestal prioriteit aan dimensionale consistentie boven de ruwe uitvoersnelheid, aangezien een enkele batch die buiten de tolerantie valt een hele stroomafwaartse assemblagerun kan beïnvloeden.
Algemene industriële apparatuur – van apparaten tot zwaardere machines – omvat het breedste scala aan veertypen en is vaak de plek waar de ongestuurde flexibiliteit van een werkplaats het meest wordt gebruikt, aangezien bestellingen van industriële apparatuur meestal kleinere series met meer gevarieerde veergeometrieën zijn vergeleken met de grote aantallen enkelvoudige onderdelen in de automobielsector.
De meeste wikkeldefecten zijn terug te voeren op een klein aantal hoofdoorzaken, en het vaststellen van welke oorzaak de oorzaak is, gaat sneller met behulp van een referentietabel dan met vallen en opstaan op de werkvloer.
| Defect | Typische oorzaak | Eerste aanpassing om te proberen |
|---|---|---|
| Inconsistente buitendiameter | Versleten oprolpunt of onstabiele draadaanvoerdruk | Inspecteer en vervang het oprolpunt; controleer de druk van de invoerrol opnieuw |
| Ongelijke steek langs de spoel | Slijtage van het spoedgereedschap of fluctuaties in de voedingssnelheid | Controleer de staat van het pitchgereedschap; controleer de snelheidsstabiliteit van de voedingsmotor |
| Oppervlaktescheuren in bochten | Buigradius te krap voor de draadlegering, of oprolsnelheid te hoog | Vergroot de buigradius of verlaag de wikkelsnelheid voor de gebruikte legering |
| Veerlengte die over een run afwijkt | Slijtage van het snijgereedschap of afwijkende draadspanning | Vervang het snijmes; spanrol opnieuw kalibreren |
| Voortijdig vermoeiingsfalen na ontlaten | Te weinig tempereren of ongelijkmatig slijpen aan de veeruiteinden | Controleer de cyclustijd van de temperoven en de haaksheid van het slijpen |
Het volgende is een illustratief voorbeeld dat een verenmaker kan aanpassen met zijn eigen cijfers. Het is geen offerte of een specifieke machineprijs, aangezien de werkelijke apparatuurkosten variëren afhankelijk van het aantal assen, het draadbereik en de opties.
Stel dat een werkplaats momenteel een torsieveerbestelling uitbesteedt die het equivalent van een bescheiden bedrag van vijf cijfers per jaar aan externe verwerkingskosten kost, en dat een ongestuurde CNC-machine die die geometrie intern kan uitvoeren, de totale landkosten – machine, vracht en installatie – in de laagste zes cijfers brengt. Als het in-house brengen van het werk ook de capaciteit opent om meer vergelijkbare orders aan te nemen tegen een vergelijkbare marge, wordt de effectieve terugverdientijd aanzienlijk korter vergeleken met alleen de verplaatste outsourcingkosten.
| Factor | Wat moet u aansluiten |
|---|---|
| Huidige uitgaven voor outsourcing | Jaarlijkse vergoedingen betaald aan een externe verenmaker voor het doelonderdeel |
| Machinelandingskosten | Apparatuurprijs plus vracht, invoerrechten en installatie |
| Extra bedrijfskosten | Operatortijd, draadvoorraad, onderhoud en nutsvoorzieningen |
| Waarde reservecapaciteit | Bijkomende bestellingen kan de machine buiten het originele onderdeel opnemen |
De terugverdientijd is, simpel gezegd, de landkosten gedeeld door de netto jaarlijkse besparingen als gevolg van verplaatste outsourcing plus de eventuele marge die wordt behaald op nieuwe orders voor reservecapaciteit. Winkels die alleen de cijfers vergelijken met dat ene onderdeel dat tot de aankoop heeft geleid, hebben de neiging de terugverdientijd te overschatten, omdat de flexibiliteit van een ongestuurde machine meestal voor meer dan één onderdeel wordt gebruikt als deze eenmaal op de grond ligt.
Het intern verenrollen is niet automatisch de betere keuze, en de beslissing komt meestal neer op het ordervolume, de variëteit aan onderdelen en hoeveel controle de koper nodig heeft over de doorlooptijd.
Het beslissingspunt dat het vaakst over het hoofd wordt gezien, is de overhead voor kwaliteitscontrole. Intern oprollen geeft direct inzicht in elke batch terwijl deze wordt geproduceerd, terwijl uitbesteding de inspectielast verschuift naar inkomende kwaliteitscontroles op geleverde onderdelen – een reële kostenpost, zelfs als de uitbestedingsfactuur zelf er op papier goedkoper uitziet.
Een CNC-veermachine is geen plug-and-run-apparaat, en het overslaan van de voorbereiding van de locatie is een van de meest voorkomende oorzaken van een moeilijke eerste paar weken na levering.
De meeste CNC-coil- en ongestuurde machines hebben een stabiele driefasige voeding nodig die is afgestemd op het servomotorverbruik van de machine, samen met schone perslucht voor pneumatische toevoer- en klemfuncties waar deze worden gebruikt. Vloerbelasting en trillingsisolatie zijn van groter belang op ongestuurde machines met hogere assen, omdat hun nauwere toleranties gevoeliger zijn voor door de vloer overgebrachte trillingen van aangrenzende apparatuur zoals persen of zware slijpmachines.
De eerste inbedrijfstelling omvat doorgaans het uitvoeren van proefonderdelen over de draaddiameters en geometrieën die de werkplaats verwacht te produceren, het bevestigen van toleranties ten opzichte van de eigen meters van de werkplaats in plaats van alleen het testrapport van de fabrikant, en het trainen van operators over zowel routinematige parameteraanpassingen als de basisstappen voor probleemoplossing die in de bovenstaande defecttabel worden behandeld. Winkels die een inbedrijfstellingsperiode inbouwen met echt productiedraad, in plaats van een machine te accepteren op basis van een enkel demonstratiemonster, hebben de neiging kalibratieproblemen op te merken voordat ze in een klantgerichte batch verschijnen.
| Term | Wat het betekent |
|---|---|
| Oprolpunt | Het gereedschap dat draad in de opgerolde diameter geleidt terwijl het door de machine wordt gevoerd |
| Pitch-tool | Het gereedschap dat de afstand tussen de spoelen over de lengte van de veer regelt |
| Terugveren | De mate waarin draad na het buigen ontspant naar zijn oorspronkelijke vorm, waarvoor de machine moet worden geprogrammeerd om dit te compenseren |
| Vrije lengte | De lengte van een voltooide veer wanneer deze niet onder belasting staat |
| Camless | Een machineontwerp waarbij gebruik wordt gemaakt van onafhankelijk aangedreven servo-assen in plaats van mechanische nokkenstapels om draad te vormen |
Verenmakers buiten China die een leverancier van CNC-veermachines beoordelen, wegen doorgaans drie dingen mee die verder gaan dan het specificatieblad van de machine: taalondersteuning, logistiek van reserveonderdelen en regionale servicedekking. WNJ heeft in eigen land vestigingen gebouwd in Shanghai, Beijing en de provincie Shandong, samen met internationale agenten in Europa, Turkije, India, Zuid-Korea en Argentinië, waardoor de weg voor onderdelen- en serviceaanvragen buiten het vasteland van China wordt verkort.
Bij elke buitenlandse bestelling is het de moeite waard om drie dingen rechtstreeks bij de fabrikant te bevestigen voordat u een aankoop afrondt: welke agent of welk kantoor dekt de regio van de koper, de verwachte doorlooptijd voor slijtageonderdelen zoals geleidebussen en snijgereedschappen, en of de machinedocumentatie en de besturingsinterface beschikbaar zijn in de werktaal van de koper.
Een veeroprolmachine is voornamelijk gebouwd om draad in de vorm van een spiraalvormige druk- of trekveer te wikkelen. Een veervormmachine (ook wel draadvormmachine genoemd) omvat een breder scala aan gebogen en gevormde draadonderdelen die verder gaan dan een eenvoudige spoel, inclusief beugels, haken en aangepaste draadvormen die worden gebruikt in auto- en elektronica-assemblages.
Eenvoudige torsieveren kunnen vaak op een 5-assige nokkenaangedreven machine worden geproduceerd. Dubbele torsieveren, pagodevormige torsiedelen of torsieveren gecombineerd met secundair buigen vereisen doorgaans een 10-assige of 12-assige ongestuurde machine, aangezien deze geometrieën onafhankelijk bestuurde buigarmen nodig hebben in plaats van een vaste nokkenreeks.
Het hangt volledig af van de productmix en niet van één enkel ideaal aantal. Een winkel die kleine elektronica of veren voor apparaten maakt, hoeft zelden boven de 3 mm te komen, terwijl ophangingen voor auto's en zware industriële apparatuur doorgaans machines nodig hebben met een nominale waarde tot 8,0 mm, wat overeenkomt met het hogere bereik van CNC-spoelseries zoals WNJ's.
Het hangt meer af van de ordervariëteit dan van het ordervolume. Een winkel die een of twee veergeometrieën op hoog volume draait, recupereert zelden het prijsverschil. Een werkplaats waar regelmatig wordt gewisseld tussen verschillende veervormen, recupereert de extra kosten doorgaans door de tijd die wordt bespaard door de timing van de nokkenstapels tussen de banen niet opnieuw in te stellen.
Een praktische basislijn is het beoordelen van de reservevoorraad besturingskaarten en de achterwaartse compatibiliteit van de firmware op het moment van aankoop en opnieuw bij elke vernieuwing van de apparatuur in een grote winkel, aangezien een defect aan de besturingskaart zonder een compatibele vervanging een van de meest voorkomende redenen is dat een verder mechanisch goede oprolmachine voortijdig met pensioen gaat.
Het is niet strikt vereist, maar het aanschaffen van spoel-, slijp- en tempereerapparatuur van één leverancier – zoals bij de gecombineerde productlijn van WNJ – vereenvoudigt doorgaans de training van besturingsinterfaces en servicecontactpunten vergeleken met het matchen van apparatuur van afzonderlijke leveranciers met verschillende systemen.
Uitbesteden aan een verenfabrikant is over het algemeen zinvoller bij lage of onregelmatige ordervolumes, eenmalige prototypes of geometrieën die zo zeldzaam zijn dat een speciale interne machine het grootste deel van het jaar stil zou staan. Zodra het volume stabiel genoeg is om een machine redelijk inzetbaar te houden, biedt intern oprollen meestal een betere controle van de doorlooptijd en direct inzicht in de kwaliteit.
De meest voorkomende oorzaken zijn een versleten oprolpunt of een onstabiele draadaanvoerdruk. Het inspecteren en, indien nodig, vervangen van het opwikkelpunt en vervolgens het opnieuw controleren van de druk op de invoerrol, is de standaard eerste stap bij het oplossen van problemen voordat wordt aangenomen dat het besturingsprogramma zelf de fout heeft begaan.
De meeste machines hebben een stabiele driefasige stroomvoorziening nodig die is afgestemd op de trekkracht van de servomotor, schone perslucht waar pneumatische functies worden gebruikt, en voldoende vloerbelasting met trillingsisolatie - vooral voor ongestuurde machines met hogere assen, waarvan de nauwere toleranties gevoeliger zijn voor trillingen van apparatuur in de buurt.
