Knikken vindt plaats wanneer een drukveer wordt belast voorbij een punt waarop deze niet langer recht langs zijn as kan blijven, en de spoelen zijwaarts verschuiven in plaats van gelijkmatig samen te drukken. Een veer knikt wanneer de vrije lengte meer dan ongeveer vier keer de gemiddelde spoeldiameter bedraagt en deze niet wordt ondersteund door een staaf, gat of bevestiging. Dit is een geometrieprobleem voordat het een materieel probleem is: een slanke, ongeleide veer gedraagt zich onder belasting als een dunne kolom, en zodra de drukkracht een kritische drempel overschrijdt, buigt de veer naar buiten in plaats van in een rechte lijn samen te drukken.
De praktische consequentie is niet academisch. Een verbogen veer schuurt tegen de behuizingswand, slijt ongelijkmatig, verliest krachtnauwkeurigheid en blijft bij veel constructies uiteindelijk vastlopen of breekt op het contactpunt. Iedereen die ontwerpt met drukveren, of een verenmachine opzet om ze te produceren, moet weten waar de kniklijn zit voordat de veer ooit in het veld wordt belast.
Veeringenieurs gebruiken één enkele verhouding om het knikrisico te signaleren vóór elke belastingberekening: de vrije lengte gedeeld door de gemiddelde spiraaldiameter, geschreven als L / D. Dit is dezelfde logica die wordt gebruikt voor slanke kolommen in de bouwtechniek, aangepast aan spiraalveren.
Deze cijfers zijn afkomstig van klassieke veerontwerpreferenties zoals het technische handboek van de Associated Spring/Barnes Group en vormen nog steeds de basislijn waartegen de meeste fabrikanten vandaag de dag ontwerpen. Een veer met L/D = 4 en vrije uiteinden kan meer dan 60 procent van zijn theoretische draagvermogen verliezen door knikken voordat hij ooit een vaste hoogte bereikt.
De slankheidsratio alleen vertelt niet het hele verhaal. De manier waarop de twee uiteinden van de veer worden vastgehouden, verandert de kritische knikbelasting dramatisch, omdat vaste uiteinden weerstand bieden aan de zijwaartse buiging die vrije uiteinden niet kunnen.
| Eindconditie | Beschrijving | Relatieve eindvoorwaardeconstante |
|---|---|---|
| Beide uiteinden vast tegen rotatie | Eindigt plat, geslepen en vierkant tegen stijve platen | 0.5 |
| Eén vast, één scharnierend | Gebruikelijk bij eenzijdige zuiger- of plunjerarmaturen | 0.707 |
| Beide uiteinden scharnierend (vastgezet) | Vrij draaibaar, maar gecentreerd aan beide uiteinden | 1.0 |
| Eén vast, één gratis | Cantilever-stijl laden, in het slechtste geval | 2.0 |
Een veer die aan beide uiteinden is bevestigd, kan ongeveer vier keer de doorbuiging van dezelfde veer verdragen die met één vrij uiteinde is belast voordat het knikken begint. Dit is de reden waarom geschroefde, platgeslepen veeruiteinden zo vaak worden gespecificeerd in industriële assemblages: de armatuur zelf wordt onderdeel van het anti-knikontwerp.
Voor ontwerpers die liever een feitelijk getal dan een vuistregel nodig hebben, kan de kritische doorbuigingsverhouding (doorbuiging bij knik gedeeld door de vrije lengte) worden geschat op basis van een standaardcurve op basis van L/D en de eindconditieconstante, gecombineerd met de veerindex en de Poisson-verhouding van het materiaal. In de praktijk slaan de meeste fabrikanten de berekening van de gesloten vorm over en halen ze in plaats daarvan de verhouding uit een gepubliceerde knikgrafiek en vermenigvuldigen deze vervolgens met de vrije lengte van de veer om de werkelijke kritische doorbuiging in millimeters of inches te krijgen.
Als werkvoorbeeld: een stalen drukveer met een vrije lengte van 60 mm en een gemiddelde diameter van 12 mm heeft een L/D van 5,0. Als beide uiteinden vast zijn, ligt de kritische doorbuigingsverhouding op een standaardkaart rond de 0,30, wat betekent dat de veer veilig ongeveer 18 mm kan doorbuigen voordat het risico op knikken aanzienlijk wordt. Als diezelfde veer maar één uiteinde vast en één uiteinde vrij had, zou de veilige doorbuiging dalen tot ongeveer 6 tot 8 mm , een verschil dat groot genoeg is om een ontwerp te laten mislukken dat nooit aan de eindvoorwaarden is getoetst.
De op grafieken gebaseerde methode bestaat omdat de exacte oplossing in gesloten vorm voor het knikken van spiraalveren de effectieve buig- en torsiestijfheid van de veer omvat, die beide tegelijkertijd afhankelijk zijn van de draaddiameter, de spoeldiameter en de schuifmodulus van het materiaal. In plaats van dat verband voor elk onderdeel helemaal opnieuw op te lossen, houden de meeste veeringenieurs een knikcurve bij de hand, zetten L / D op één as uit en lezen de kritische doorbuigingsverhouding af van de corresponderende eindconditielijn. Dit is sneller op de werkvloer en herhaalbaar binnen een technisch team, wat in de dagelijkse praktijk belangrijker is dan het schrappen van decimalen uit een theoretisch model.
Een uitgewerkt voorbeeld maakt het proces concreet. Beschouw een drukveer bedoeld voor een handbediende klepactuator, met de volgende startspecificatie:
Stap één is de slankheidsratio: 80 gedeeld door 14 geeft een L/D van 5,7, wat al boven de drempel van 5,3 ligt, waarbij knikken eerder als waarschijnlijk dan als mogelijk wordt beschouwd. Stap twee is de eindvoorwaarde. Omdat de veer eenvoudigweg tussen twee vlakke platen zit zonder bevestiging, gedragen beide uiteinden zich scharnierend in plaats van vast, wat een eindconditieconstante van 1,0 oplevert, waarbij het middelste geval in plaats van het beste geval is.
Stap drie is het aflezen van de kritische doorbuigingsverhouding voor L/D van 5,7 met vastgezette uiteinden uit een standaard knikgrafiek, die bijna 0,20 bedraagt. Vermenigvuldiging van deze verhouding met de vrije lengte van 80 mm levert een kritische doorbuiging op van slechts 16 mm. Omdat de toepassing een werkdoorbuiging van 22 mm vereist, zal deze veer knikken voordat deze het beoogde werkingspunt bereikt. Het gespecificeerde ontwerp zal tijdens gebruik falen, ook al zien de draaddiameter en het draagvermogen er op papier correct uit.
Stap vier is het repareren. Drie opties lossen het probleem op zonder de output van de veerkracht te veranderen: voeg een geleidestang toe door de binnendiameter van de spoel met een afmeting voor een buitendiameter van ongeveer 12 mm, waardoor de effectieve kritische doorbuiging ruim boven de 22 mm komt; specificeer gesloten en geslepen uiteinden tegen de platen om de eindconditie constant naar 0,5 te verplaatsen; of de veer opsplitsen in twee veren van 40 mm in serie met een centrale geleider, waardoor de effectieve L/D van elk segment daalt tot 2,85, comfortabel onder de veilige drempel zonder dat er helemaal geen geleider nodig is. Dit soort controle, uitgevoerd voordat het gereedschap wordt gesneden, is veel goedkoper dan een veldfout die wordt ontdekt nadat duizenden eenheden in gebruik zijn genomen.
De veerindex, de verhouding tussen de gemiddelde spoeldiameter en de draaddiameter, wordt meestal besproken in de context van spanningsconcentratie en wikkelmoeilijkheden, maar wordt ook meegenomen in de knikberekening omdat deze de verhouding tussen de axiale stijfheid van een veer en de buigstijfheid ervan beïnvloedt. Een veer met een lage index, strak gewikkeld ten opzichte van de draadgrootte, gedraagt zich stijver bij het buigen ten opzichte van de axiale snelheid, wat de knikweerstand bescheiden verbetert in vergelijking met een veer met een hoge index van dezelfde L / D.
Praktisch gezien is dit een secundair effect. Een verandering van de veerindex van 6 naar 10 verschuift de kritische doorbuigingsverhouding met slechts enkele procentpunten , veel minder dan de zwaai veroorzaakt door de eindconditie of de slankheidsverhouding. Ontwerpers moeten niet vertrouwen op het aanspannen van de veerindex als vervanging voor het geleiden van een veer die al voorbij de veilige L/D-drempel is, maar het is de moeite waard om te weten als secundaire hefboom wanneer een ontwerp dicht bij de grens zit en een kleine marge alles is wat nodig is.
De veerindex heeft ook een praktische opwikkelimplicatie die teruggaat naar knikcontrole. Veren met een zeer lage index, lager dan ongeveer 4, zijn moeilijker consistent op te winden op een veermachine en zijn gevoeliger voor variaties in de diameter van de spiraal, waardoor elk theoretisch knikvoordeel door inconsistentie van onderdeel tot onderdeel teniet kan worden gedaan. Veren met een zeer hoge index, boven ongeveer 12, winden gemakkelijker op, maar zijn inherent flexibeler bij het buigen, wat de knikweerstand tegengaat. De meeste industriële drukverenontwerpen bevinden zich deels om deze reden in het indexbereik van 5 tot 9, waarbij de consistentie van de wikkeling wordt gecompenseerd door knik- en spanningsprestaties samen.
Alles wat tot nu toe is besproken, gaat uit van een statische of langzaam uitgeoefende belasting, en dat is de manier waarop knikgrafieken worden opgebouwd. Echte vergaderingen belasten vaak een veer cyclisch, en dynamische omstandigheden veranderen het beeld op manieren die statische kaarten niet direct weergeven.
Drie dynamische effecten zijn in de praktijk van belang. Ten eerste kan een veer die dicht bij zijn statische knikdrempel werkt, met tussenpozen knikken onder cyclische belasting, zelfs als hij een statische controle doorstaat, omdat kortstondige zijbelastingen als gevolg van trillingen, verkeerde uitlijning of impact een marginale veer gedurende een fractie van een cyclus voorbij de drempel kunnen duwen. Ten tweede concentreren herhaalde knikgebeurtenissen de buigspanning op het punt van maximale laterale afbuiging, wat vermoeiingsscheuren op die locatie versnelt in plaats van de spanning gelijkmatig rond de spiraal te verdelen, zoals een juiste axiale veer zou doen. Ten derde is resonantie los van knik van belang: als de werkfrequentie de natuurlijke piekfrequentie van de veer benadert, kunnen spoelen uit fase met elkaar stuiteren, wat van buitenaf lijkt op knikken, maar een andere storingsmodus is met een andere oplossing, meestal demping of een verandering in draaddiameter in plaats van geleiden.
De praktische richtlijn voor cyclische toepassingen is om te ontwerpen met extra marge onder de statische knikdrempel in plaats van te ontwerpen volgens de lijn. Een gebruikelijke industriële praktijk is om de werkdoorbuiging op of onder 80 procent van de berekende kritische doorbuiging te houden voor elke veer die meer dan een paar honderd belastingscycli zal ondergaan. , dat het extra risico van dynamische zijdelingse belasting absorbeert zonder dat voor elk onderdeel een volledige dynamische knikanalyse nodig is.
Het knikken is niet gelijkmatig verdeeld over de toepassingen. Het concentreert zich overal waar lange, ongeleide veren worden gecombineerd met strakke verpakking of hoge doorbuigingsvereisten.
| Toepassingsgebied | Typische knikdriver | Gemeenschappelijke verzachting |
|---|---|---|
| Ophangings- en koppelingsassemblages voor auto's | Lange verplaatsingen vereist in een smalle boring | Geleidehuls geïntegreerd in de behuizingsboring |
| Industriële klepactuatoren | Hoge kracht vereist een langere veer met een vaste diameter | Centrale geleidestang plus gesloten en geslepen uiteinden |
| Handgereedschap en schakelaars | Zeer slanke behuizingen beperken de spoeldiameter | Twee kortere veren in serie met een centrale sluitring |
| Verpakkings- en doseermachines | Hoogcyclische werking versterkt marginale ontwerpen | Extra doorbuigingsmarge onder de statische kniklimiet |
| Meubilair en mechanische hardware | De druk op de kosten ontmoedigt geleidestangen | Verlaag L/D door de spoeldiameter binnen de beschikbare ruimte te vergroten |
De rode draad in alle vijf de categorieën is de verpakkingsdruk. Het risico op knikken ontstaat zelden als een ontwerper een slechte veer kiest; het komt van een behuizing, boring of voetafdruk die een langere, dunnere veer dwingt dan de ideale L / D zou suggereren, en dat is precies de reden waarom geleidestangen, hulzen en gesplitste veerconstructies bestaan als standaardoplossingen in plaats van als uitzonderingen.
Niet elke veermachine heeft dezelfde tolerantieband, en de opening is belangrijker voor knikgevoelige ontwerpen dan voor eenvoudige veren met een lage slankheid, waarbij een grotere tolerantie weinig effect heeft.
| Lentemachine Type | Typische spoeldiametercontrole | Beste pasvorm voor knikgevoelige onderdelen |
|---|---|---|
| Mechanische nokkenaangedreven veermachine | Bredere batch-tot-batch variatie, afhankelijk van het gereedschap | Lage L/D-onderdelen waar de knikmarge genereus is |
| CNC-veeroprolmachine, open lus | Verbeterde herhaalbaarheid, sommige drift tijdens lange runs | Matige L/D-onderdelen met een geleidestang als back-up |
| CNC-veermachine met gesloten draadaanvoer en inline-meting | Strakke, continu gecorrigeerde tolerantie gedurende de run | Hoge L/D of strak geleide onderdelen waar de speling klein is |
| Geautomatiseerde eindslijpcel gecombineerd met een veermachine | Controleert de haaksheid van het uiteinde direct in plaats van de spoeldiameter | Elk ontwerp dat vertrouwt op vaste of bijna vaste eindvoorwaarden |
De boodschap voor iedereen die een knikgevoelige veer specificeert, is om de tolerantiecapaciteit van de veermachine af te stemmen op hoe dicht het ontwerp bij de knikdrempel ligt. Een ontwerp met een royale marge onder de kritische doorbuiging kan de grotere variatie van een oudere mechanische veermachine verdragen. Een ontwerp dat afhankelijk is van een krappe geleidingsspeling of een bijna vaste eindvoorwaarde heeft de strakkere, gemeten output van een CNC-veermachine met gesloten lus nodig, omdat zelfs een kleine afwijking van de spoeldiameter de geleidingsspeling kan sluiten of de effectieve eindvoorwaarde voldoende kan verschuiven om knik in een fractie van de batch te veroorzaken.
Naast de kernregels die al aan de orde zijn gekomen, komen er herhaaldelijk een aantal minder voor de hand liggende fouten naar voren in de beoordelingen van mislukkingen.
De meeste knikfouten bij productieassemblages zijn terug te voeren op een handvol vermijdbare ontwerpkeuzes. De volgende regels worden gebruikt bij het ontwerpen van industriële veren om een drukveer stabiel te houden gedurende zijn volledige werkslag.

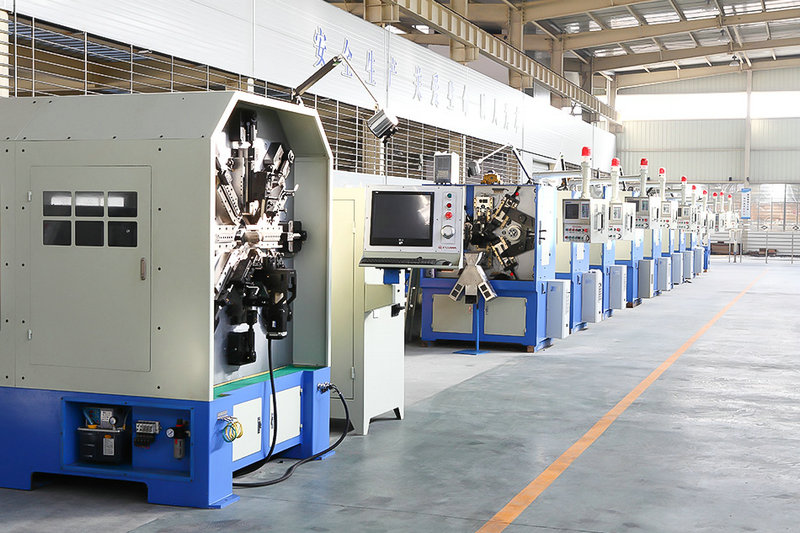

De knikweerstand wordt bepaald op de ontwerptekening, maar wordt alleen gerealiseerd als de veer daadwerkelijk volgens die geometrie is opgerold. Dit is waar de veermachine die bij de productie wordt gebruikt een directe rol speelt. Een CNC-veermachine die nauwe toleranties hanteert op het gebied van spoedconsistentie, spiraaldiameter en haaksheid van de geslepen uiteinden, produceert veren die zich veel dichter bij de berekende knikdrempel gedragen dan veren die op losjes onderhouden apparatuur zijn opgerold.
Voor het knikgedrag zijn vooral drie toleranties van belang:

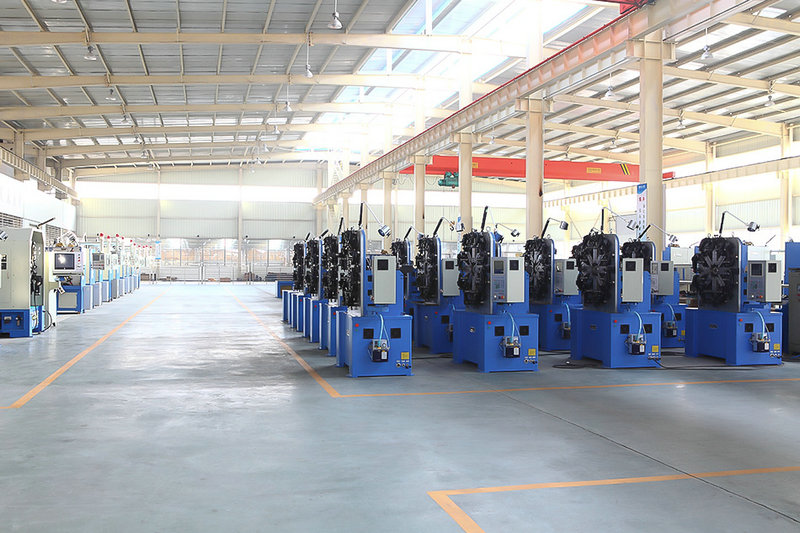

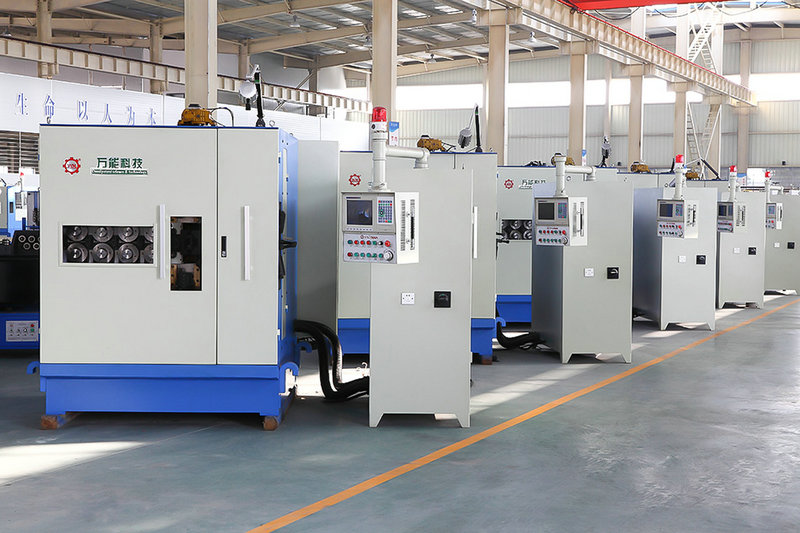

Een moderne CNC-veeroprolmachine met gesloten draadaanvoercontrole en geautomatiseerd eindslijpen kan toleranties in de spoeldiameter binnen een paar honderdsten van een millimeter vasthouden, wat zo strak is dat de fysieke veer overeenkomt met de knikgrafiek die in de ontwerpfase werd gebruikt. Veren die op oudere mechanische veermachines zijn gewikkeld zonder die feedbackcontrole hebben de neiging om meer variatie per onderdeel te vertonen, wat een van de redenen is dat knikklachten soms inconsistent over een productiebatch heen voorkomen in plaats van over elke eenheid.
Materiaal beïnvloedt de knik indirect, via de Poisson-verhouding en de afschuifmodulus die in de knikgrafiek wordt gebruikt, maar het effect is klein vergeleken met de geometrie en de eindomstandigheden. Door over te schakelen van muziekdraad naar roestvrij staal 302 verandert de kritische knikdoorbuiging met slechts enkele procenten voor dezelfde geometrie , omdat beide materialen vergelijkbare Poisson-verhoudingen hebben in het bereik van 0,28 tot 0,30. De veel grotere hendels behouden de slankheidsverhouding, de eindvastheid en de uitlijning van de lading. De materiaalkeuze is nog steeds van belang voor de levensduur tegen vermoeiing, de corrosieweerstand en de temperatuurprestaties, maar mag op zichzelf niet als een knikfixatie worden beschouwd.
Het knikken is niet altijd zichtbaar aan de buitenkant, vooral niet in een gesloten behuizing. Veel voorkomende veldborden zijn onder meer:
| Waargenomen symptoom | Waarschijnlijke oorzaak |
|---|---|
| Groeven of heldere slijtagesporen aan de binnenkant van de behuizingsboring | De veer buigt zijwaarts en maakt onder belasting contact met de muur |
| Inconsistente krachtmetingen op dezelfde samengedrukte hoogte over eenheden heen | Sommige eenheden hebben de knikdrempel overschreden, andere niet |
| Hoorbaar ratelen of een verandering in geluid tijdens bediening | De spoelen maken af en toe contact met de behuizing of een geleidestang |
| Voortijdige vermoeiingsscheuren bij één gelokaliseerde spoel in plaats van verdeelde slijtage | Herhaaldelijk zijwaarts laden door knikken concentreert de spanning op een bepaald punt |
Als een van deze symptomen optreedt, is de snelste diagnostische stap het meten van de vrije lengte en de gemiddelde diameter van het daadwerkelijke onderdeel en het opnieuw berekenen van de L/D, in plaats van aan te nemen dat het oorspronkelijke ontwerpnummer nog steeds van toepassing is. Door gereedschapsslijtage op een veermachine kan de diameter van de spoel geleidelijk buiten de oorspronkelijke tolerantieband komen te liggen, wat de moeite waard is om te controleren als er knikklachten optreden bij een veer die al jaren correct presteert.
Deel de vrije lengte door de gemiddelde spoeldiameter. Als het resultaat lager is dan 4, is het onwaarschijnlijk dat knikken een probleem zal zijn bij de meeste armaturen. Als het meer dan 4 is, zorg dan voor een geleidestang, geleidehuls of vaste eindvoorwaarden.
Ja. Het knikken wordt bepaald door doorbuiging en slankheid, niet door de vraag of de veer het aangegeven draagvermogen heeft bereikt. Een slanke, ongeleide veer kan knikken bij 40 tot 60 procent van de nominale doorbuiging.
Een geleidestang van de juiste maat lost het merendeel van de knikgevallen op, maar hij heeft voldoende speling nodig om te voorkomen dat hij onder zijdelingse belasting tegen de spoel-ID blijft plakken, en hij moet lang genoeg zijn om de veer tijdens zijn volledige samengedrukte slag te ondersteunen, en niet alleen op vrije lengte.
Het knikken zoals hier beschreven is specifiek voor drukveren. Trekveren worden onder spanning belast en knikken niet op dezelfde manier, en torsieveren falen door verschillende mechanismen die verband houden met buigspanning op het spoellichaam en de benen in plaats van zijdelingse instabiliteit.
Kleine variaties in vrije lengte, spoeldiameter of haaksheid van het uiteinde als gevolg van het oprolproces kunnen de feitelijke L/D- en eindconditie net genoeg verschuiven om het ene onderdeel dichter bij de knikdrempel te brengen dan het andere. Dit is de reden dat de tolerantiecontrole op de veermachine die voor de productie wordt gebruikt, wordt behandeld als onderdeel van het knikontwerp en niet als een afzonderlijk kwaliteitsprobleem.
Voor. Het controleren van de slankheidsverhouding en de eindconditieconstante in de tekenfase is veel goedkoper dan het ontdekken van knikken nadat het gereedschap en de opstelling van een veermachine al in productie zijn genomen.
Nee. De veerindex heeft een reëel, maar secundair effect op de knikweerstand, waarbij de kritische doorbuiging doorgaans slechts met een klein percentage wordt verschoven. De slankheidsverhouding en de eindconditie blijven de twee factoren die bepalen of een veer knikt.
Een gebruikelijke aanpak is om de werkdoorbuiging op of onder ongeveer 80 procent van de berekende kritische doorbuiging te houden voor elke veer met regelmatige cyclische belasting, aangezien kortstondige zijbelastingen en trillingen een marginaal ontwerp met tussenpozen voorbij de statische drempel kunnen duwen.
Ja. Een statische controle bevestigt dat de veer niet zal knikken onder een langzaam uitgeoefende belasting, maar herhaaldelijk fietsen introduceert trillingen, tijdelijke verkeerde uitlijning en golfeffecten waar een statische berekening geen rekening mee houdt. Daarom wordt een extra doorbuigingsmarge aanbevolen voor cyclische onderdelen.
Nee. Resonantie, ook wel veerstoot genoemd, treedt op wanneer de werkfrequentie de natuurlijke frequentie van de veer benadert en de spoelen uit fase met elkaar oscilleren. Het kan lijken op knikken in termen van onregelmatige krachtuitvoer, maar het wordt aangepakt door middel van demping of een verandering van de draaddiameter in plaats van door geleiding.
Ja. De belastings- en doorbuigingswaarden zijn afhankelijk van de draaddiameter, de spoeldiameter en het aantal actieve spoeltjes bij elkaar, zodat twee veren op papier kunnen passen terwijl ze verschillende vrije lengtes of gemiddelde diameters hebben, waardoor de slankheidsverhouding en dus de knikdrempel voor elk onderdeel verandert.
Het aantal actieve spoelen beïnvloedt de veerconstante en dus de vrije lengte die nodig is om een bepaalde belasting te leveren, wat indirect de slankheidsverhouding verandert. Het wordt niet als aparte variabele in de kniktabel opgenomen, zoals de vrije lengte, gemiddelde diameter en eindconditie dat doen.
