Metaaldraad buigen: materialen, machines en procesgids

Wat u moet weten voordat u metaaldraad buigt

Het buigen van metaaldraad is geen enkelvoudig proces; het is een categorie van precisieproductiebewerkingen die aanzienlijk varieert, afhankelijk van het draadmateriaal, de diameter, de vereiste geometrie en het productievolume. Het korte antwoord: voor kleine volumes of ambachtelijke toepassingen zijn handmatige gereedschappen en eenvoudige mallen voldoende om de klus te klaren; voor productie op industriële schaal, een speciale veerbuigmachine of een CNC-draadvormmachine is de enige haalbare weg naar consistente kwaliteit en kostenefficiëntie.

Als u vanaf het begin de mechanismen achter het correct buigen van metaaldraad begrijpt, voorkomt u de meest voorkomende en dure fouten: misrekeningen bij terugvering, scheuren in het oppervlak, fouten bij het harden en inconsistentie in afmetingen tussen batches. Dit artikel behandelt materiaalgedrag, gereedschapsselectie, machinetypen, procesparameters en kwaliteitscontrole, met concrete gegevens uit de industriële praktijk.

Hoe metaaldraad zich gedraagt onder buigkracht

Bij elke buigoperatie van metaaldraad zijn er twee concurrerende verschijnselen: elastische vervorming en plastische vervorming. De elastische zone veert terug wanneer de kracht wordt losgelaten; de kunststofzone behoudt de nieuwe vorm. De verhouding tussen de twee bepaalt hoeveel "overbuigen" nodig is om een ​​doelhoek te raken - een kritische berekening voor elk precisiecomponent.

Springback: de belangrijkste bron van maatfouten

Terugveren treedt op omdat de buitenste vezels van een gebogen draad elastische vervorming ondergaan en zich gedeeltelijk herstellen nadat het buiggereedschap wordt losgelaten. De omvang van de terugvering hangt af van drie variabelen:

• De verhouding tussen buigradius en draaddiameter (R/d-verhouding): een lagere R/d-verhouding produceert meer permanente vervorming en minder terugvering.
• De vloeigrens van het draadmateriaal: zeer sterk roestvrij staal (vloeigrens 500–700 MPa) veert aanzienlijk meer terug dan zachtgegloeid koper (vloeigrens 70–100 MPa).
• Arbeidshardingsindex: materialen met een hoge rekverhardingsexponent (n-waarde) verstijven terwijl ze vervormen, waardoor het terugveringsgedrag halverwege de buiging verandert.

In de praktijk kan het zijn dat voor een roestvrijstalen draad van 1,2 mm die in een hoek van 90° is gebogen, een gereedschapshoek van 97°–103° nodig is om te compenseren voor terugvering, afhankelijk van de temperatuur. Een moderne CNC-veerbuigmachine houdt hier automatisch rekening mee via hoekcompensatie met gesloten lus, maar bij handmatige of semi-automatische instellingen moet de operator de correctie empirisch instellen.

Minimale buigradius per materiaal

Pogingen om metaaldraad onder de minimale buigradius te buigen, veroorzaken scheuren op het buitenoppervlak of knikken op het binnenoppervlak. De onderstaande tabel geeft referentiewaarden voor veelgebruikte draadmaterialen:

Deze cijfers onderstrepen waarom de selectie van draadmateriaal vóór de gereedschapsselectie plaatsvindt en niet erna. Een veerbuigmachine die is ingericht voor koolstofarme staaldraad zal onderdelen produceren die buiten de tolerantie vallen als de operator overschakelt op roestvrij staal zonder de buighoek en de gereedschapsgeometrie opnieuw te kalibreren.

Draaddiameterbereik en het effect ervan op gereedschap en machineselectie

Draaddiameter is de meest beslissende factor bij de keuze van apparatuur. De vereiste buigkracht schaalt met de derde macht van de draaddiameter, wat betekent dat een verdubbeling van de diameter het vereiste buigmoment ongeveer acht keer vergroot. Een machine die geschikt is voor draad van 1,5 mm kan niet simpelweg "harder duwen" om draad van 3 mm te buigen - de gereedschapsgeometrie, het toevoermechanisme en het aandrijfsysteem werken allemaal in verschillende regimes.

Fijne draad (minder dan 1,0 mm)

Het buigen van fijne draad met een diameter kleiner dan 1,0 mm wordt gebruikt in medische apparatuur, precisie-elektronica en de productie van microveren. Op deze schaal worden oppervlakteafwerking en smering van cruciaal belang omdat zelfs microscopische gereedschapsslijtage de geometrie van de buiging verandert. Micro-veerbuigmachines in deze serie werken doorgaans bij draadspanningen van minder dan 5 N en vereisen gereedschap van gehard hardmetaal om de dimensionele stabiliteit te behouden over productieruns van 50.000 stuks.

De vereisten voor de nauwkeurigheid van de invoer zijn ook extreem: een draadcomponent van 0,5 mm met een beenlengte van 10 mm heeft een herhaalbaarheid van de invoer binnen ±0,05 mm nodig om binnen een lengtetolerantie van ±0,5% te blijven. Servoaangedreven invoersystemen op CNC-veervormmachines bereiken dit consistent; handmatige invoermechanismen kunnen dat niet.

Standaard industriële draad (1,0–4,0 mm)

Dit is het meest voorkomende diameterbereik voor het buigen van draad voor algemene doeleinden en omvat drukveren, torsieveren, draadvormen, clips en haken die worden gebruikt in de automobiel-, apparaten- en meubelproductie. Een veerbuigmachine die voor deze serie is ontworpen, vormt de ruggengraat van de meeste draadvormbedrijven.

Een goed geconfigureerde CNC-draadbuigmachine in deze serie kan 60–200 onderdelen per minuut produceren , afhankelijk van de complexiteit van het onderdeel en het aantal buigbewerkingen per cyclus. Een torsieveer van 2,0 mm staaldraad met 8 spoelen en twee poten draait doorgaans op 80-120 ppm op een 4-assige CNC-oprolmachine.

Zware draad en staaf (4,0–12,0 mm en hoger)

Het buigen van zware draad benadert het gebied van wapening en structurele draadverwerking. Machines uit deze serie maken gebruik van hydraulische of zware servoaandrijvingen om de benodigde buigkrachten te genereren. De productiesnelheden zijn lager (10–40 ppm), maar het gewicht van de onderdelen en de structurele eisen zijn veel groter. Wapeningsbuigmachines verwerken bijvoorbeeld routinematig stalen staven van 8 mm tot 12 mm bij buigkrachten van meer dan 2.000 N.

Soorten veerbuigmachines en draadvormapparatuur

De term "veerbuigmachine" wordt in de industrie breed gebruikt om te verwijzen naar elke geautomatiseerde of semi-geautomatiseerde machine die metaaldraad in veer- of draadvormvormen buigt. In de praktijk zijn er verschillende machine-architecturen, elk geoptimaliseerd voor verschillende onderdeelgeometrieën en productievereisten.

CNC-veeroprolmachines

CNC-veeroprolmachines zijn het meest gebruikte type veerbuigmachine voor de productie van druk- en trekveren. De draad wordt door een richtsectie gevoerd en vervolgens over een oprolpunt geleid, terwijl een steekgereedschap de afstand tussen de spoelen regelt. Het hele proces – spoeldiameter, steek, beenlengte, eindtype – wordt geprogrammeerd via een CNC-controller.

Moderne CNC-oprolmachines hebben doorgaans 2 à 4 gestuurde assen. Machines op instapniveau regelen de draadaanvoer en de positie van het oprolpunt; geavanceerde modellen voegen onafhankelijke pitchcontrole en een snij-as toe voor een nauwkeurige eindgeometrie. Hoogwaardige CNC-oprolmachines kunnen 500 onderdeelprogramma's opslaan en binnen 3 minuten tussen deze programma's schakelen , waardoor ze zeer efficiënt zijn voor winkels met meerdere SKU's.

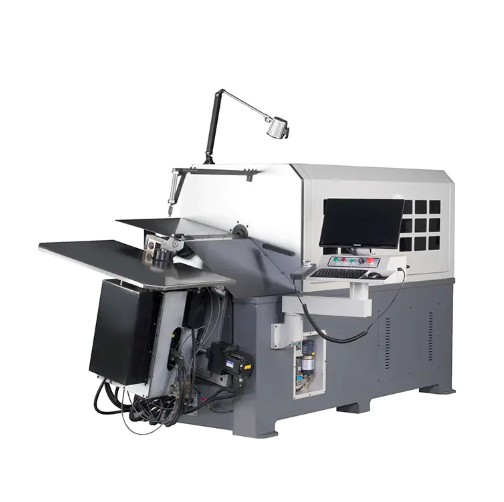

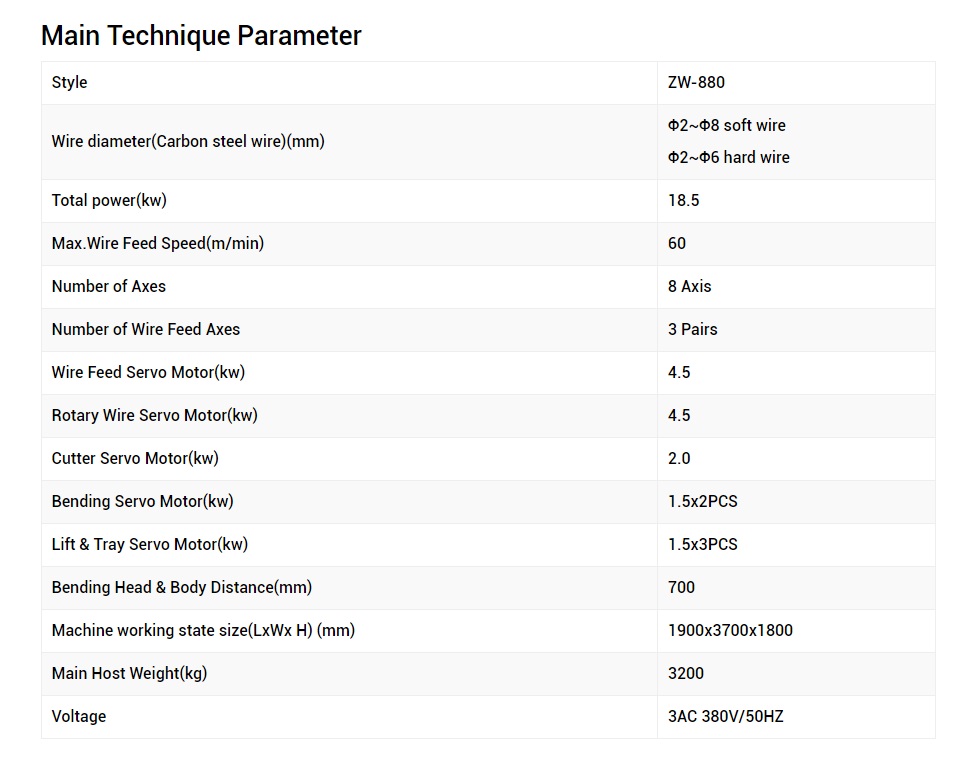

CNC-draadvormmachines (4 assen tot 12 assen)

Draadvormmachines zijn de meer veelzijdige neef van wikkelmachines. Waar een oprolmachine uitblinkt in spiraalvormige vormen, kan een draadvormmachine 2D- en 3D-draadvormen produceren met meerdere bochten, lussen, haken en offsets - alles in één continue bewerking uit spoelvoorraad.

Het aantal assen op een draadvormmachine komt rechtstreeks overeen met de complexiteit van de onderdelen die deze kan produceren:

• 4-assige machines : omgaan met eenvoudige 2D-draadvormen - eenvoudige clips, U-vormen, Z-bochten en basishaken. Geschikt voor autoclips en draadframes voor meubels.
• 6-assige machines : voeg een rotatie-as toe waarmee de draad tussen bochten kan worden gedraaid, waardoor 3D-onderdelen mogelijk zijn zonder herpositionering. Veel voorkomend in medische draad en complexe veervormen.
• 8- tot 12-assige machines : volledig 3D-vormen met meerdere gelijktijdige gereedschapsbewegingen, gebruikt voor zeer complexe torsieveren, draadmanden en structurele draadassemblages met meerdere vlakken.

Een 6-assige CNC-draadvormmachine die draad van 0,3-3,5 mm kan verwerken, kost doorgaans tussen de $ 80.000 en $ 200.000, afhankelijk van het aantal assen, de draaddiametercapaciteit en de verfijning van de controller. De investering is gerechtvaardigd wanneer het jaarlijkse productievolume ongeveer 500.000 stuks overschrijdt of wanneer de onderdeelgeometrie niet handmatig kan worden bereikt.

Torsieveermachines

Torsieveren vereisen een speciale machinearchitectuur omdat de pootvormhandeling plaatsvindt in een specifieke hoekpositie ten opzichte van het spoellichaam. Torsieveerbuigmachines gebruiken een gecoördineerde volgorde: wind het lichaam op, stop in de juiste hoekpositie en buig vervolgens elk been in de geprogrammeerde hoek. Als deze hoektiming zelfs maar 5° verkeerd is, ontstaat er een onderdeel dat het verkeerde koppel genereert op het ontwerpafbuigpunt – een kritieke faalwijze bij bijvoorbeeld scharnieren van autodeuren, waar torsieveren moeten voldoen aan koppeltoleranties van ± 5%.

Semi-automatische en handmatige draadbuiggereedschappen

Niet elke toepassing vereist een volledige CNC-veerbuigmachine. Voor prototypehoeveelheden (minder dan 500 stuks), reparatiewerkzaamheden of fabricage op maat met een complexe geometrie die regelmatig verandert, zijn halfautomatische draadbuigers op tafel en handmatige buiggereedschappen op basis van mallen praktisch. Deze machines gebruiken een vaste doorn en een roterende vormarm om consistente buighoeken te produceren zonder CNC-programmering. De herhaalbaarheid is lager (doorgaans ±2°–5° versus ±0,5° voor CNC), maar de insteltijd wordt gemeten in minuten in plaats van in uren.

Belangrijke procesparameters bij het buigen van metaaldraden

Ongeacht of de bewerking handmatig of volledig geautomatiseerd is op een CNC-veerbuigmachine, dezelfde fundamentele procesparameters bepalen de kwaliteit van de onderdelen. Het consistent controleren van deze parameters is het verschil tussen een stabiel proces en een proces dat met willekeurige tussenpozen afval genereert.

Draadaanvoersnelheid en -spanning

De draadaanvoersnelheid moet worden afgestemd op de cyclustijd van het buigproces. Als het te snel gaat, stapelt de draad zich op bij het buigstation, waardoor papierstoringen en verwarring ontstaan. Te langzaam en de productiviteit lijdt er onnodig onder. De meeste CNC-wikkelmachines hebben draadaanvoersnelheden tussen 50 mm/s en 400 mm/s, waarbij het bovenste uiteinde gereserveerd is voor eenvoudige geometrieën in zachte draadmaterialen.

Draadspanning – de weerstand in het spoeluitbetalingssysteem – heeft een direct effect op de consistentie van de spoeldiameter. Een hogere rugspanning verkleint de diameter van de spoel enigszins, omdat de draad onder spanning staat wanneer deze in contact komt met het oprolgereedschap. Een verandering in de tegenspanning van slechts 2–5 N kan de spoeldiameter met 0,1–0,3 mm verschuiven op een draad van 2 mm , wat belangrijk is voor veren met nauwe vrije lengte- of belastingtoleranties.

Nauwkeurigheid en correctie van de buighoek

CNC-gestuurde veerbuigmachines bereiken herhaalbaarheid van de buighoek via een van twee methoden: open-lus hoekregeling (het gereedschap beweegt naar een vaste geprogrammeerde positie) of gesloten-lusregeling met feedback over hoekmetingen. Open-lussystemen zijn geschikt voor zachte materialen met voorspelbare terugvering, maar voor draad met hoge sterkte of toepassingen waarbij ±1° tolerantie vereist is, zijn gesloten-lussystemen met in-procesmeting noodzakelijk.

Sommige geavanceerde draadvormmachines maken gebruik van visionsystemen of lasermetingen om de gebogen hoek van elk onderdeel te controleren en de gereedschapspositie automatisch aan te passen voor de volgende cyclus. Deze adaptieve correctie elimineert drift veroorzaakt door gereedschapsslijtage of geleidelijke veranderingen in de mechanische eigenschappen van de draad over een spoel.

Smering

Draadbuigen is een wrijvingsproces: de draad glijdt tijdens elke cyclus tegen buiggereedschappen, geleiders en richtrollen. Zonder adequate smering ontstaan ​​er drie problemen: versnelde slijtage van het gereedschap, krassen op het oppervlak van de draad en opbouw van warmte die de mechanische eigenschappen van de draad verandert tijdens een lange productierun.

Voor de meeste buigbewerkingen van staaldraad is een lichte minerale olie of synthetisch draadtreksmeermiddel, aangebracht op de uitbetaling of richter, voldoende. Voor roestvrij staaldraad is mogelijk een chloorvrij synthetisch smeermiddel nodig om door chloride veroorzaakte spanningscorrosiescheuren te voorkomen. Koperdraad heeft doorgaans minimale smering nodig vanwege de inherent lage wrijvingseigenschappen.

Draad rechttrekken vóór buigen

Draad die vanaf een spoel wordt aangevoerd, heeft een restkromming (gegoten) en een spiraalvormige draaiing (helix). Beide moeten worden geëlimineerd voordat de draad de buigzone binnengaat, anders zullen de resulterende onderdelen een inconsistente geometrie en een slechte dimensionele herhaalbaarheid hebben. Het rechttrekken gebeurt met een reeks offsetrollen - meestal 5 tot 7 rollen in twee vlakken, geplaatst in een kleine interferentiehoek om de draad plastisch te vervormen en opnieuw recht te trekken.

Bij te weinig rechttrekken blijft er restgips achter, waardoor er variatie in de diameter van de spoel ontstaat. Door te veel rechttrekken wordt het draadoppervlak hard, waardoor de terugvering toeneemt en de ductiliteit op buigpunten wordt verminderd. Het correct instellen van de stijltang voor elke draadpartij is een niet-onderhandelbare eerste stap op elke veerbuigmachine.

Veel voorkomende toepassingen van gebogen metaaldraad in verschillende industrieën

Het scala aan industrieën dat afhankelijk is van het nauwkeurig buigen van metaaldraad is veel breder dan de meeste mensen beseffen. Eén enkele moderne auto bevat tussen de 300 en 700 individuele draadveren en draadvormen. Als u begrijpt welke industrieën de vraag stimuleren, wordt duidelijk waarom consistente buigkwaliteit zo economisch belangrijk is.

Automobiel

De automobielsector is wereldwijd de grootste consument van nauwkeurig gebogen draadvormen. Toepassingen zijn onder meer veren voor het verstellen van de stoel, terugstelveren voor deurklinken, anti-rammelklemmen voor remblokken, klemmen voor ruitenwisserkoppelingen, motorslangklemmen en tientallen klepveervarianten. De toleranties zijn krap: een veer voor het verstellen van een stoel kan een tolerantie in de vrije lengte van ±0,5 mm en een belastingstolerantie van ±8% vereisen bij een gedefinieerde doorbuiging. Alleen een gekalibreerde veerbuigmachine met een gevalideerd programma voldoet consequent aan deze eisen bij productievolumes van miljoenen per jaar.

Medische apparaten

Het buigen van medische draad bevindt zich op het kruispunt van extreme precisie en strikte vereisten voor de traceerbaarheid van materialen. Voerdraden, stentframes, chirurgische clipsluitingen en implanteerbare veercontacten vereisen allemaal draadbuiging tot toleranties gemeten in microns, van materialen zoals nitinol, 316L roestvrij staal of een platina-iridiumlegering. Nitinol (nikkel-titaanlegering) is bijzonder uitdagend omdat het superelastisch gedrag combineert met een sterke temperatuurafhankelijkheid. Buigen bij kamertemperatuur en buigen bij lichaamstemperatuur (37°C) levert verschillende uiteindelijke geometrieën op zonder rekening te houden met de vormgeheugeneigenschappen.

Elektronica en elektrisch

Batterijcontacten, connectorveren, aansluitklemmen en aardingsveren worden allemaal geproduceerd door metaaldraad of strip te buigen. Berylliumkoper en fosforbrons zijn in deze sector de voorkeursmaterialen omdat ze een hoge elektrische geleidbaarheid combineren met uitstekende veereigenschappen. De contactkracht – de kracht die een gebogen veercontact uitoefent op een passend oppervlak – moet binnen ±15% worden gehouden om een ​​betrouwbare elektrische verbinding te garanderen zonder het passende onderdeel te beschadigen.

Consumentengoederen en meubilair

Matrasveren, bankframeveren, draadframes voor fietsmanden, kleerhangers en haken voor displayrekken zijn allemaal draadbuigproducten met een hoog volume, waarbij de kosten per stuk de machinekeuze bepalen. In dit segment heeft de productiesnelheid voorrang op uiterst nauwe toleranties. Een draadvormmachine die voor één enkele klant 50 miljoen Bonnell-matrasveren per jaar produceert, heeft maximale uptime en minimale omsteltijd nodig – en geen nauwkeurigheid op micronniveau.

Lucht- en ruimtevaart en defensie

Draadbuigen in de lucht- en ruimtevaart combineert de nauwe toleranties van de medische sector met de volume-eisen van de automobielsector, maar voegt wettelijke documentatievereisten toe waar andere industrieën niet mee te maken hebben. Elke draadvorm die in vluchtkritieke systemen wordt gebruikt, moet herleidbaar zijn tot gecertificeerd materiaal, vervaardigd op gekalibreerde en gevalideerde apparatuur en geïnspecteerd volgens de AS9100-normen. Een veerbuigmachine die in de lucht- en ruimtevaartproductie wordt gebruikt, beschikt over een volledige kalibratiegeschiedenis en procesvalidatierecord.

Het selecteren van de juiste veerbuigmachine: een praktisch beslissingskader

Het kiezen van een veerbuigmachine is geen oefening in catalogi. De juiste machine hangt af van een specifieke combinatie van onderdeelvereisten, productievolume, materiaal en budget. Het volgende raamwerk behandelt de beslissing in een logische volgorde.

Stap 1: Definieer het draaddiameterbereik en het materiaal

Elke veerbuigmachine heeft een bepaald draaddiameterbereik, en het werken aan de randen van dat bereik vermindert de levensduur van de machine en de kwaliteit van de onderdelen. Selecteer een machine waarvan het nominale middelpunt overeenkomt met uw meest voorkomende draaddiameter. Als uw productmix een bereik heeft van 0,5 mm tot 3,0 mm, overweeg dan twee kleinere machines in plaats van één machine die op de bovengrens draait voor draad met een grote diameter en op de ondergrens voor fijne draad.

Stap 2: Beoordeel de complexiteit van de onderdeelgeometrie

Voor een eenvoudige drukveer met rechte uiteinden is alleen een 2-assige CNC-oprolmachine nodig. Een torsieveer met verschoven poten in twee vlakken heeft minimaal 4 assen nodig. Een complexe 3D-draadvorm met meerdere buigvlakken en een gesloten luseinde vereist 6–8 assen. Het aantal overkoopassen verhoogt de kosten zonder voordeel; onderkoop creëert geometrische beperkingen waar niet omheen kan worden gewerkt.

Stap 3: Schat het jaarlijkse productievolume

Dit is de meest directe rechtvaardigingsfactor voor automatiseringsniveau en machine-investeringen. Gebruik de volgende ruwe benchmarks:

• Minder dan 50.000 stuks/jaar: handmatige of semi-automatische buiggereedschappen, lage kapitaalkosten
• 50.000–500.000 stuks/jaar: CNC-rol- of vormmachine op instapniveau, $30.000–$80.000
• 500.000–5 miljoen stuks/jaar: CNC-veerbuigmachine uit het middensegment met meerassige besturing, $80.000–$200.000
• Meer dan 5 miljoen stuks/jaar: snelle CNC-draadvormmachine met inspectie tijdens het proces, $ 200.000

Stap 4: Evalueer de controller- en softwaremogelijkheden

De CNC-controller is het brein van elke veerbuigmachine. De belangrijkste kenmerken die moeten worden geëvalueerd zijn onder meer: ​​opslagcapaciteit van onderdeelprogramma's, simulatiemodus (maakt het testen van een nieuw programma mogelijk zonder kabels door de machine te voeren), instellingen voor terugveringscompensatie, productieteller en foutregistratie, en compatibiliteit met offline programmeersoftware. Fabrikanten als Wafios, Simplex en Numalliance bieden eigen controllers met veerspecifieke simulatietools die de insteltijd van het eerste artikel voor ervaren operators terugbrengen van uren naar 20-40 minuten.

Stap 5: Houd rekening met de gereedschapskosten en doorlooptijd

De machineprijs is slechts een deel van de totale investering. Gereedschappen – buigpennen, oprolpunten, doornen, afsnijgereedschappen – voegen $ 5.000 – $ 30.000 toe voor een volledig bewerkte machine, en de doorlooptijden voor op maat gemaakt gereedschap kunnen 4 tot 8 weken bedragen. Houd hier rekening mee in de projecttijdlijnen voor de lancering van nieuwe onderdelen, vooral wanneer de levering van machines en gereedschappen van afzonderlijke leveranciers komen.

Kwaliteitscontrole bij draadbuigbewerkingen

De kwaliteitscontrole van gebogen metaaldraad gaat verder dan het meten van enkele stukken aan het begin van een dienst. Consistente kwaliteit vereist monitoring tijdens het proces, statistische controle en een duidelijk bemonsteringsplan dat overeenkomt met het risiconiveau van elke dimensie.

Kritische afmetingen in draadvormen en veren

Voor veren zijn de kritische afmetingen doorgaans: vrije lengte, spoeldiameter (binnen of buiten), aantal actieve spoelen, eindtypegeometrie en belasting bij een gespecificeerde doorbuiging. Voor draadvormen omvatten kritische afmetingen de totale lengte, buighoeken, lusdiameters en gat- of sleufposities. Functionele afmetingen – die rechtstreeks van invloed zijn op de pasvorm, functie of veiligheid – moeten op elk onderdeel worden gemeten, of op zijn minst op elk 500ste onderdeel , afhankelijk van de procescapaciteit.

Gemeenschappelijke inspectiemethoden

• Optische comparatoren en profielprojectoren : projecteer een vergrote schaduw van het onderdeel op een scherm waarop het tekenprofiel ligt. Snel, contactloos en effectief voor 2D-draadvormen tot ongeveer 300 mm.
• CMM (coördinatenmeetmachine) : nauwkeurig tot ±0,002 mm, noodzakelijk voor complexe 3D-draadvormen of wanneer geometrische toleranties niet met handgereedschap kunnen worden gecontroleerd.
• Veertesters (belastingstesters) : meet de veerkracht op gedefinieerde afbuigpunten, waardoor de functionele prestaties direct worden geverifieerd in plaats van alleen de geometrie.
• Functionele meters : go/no-go-meters die controleren of een onderdeel op de montageplaats past. De snelste QC-methode voor productie van grote volumes.
• Visionsystemen geïntegreerd in de veerbuigmachine : steeds vaker beschikbaar op machines uit het midden- tot hogere segment, waarbij de geometrie van elk onderdeel in de cyclus wordt gecontroleerd en niet-conforme stukken automatisch worden uitgeworpen.

Doelstellingen voor procescapaciteit (Cpk).

Een minimum Cpk van 1,33 is de standaardvereiste voor de meeste draadveertoepassingen in de automobielsector, wat betekent dat het procesgemiddelde minstens 4 standaardafwijkingen bedraagt van de dichtstbijzijnde specificatielimiet. Het bereiken van Cpk ≥1,67 is vereist voor sommige Tier 1-klanten in de automobielsector voor veiligheidskritische veren. Het bereiken van deze doelen vereist zowel een capabele veerbuigmachine als een strenge controle op het binnenkomende materiaal. De variatie in de mechanische eigenschappen van draad van spoel tot spoel is vaak de grootste bron van dimensionale spreiding in de productie.

Het oplossen van de meest voorkomende draadbuigdefecten

Zelfs op een goed geconfigureerde veerbuigmachine met een ervaren operator treden draadbuigdefecten op. Als u weet hoe u deze moet diagnosticeren en corrigeren, vermindert u snel uitval en uitvaltijd.

Systematische registratie van defecten is essentieel. Wanneer een defect zich in meerdere batches herhaalt, is de hoofdoorzaak bijna altijd materiaalvariatie of gereedschapslijtage. Beide zijn voorspelbaar en te voorkomen met de juiste onderhoudsschema's en kwalificatieprocedures voor binnenkomend materiaal.

Oppervlaktebehandeling en afwerking na het buigen van metaaldraad

Buigen is doorgaans niet de laatste bewerking. Afhankelijk van de toepassing ondergaan gebogen metaaldraadcomponenten een of meer afwerkingsstappen die het uiterlijk, de corrosieweerstand, de levensduur tegen vermoeiing en de wrijvingseigenschappen beïnvloeden.

Shotpeening voor verbetering van het leven bij vermoeidheid

Kogelstralen introduceert drukrestspanningen in het draadoppervlak, waardoor de trekspanningen worden tegengegaan die vermoeiingsscheuren veroorzaken tijdens cyclische belasting. Voor klepveren voor auto's en torsieveren met een hoge cyclus kan kogelharden de levensduur tegen vermoeiing met 30-100% verlengen in vergelijking met ongeharde tegenhangers. Het proces is de standaardpraktijk voor veren met een ontwerplevensduur van meer dan 500.000 cycli.

Stressverlichtend / Warmte-instelling

Na het buigen van metaaldraad blijven er restspanningen achter op de buigpunten van de vormbewerking. Bij precisieveren veroorzaken deze spanningen in de loop van de tijd een langzame maatverandering (spanningsrelaxatie), tenzij de veren door warmte worden uitgehard. Warmte-instelling houdt in dat de veer wordt belast tot de vaste hoogte of een gedefinieerde samengedrukte positie en deze gedurende 20-30 minuten op 150°C–250°C wordt gehouden. Dit proces stabiliseert de vrije lengte tot op ±0,2 mm en vermindert de ontspanning tijdens gebruik aanzienlijk.

Galvaniseren en coaten

Verzinken (elektrogalvaniseren) is de meest voorkomende corrosiebescherming voor staaldraadvormen in niet-kritische toepassingen. Een zinklaag van 5–8 µm biedt voldoende bescherming voor binnentoepassingen of gematigde blootstelling buitenshuis. Voor zwaardere omgevingen biedt een zink-nikkellegering (12–15% nikkelgehalte) een 5–10× betere corrosieweerstand. Roestvast staal en koperdraad vereisen doorgaans geen platering. Kunststof coating – PVC-dip of nylon poedercoating – wordt gebruikt voor draadvormen die elektrische isolatie vereisen of waarbij metaalcontact een passend onderdeel zou kunnen beschadigen.

Trends die de toekomst van metaaldraadbuigtechnologie vormgeven

Draadbuigtechnologie is niet statisch. Verschillende ontwikkelingen veranderen de manier waarop veerbuigmachines worden ontworpen, geprogrammeerd en geïntegreerd in productieomgevingen.

Offline programmeren en digitale tweelingen

Voor het programmeren van een veerbuigmachine moest vroeger draad met vallen en opstaan door de machine worden geleid totdat de geometrie overeenkwam met de afdruk. Moderne offline programmeersoftware simuleert het buigproces in 3D en voorspelt terugvering, gereedschapsbotsingen en geometrische afwijkingen voordat ook maar één stuk draad wordt verbruikt. Volgens gebruikersrapporten uit de industrie verminderen de FMU-software van Wafios en de Spring CAM van Numalliance bijvoorbeeld de insteltijd van het eerste artikel met 40-60% in vergelijking met handmatige programmeermethoden.

AI-ondersteunde procesoptimalisatie

Machine learning-algoritmen beginnen hun intrede te doen bij de besturing van het draadbuigproces. Deze systemen verzamelen sensorgegevens – buigkrachtprofielen, variaties in de voedingssnelheid, temperatuur – en gebruiken deze gegevens om te voorspellen wanneer gereedschapsslijtage de kwaliteit van de onderdelen zal gaan beïnvloeden, waardoor onderhoudswaarschuwingen worden geactiveerd voordat er defecten optreden. Vroege implementaties melden een vermindering van 20-35% in ongeplande stilstand op veerbuiglijnen met groot volume.

Snelwissel-gereedschapssystemen

Naarmate de productmix toeneemt en de batchgroottes afnemen, is de omsteltijd op een veerbuigmachine een concurrentiedifferentiator geworden. Dankzij snelwisselbare gereedschapssystemen die gebruik maken van nauwkeurig geslepen gereedschapshouders met herhaalbare lokalisatiefuncties kan een ervaren machinist een machine in 15 tot 30 minuten van het ene onderdeelnummer naar het andere wisselen, vergeleken met 2 tot 4 uur met traditioneel gereedschap. Dit is vooral waardevol voor fabrikanten van contractveren die 50 verschillende onderdeelnummers per week hanteren.

Hoge sterkte en geavanceerde verwerking van gelegeerde draad

De druk op het gebied van lichtgewicht in de automobielsector en de miniaturiseringstrend in de elektronica zorgen ervoor dat draad in steeds moeilijkere materialen wordt gebogen. Zeer sterke klepveerdraad met treksterktes boven 2.200 MPa, superelastisch nitinol bij kamertemperatuur en kobalt-chroomlegeringen voor medische implantaten vereisen allemaal machines met een hogere krachtcapaciteit, hardere gereedschapsmaterialen en geavanceerdere terugveringscompensatie dan vijf jaar geleden standaard was. De markt voor geavanceerde draadvormmachines die deze materialen kunnen verwerken, groeit jaarlijks met ongeveer 6 à 8% , voornamelijk aangedreven door de vraag naar elektrische voertuigen en medische apparatuur.
