Buigmachine voor metaal en veerbuigmachine: volledige gids

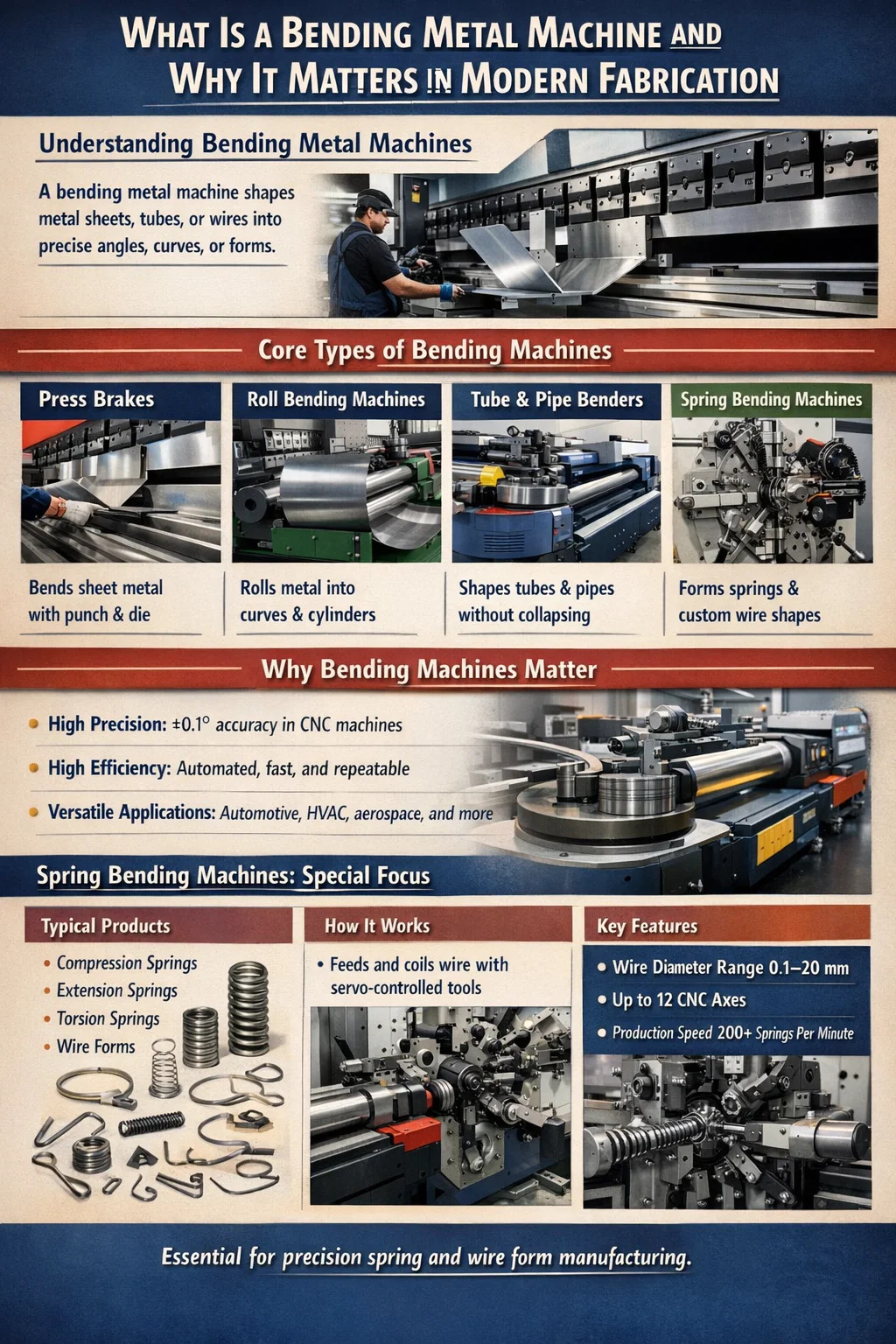

Wat is een buigmetaalmachine en waarom dit belangrijk is bij moderne fabricage

EEN metalen buigmachine is industriële apparatuur die is ontworpen om metalen werkstukken – platen, staven, buizen of draad – te vervormen tot precieze hoeken, rondingen of complexe driedimensionale vormen zonder te snijden of te lassen. De kernconclusie is eenvoudig: als uw productielijn consistente, herhaalbare metaalvormen op schaal vereist, is een speciale buigmachine geen optionele uitrusting; het is de ruggengraat van uw workflow. Handmatig buigen brengt menselijke fouten, inconsistente buigradii en vermoeidheid van de operator met zich mee; gemechaniseerd buigen elimineert alle drie.

Moderne metaalbuigmachines variëren van eenvoudige hydraulische afkantpersen die plaatstalen platen van 3 mm kunnen buigen tot geavanceerde CNC-meerassige systemen die 40 verschillende buigsequenties in één geautomatiseerde cyclus kunnen uitvoeren. Een CNC-afkantpers uit het middensegment kan bijvoorbeeld een hoekrepeteerbaarheid van ±0,1° bereiken, wat in wezen onhaalbaar is met handmatige bediening. Voor autobeugels, HVEENC-kanalen, meubelframes, elektrische behuizingen en honderden andere productcategorieën is dit precisieniveau geen luxe: het is een productievereiste.

De veerbuigmachine is een gespecialiseerde subset van de bredere buigmachinefamilie. Terwijl een algemene afkantpers zich richt op plaatwerk, a veerbuigmachine is specifiek ontworpen voor het wikkelen, oprollen en vormen van draad- of staafmateriaal tot drukveren, trekveren, torsieveren en aangepaste draadvormen. Deze twee machinetypen bestaan ​​vaak naast elkaar in dezelfde faciliteit – en begrijpen hoe ze elkaar aanvullen is essentieel voor elke fabricagemanager die apparatuur inkoopt.

Kerntypen buigmetaalmachines en hun toepassingen

De term "metaalbuigmachine" is een paraplu die verschillende verschillende machine-architecturen omvat. Het kiezen van het verkeerde type voor uw toepassing leidt tot een slechte onderdeelkwaliteit, overmatige gereedschapsslijtage en onnodige kapitaaluitgaven. Hieronder vindt u een gestructureerde uitsplitsing van de hoofdcategorieën.

Druk op de remmen

De kantbank is wereldwijd de meest gebruikte plaatbuigmachine. Het maakt gebruik van een pons- en matrijzenset om gelokaliseerde kracht uit te oefenen langs een rechte lijn, waardoor één enkele buiging per slag ontstaat. Hydraulische afkantpersen domineren zware toepassingen: het buigen van staalplaten tot 25 mm dik over buiglengtes van 6 meter of meer. Elektrische servoafkantpersen, die sinds 2018 steeds populairder worden, bieden een energiebesparing van 30–50% in vergelijking met hydraulische tegenhangers en zorgen voor snellere cyclustijden voor dun werk (0,5–3 mm). CNC-afkantpersen voegen programmeerbare achteraanslagpositionering, automatische bomberingscompensatie en meerstaps buigvolgorde toe, waardoor de insteltijd wordt teruggebracht van uren naar minuten bij het schakelen tussen onderdeelprogramma's.

Rolbuigmachines

Rolbuigmachines - ook wel plaatrollen of sectiebuigers genoemd - gebruiken twee of drie aangedreven rollen om metaal continu in bogen, ringen of cilinders te buigen. Ze zijn onmisbaar voor de productie van drukvaten, pijpleidingen, architectonisch staalwerk en tankfabricage. Een symmetrische machine met drie rollen is de standaard voor het produceren van cilinders met een grote diameter uit vlakke plaat. Een machine met vier rollen voegt een vierde rol toe die de voorrand vooraf buigt, waardoor de vlakke plek wordt geëlimineerd die de klassieke beperking is van ontwerpen met drie rollen. Buigradiussen van krappe bochten van 150 mm tot zachte bogen van meerdere meters zijn haalbaar, afhankelijk van het tonnage van de machine en de roldiameter.

Buis- en pijpbuigmachines

Buisbuigmachines buigen holle profielen – ronde, vierkante of rechthoekige buizen – zonder de doorsnede in te klappen. Roterend trekbuigen, de meest precieze methode, klemt de buis tegen een vormmatrijs en roteert deze rond een vaste buigmatrijs, vaak met een interne doorn die het instorten van de muur voorkomt. Deze methode is standaard in uitlaatsystemen voor auto's, rolkooien, fietsframes en hydraulische leidingen in de ruimtevaart. CNC-buisbuigers met multi-stack gereedschapskoppen kunnen onderdelen produceren waarvoor meerdere bochten in verschillende vlakken nodig zijn; voor een enkel auto-uitlaatonderdeel kunnen acht tot twaalf verschillende bochten achter elkaar zijn geprogrammeerd.

Draad- en veerbuigmachines

Draadbuigmachines en veerbuigmachines verwerken materiaal met een kleinere diameter - meestal draad met een diameter van 0,1 mm tot 20 mm - en vormen dit tot complexe tweedimensionale of driedimensionale draadvormen, clips, beugels, haken en veren. Deze categorie verdient een toegewijde discussie en wordt in de volgende paragrafen uitgebreid behandeld.

Veerbuigmachine: hoe het werkt en wat het onderscheidt

EEN veerbuigmachine - ook wel een veeroprolmachine, CNC-veervormer of draadvormmachine genoemd, afhankelijk van de configuratie - is een zeer gespecialiseerde buigmetaalmachine die is ontworpen om draadmateriaal met een hoge doorvoer tot veren en draadvormen te verwerken. Als u het werkingsprincipe ervan begrijpt, wordt duidelijk waarom deze niet eenvoudigweg kan worden vervangen door een buigmachine voor algemeen gebruik.

Het draadaanvoer- en vormmechanisme

De draad wordt van een spoel getrokken of van een spoel rechtgetrokken en door precisiegeleidingsrollen naar de vormzone gevoerd. Het aanvoermechanisme – doorgaans een servoaangedreven knijprolsysteem – regelt de lengte van de afgegeven draad met een nauwkeurigheid van ±0,05 mm. In de vormzone buigt een oprolpunt of vormgereedschap de draad af om de spoeldiameter te creëren. Het pitch-gereedschap regelt tegelijkertijd de axiale voortbeweging van de spoel en bepaalt de vrije lengte en pitch van de veer. Een snijmechanisme – een roterende snijder of een nokkenmes – snijdt de voltooide veer op het geprogrammeerde punt van de draad.

Op CNC-veerbuigmachines wordt elke as (aanvoerlengte, oprolpuntpositie, pitch-gereedschapshoek en snijtiming) onafhankelijk servogestuurd en gesynchroniseerd via een centrale bewegingscontroller. Hoogwaardige machines van fabrikanten als Wafios, Itaya of Bamatec kunnen drukveren produceren met een snelheid die hoger is dan 200 stuks per minuut voor draad met een kleine diameter (minder dan 1 mm), met herhaalbaarheid van afmetingen die handmatig opwinden met een veer niet kan benaderen.

Soorten veren geproduceerd

• Drukveren: Spiraalvormige spoelen die drukkracht weerstaan. Het meest voorkomende veertype, dat in alles wordt gebruikt, van balpennen tot ventieltreinen voor auto's.
• Trekveren: Nauw gewikkelde spoelen met haken aan elk uiteinde, ontworpen om uitrekken te voorkomen. De haakgeometrie wordt in de CNC-cyclus geprogrammeerd.
• Torsieveren: Draad gewikkeld in een spoel met rechte poten die energie opslaan wanneer ze worden gedraaid. Deurscharnieren, wasknijpers en garagedeurmechanismen zijn afhankelijk van torsieveren.
• Draadvormen: Op maat gemaakte gebogen draadvormen – clips, beugels, handgrepen, ringen en haken – geproduceerd op meerassige CNC-draadbuigmachines die draad in 3D-ruimte kunnen buigen.
• Conische en tonvormige veren: Veren met variabele diameter die een gecoördineerde aanpassing van het oprolpunt tijdens de vormcyclus vereisen - een mogelijkheid die uniek is voor CNC-veerbuigmachines.

De rol van Springback bij het buigen van de lente

Terugvering – het elastische herstel van metaal na het buigen – is de centrale uitdaging bij alle buigbewerkingen van metaal, maar is vooral van cruciaal belang bij de productie van veren. Omdat de functionele prestaties van de veer afhangen van precieze geometrische afmetingen (vrije lengte, spoeldiameter, spoed), vertaalt elke terugvering die een maatafwijking veroorzaakt zich direct in een veer die niet voldoet aan de belastingsspecificatie. CNC-veerbuigmachines compenseren de terugvering algoritmisch: de besturingssoftware buigt de draad met een berekende hoeveelheid over, zodat de voltooide veer na elastisch herstel op de doelafmeting terechtkomt. Deze waarde voor overbuiging varieert afhankelijk van het draadmateriaal, de diameter, de temperatuur en de buigradius, en moderne machines slaan deze waarden op in materiaalbibliotheken voor een snelle taakwisseling.

Belangrijke technische specificaties die u moet evalueren bij het kopen van een buigmachine voor metaal

De aanschaf van een metaalbuigmachine – of het nu een kantbank, veerbuigmachine of buisbuiger is – vereist het evalueren van een reeks technische parameters die bepalen of de machine daadwerkelijk uw onderdelen kan produceren. Door te vertrouwen op de beschrijving van een verkoper zonder deze cijfers te verifiëren aan de hand van uw onderdelenvereisten, komen bedrijven terecht met machines die het werk niet kunnen doen.

Voor kantbanken en plaatbuigmachines

• Tonnage: De maximale buigkracht die de machine kan uitoefenen, uitgedrukt in ton of kilonewton. Ondermaatse tonnage veroorzaakt onvolledige bochten; te grote tonnage verspilt kapitaal en energie. Bereken het vereiste tonnage met behulp van de formule: T = (575 × t² × L) / V, waarbij t de materiaaldikte in mm is, L de buiglengte in mm en V de matrijsopeningsbreedte.
• Buiglengte: De maximale lengte van een enkele rechte bocht, doorgaans 1,25 m tot 6 m. Zorg ervoor dat dit de afmeting van uw langste onderdeel overschrijdt.
• Achteraanslag en precisie: De achteraanslag positioneert het materiaal vóór elke bocht. Een CNC-achteraanslag met een positioneringsnauwkeurigheid van ±0,01 mm is de standaard voor precisiewerk.
• Open hoogte en slag: Bepaalt hoe diep een doos of kanaal kan worden gebogen zonder dat het onderdeel het machineframe raakt.
• Bekroningssysteem: Grotere machines buigen onder belasting door, waardoor het midden van de bocht ondieper is dan de randen. Een actief bombeersysteem compenseert deze doorbuiging automatisch.

Voor veerbuigmachines

• Draaddiameterbereik: Elke machine is geschikt voor een specifiek draaddiameterbereik, bijvoorbeeld 0,3–3,5 mm of 1–8 mm. Als u buiten dit bereik werkt, gaat de kwaliteit achteruit en bestaat het risico dat de machine beschadigd raakt.
• Aantal CNC-assen: Instapmachines voor het oprollen van veren kunnen 4 assen hebben; geavanceerde multi-slide draadvormmachines kunnen 8 tot 16 onafhankelijke servo-assen hebben, waardoor complexe 3D-draadvormen in één cyclus mogelijk zijn.
• Productiesnelheid: Gemeten in stukjes per minuut. De snelheid varieert enorm afhankelijk van de draaddiameter en de veergeometrie; een machine die 200 ppm produceert op draad van 0,5 mm, produceert mogelijk slechts 30 ppm op draad van 3 mm.
• Bereik spoeldiameter: De minimale en maximale buitendiameter van veren die de machine kan produceren, bepaald door het bereik van de verstelpunten.
• Besturingssysteem en programmeerinterface: Moderne veerbuigmachines gebruiken eigen CNC-controllers met grafische programmeerinterfaces. Sommige fabrikanten bieden simulatiesoftware aan die een voorbeeld van de veergeometrie bekijkt voordat de draad wordt aangelegd, waardoor het aantal installatiefouten aanzienlijk wordt verminderd.
• Voergelijkrichter: EEN multi-roll wire straightener upstream of the forming zone removes the residual curvature from coiled wire stock. Inadequate straightening is a leading cause of inconsistent spring geometry.

Materiaalen verwerkt door metaalmachines te buigen

Het materiaal dat wordt gebogen, bepaalt de gereedschapskeuze, de tonnagevereisten, de terugveringscompensatie en de haalbare buigradius. Niet alle metalen buigen evenveel, en een buigmachine die is geoptimaliseerd voor zacht staal kan geheel andere resultaten opleveren – of ronduit mislukken – bij pogingen om gehard verenstaal of titanium te buigen.

Zacht staal en koolstofarm staal

Het standaard referentiemateriaal voor het buigen van metaalmachines. Zacht staal (vloeigrens ongeveer 250 MPa) is vergevingsgezind, buigt netjes en heeft een matige terugvering. Het is het materiaal dat wordt gebruikt in de tonnageclassificaties van machines en aanbevelingen voor het openen van matrijzen. Zacht staal van klasse S235 of A36 buigt betrouwbaar tot een minimale binnenbuigradius van 0,5× materiaaldikte, zonder te scheuren.

Hoogwaardig en geavanceerd hoogwaardig staal

HSLA-staal (rekgrens 350–700 MPa) en AHSS-kwaliteiten die worden gebruikt in carrosserieconstructies van auto's vereisen aanzienlijk meer tonnage om te buigen - vaak 2 tot 3 keer de tonnage die nodig is voor een gelijkwaardige dikte van zacht staal . De terugvering is ook proportioneel hoger: voor een bocht van 90 ° in HSLA-staal kan het nodig zijn de stempel op 84-87 ° te programmeren om 90 ° te bereiken na herstel van de terugvering. De matrijsopening moet ook breder zijn om scheuren bij de buiglijn te voorkomen.

Roestvrij staal

EENustenitic stainless steels (304, 316) work-harden during bending, which increases resistance as bending progresses. They require approximately 50% more tonnage than mild steel of the same thickness and exhibit pronounced springback. Tool surfaces must be kept clean to prevent stainless steel from picking up contamination, which causes corrosion in service.

EENluminum Alloys

EENluminum requires less tonnage than steel but is more prone to surface marking and cracking if bent across the grain direction of the sheet. Temper condition is critical: 5052-H32 bends readily to a 1× thickness radius, while 6061-T6 in the same thickness may crack unless the bend radius is increased to 3–4× thickness. Spring bending machines processing aluminum wire for the electrical or packaging industries must use polished guides and forming tools to prevent surface damage.

Verenstaal en hardgetrokken draad

Verenstaal - doorgaans koolstofstaal (0,6–1,0% koolstof) of gelegeerd verenstaal zoals 51CrV4 - is het belangrijkste materiaal voor veerbuigmachines. Deze materialen hebben een vloeigrens van 1.000–2.000 MPa en een extreem hoge terugvering. Een veerbuigmachine moet in staat zijn vormkrachten uit te oefenen die de vloeigrens van de draad overschrijden, terwijl de plastische vervorming die de uiteindelijke geometrie van de veer bepaalt, nauwkeurig kan worden gecontroleerd. Muziekdraad (ASTM A228) is de meest voorkomende veerdraadkwaliteit - meer dan 70% van de precisiedrukveren worden gewikkeld uit muziekdraad of hardgetrokken draad vanwege hun consistente treksterkte en oppervlaktekwaliteit.

CNC versus hydraulisch versus handmatig: het juiste besturingssysteem kiezen

Elke metaalbuigmachine valt onder een van de drie besturingsniveaus: handmatig, hydraulisch/mechanisch met basisbediening of volledig CNC. Elke laag heeft een duidelijk kosten/capaciteitsprofiel, en de juiste keuze hangt af van het productievolume, de complexiteit van de onderdelen en de beschikbare vaardigheden van de operator.

Handmatige buigmachines

Handmatige vouwremmen, met de hand bediende bak- en panremmen en handmatig aangepaste veerwikkelmachines zijn geschikt voor prototypewerk, productie in zeer lage volumes (minder dan 50 onderdelen per run) of situaties waarin de onderdelenvariatie extreem groot is en de opstellingen voortdurend veranderen. Hun kapitaalkosten zijn laag: een handmatige vouwrem die 1,2 mm staal over 1 m kan buigen, kan worden gekocht voor $ 500 - $ 3.000. De afweging is operatorafhankelijke kwaliteit, trage doorvoer en aanzienlijke fysieke inspanning voor zwaardere meters. In de context van de productie van veren worden draaibanken met handmatige veeropwinding nog steeds gebruikt voor prototyping en op maat gemaakte bestellingen uit één stuk, waarbij de CNC-programmeertijd de waarde van de onderdelen zou overschrijden.

Hydraulische machines met basisbediening

Hydraulische afkantpersen met een eenvoudige diepteaanslag en handmatig ingestelde achteraanslag vormen het werkpaard van kleine en middelgrote fabricagewerkplaatsen over de hele wereld. Deze machines zijn robuust, relatief eenvoudig te onderhouden en geschikt voor zwaar werk. Een hydraulische afkantpers van 100 ton en 2,5 m met een standaard achteraanslag met 2 assen kost doorgaans $ 15.000 - $ 40.000, afhankelijk van het merk en de herkomst. Ze zijn zeer geschikt voor middelgrote series van eenvoudige onderdelen: rechte flenzen, kanalen en hoeken van zacht staal of aluminium, waarbij één of twee bochten per onderdeel vereist zijn.

CNC-buigmachines

Volledige CNC-besturing transformeert een buigmachine in een programmeerbare productiecel. Een CNC-afkantpers slaat honderden onderdeelprogramma's op, die elk de buigvolgorde, de achteraanslagposities, de verplaatsingsdiepte van de stempel, de bomberingscorrectie en materiaalparameters definiëren. Operators selecteren een programma, laden het onderdeel en de machine voert de volledige buigvolgorde automatisch uit. De insteltijd voor een herhalingstaak daalt van 45–90 minuten (op een handmatig ingestelde machine) naar minder dan 5 minuten. Voor een fabriek die 20 tot 30 verschillende onderdeelnummers per dag draait, is deze vermindering van de niet-productieve tijd jaarlijks meer waard dan de prijspremie van het CNC-systeem.

CNC-veerbuigmachines bieden vergelijkbare voordelen: zodra een verenprogramma is geschreven en gekwalificeerd, begint elke volgende productierun vanaf een bekende goede basislijn. Parameterwijzigingen – spoeldiameter, vrije lengte, spoed – vereisen alleen softwarematige bewerkingen in plaats van mechanische aanpassingen. Toonaangevende CNC-veermachinecontrollers van Wafios (Duitsland) en Itaya (Japan) bevatten realtime dimensionale feedback: een geïntegreerd meetsysteem controleert elke veer aan de geprogrammeerde specificatie, waarbij onderdelen die buiten de tolerantie vallen automatisch worden afgewezen. De kwalificatietijd voor het eerste artikel daalt met 60-80% vergeleken met handmatig ingestelde oprolmachines.

Gereedschap voor het buigen van metaalmachines: selectie, onderhoud en kosten

De buigmachine is slechts zo capabel als zijn gereedschap. Bij afkantpersen bepaalt de stempel- en matrijzenset de minimale buigradius, de haalbare buighoek en de maximale materiaaldikte. Voor veerbuigmachines definiëren de oprolgereedschappen, spoedgereedschappen en snijgereedschappen de veergeometrieën die kunnen worden geproduceerd. Gereedschappen zijn terugkerende kosten waarmee rekening moet worden gehouden bij de berekening van de totale eigendomskosten.

Kantpers gereedschap

Standaard Europese stijl (Trumpf/Wila-compatibel) afkantpersgereedschap is de de facto mondiale standaard geworden, waarbij gereedschap van één fabrikant machines van tientallen andere past. Ponsprofielen variëren van scherpe hoekponsen (30°) voor strakke flenzen tot zwanenhalsponsen voor het diep buigen van dozen tot zoomponsen voor vouwen met een nulradius. V-matrijsopeningen worden geselecteerd op basis van materiaaldikte: de vuistregel in de industrie is V-opening = 6–10× materiaaldikte voor luchtbuigen. Stempels en matrijzen van gehard gereedschapsstaal in standaardconfiguraties gaan 500.000 tot 1.000.000 slagen mee voordat ze gereviseerd moeten worden. Speciaal gereedschap – rolvolgers voor radiusbuigen, offsetponsen voor smalle flenzen – voegt veelzijdigheid toe, maar verhoogt de gereedschapskosten.

Gereedschapsmachines voor het buigen van veren

Gereedschappen voor een veerbuigmachine zijn toepassingsspecifieker dan kantpersgereedschappen. De wikkelpunten zijn doorgaans voorzien van een wolfraamcarbide punt om de voortdurende slijtage van draad met hoge treksterkte bij hoge snelheid te weerstaan. Een oprolpunt kan 50 tot 200 miljoen cycli meegaan voordat het wordt vervangen, maar dit varieert aanzienlijk afhankelijk van de toestand van het draadoppervlak en de smering. Vertandingsgereedschappen, geleidebuizen en doorslijpgereedschappen zijn eveneens aan slijtage onderhevig en moeten regelmatig worden gecontroleerd. Het aanhouden van een voorraad verbruiksartikelen – vooral voor productieveren in grote volumes – voorkomt kostbare, ongeplande stilstand. De kosten van een complete gereedschapsset voor een nieuw veerprofiel op een CNC-veerbuigmachine variëren van $ 200 tot $ 2.000, afhankelijk van de complexiteit, wat bescheiden is vergeleken met de kosten van kantbankgereedschap voor ongebruikelijke onderdeelgeometrieën.

Onderhoudspraktijken voor gereedschappen

• Inspecteer de ponspunten van de kantpers elke 50.000 slagen op afbrokkeling of vervorming; een afgebroken pons creëert een spanningsverhoger in het gebogen deel, wat voortijdige vermoeidheidsbreuken tijdens gebruik kan veroorzaken.
• Houd de oppervlakken van de V-matrijzen vrij van metaalresten; ingebedde deeltjes veroorzaken oppervlaktemarkeringen op de onderkant van het werkstuk.
• EENpply appropriate wire lubricant (typically a water-soluble drawing oil) to spring bending machine wire feeds; inadequate lubrication increases coiling tool wear by a factor of 3–5×.
• Bewaar kantbankgereedschap in speciale rekken die contact tussen de snijkanten voorkomen; contact tussen gereedschap en gereedschap veroorzaakt micro-chips die de levensduur dramatisch verkorten.
• Registreer gebruikscycli van gereedschappen en stel vervangingsintervallen vast op basis van gemeten slijtage, niet alleen op basis van visuele inspectie; slijtagegerelateerde dimensionale afwijkingen in veerafmetingen gaan vaak vooraf aan zichtbare gereedschapsschade.

Veelvoorkomende kwaliteitsproblemen bij het buigen van metaal en hoe u deze kunt oplossen

Elke bewerking van een buigmetaalmachine stuit op terugkerende kwaliteitsproblemen. Het identificeren van de hoofdoorzaak – machine, gereedschap, materiaal of programmering – is de voorwaarde voor het oplossen van het probleem. Hierna volgen de meest voorkomende defecten die voorkomen bij kantbank- en veerbuigbewerkingen, met hun oorzaken en correcties.

EENngle Inconsistency Across the Bend Length

Symptoom: een bocht van 90° meet 90° in het midden, maar 92° aan de uiteinden, of omgekeerd. Oorzaak bij een kantbank: doorbuigen (buigen) van het machineframe onder belasting, waardoor het midden van het bed meer doorbuigt dan de uiteinden. Correctie: activeer het bombeersysteem; als de machine geen bombering heeft, gebruik dan een gesegmenteerde matrijs met dikkere secties in het midden, of verklein de buiglengte om binnen de nominale buigcapaciteit van de machine te blijven. Op een veerbuigmachine duidt de variatie in de spoed langs de veerlengte op een versleten spoedgereedschap of een inconsistente draaduitlijning.

Terugveringsvariatie tussen onderdelen

Symptoom: Onderdelen die naar hetzelfde programma zijn gebogen, komen er onder enigszins verschillende hoeken uit - binnen een enkele batch of tussen batches. Oorzaak: variatie in materiaaleigenschappen tussen rollen of platen. Zelfs gecertificeerd materiaal van dezelfde kwaliteit kan tussen productiehittes met ±5–10% in rekgrens variëren. Correctie: buigen aan de onderkant (munten) in plaats van luchtbuigen elimineert variaties in de terugvering ten koste van een hoger tonnage - het materiaal wordt door zijn dikte volledig plastisch vervormd. Bij veerbuigen manifesteert dit zich als vrije lengtespreiding en wordt gecorrigeerd door het aanscherpen van de specificaties van de draadleverancier (treksterktebereik), het verbeteren van het rechttrekken van de draad en het gebruik van feedbackmetingen met gesloten lus om de vormparameters in realtime aan te passen.

Kraken op de buiglijn

Symptoom: Het buitenoppervlak van de bocht ontwikkelt microscheurtjes of zichtbare breuken. Oorzaken: buigradius te krap voor het materiaal, buigen tegen de vezelrichting van het materiaal (walsrichting), of gebruik van gehard materiaal dat onvoldoende taai is. Correctie: verhoog de binnenbuigradius (minimaal 1× materiaaldikte voor de meeste staalsoorten in de dwarsrichting, 2× in de lengterichting voor hardere legeringen). Bij plaatstaal oriënteert u de onderdelen zo dat de buiglijn loodrecht op de walsrichting staat. Bij verendraad duidt scheurvorming op defecten aan het draadoppervlak of een oprolradius die lager is dan het minimum voor die draaddiameter en -temperatuur.

Veervrije lengteafwijking tijdens een productierun

Symptoom: De veervrije lengte begint op nominaal en neemt geleidelijk toe of af in de loop van een productierun zonder programmawijzigingen. Oorzaak: thermische uitzetting van de invoerrollen of vormgereedschappen van de machine naarmate de machine opwarmt na een koude start, of progressieve slijtage van het oprolpunt waardoor de effectieve oprolradius verandert. Correctie: zorg voor een opwarmperiode van 15-20 minuten vóór de productiemeting; monitor en registreer de vrije lengte op een statistisch procescontrolediagram gedurende de hele run; stel gereedschapswisselintervallen vast op basis van gemeten lengtedrift in plaats van willekeurige tijdsintervallen.

Industriële toepassingen: waar buigmachines voor metaal en veerbuigmachines onmisbaar zijn

Als u begrijpt welke industrieën het sterkst afhankelijk zijn van metaalbuigmachines, kunt u de omvang van deze categorie apparatuur en de belangen die betrokken zijn bij de selectie en het onderhoud van machines in een context plaatsen.

EENutomotive Manufacturing

EEN single passenger vehicle contains an estimated 100 tot 200 afzonderlijke veercomponenten - klepveren, ophangveren, stoelveren, remterugstelveren, koppelingsveren en tientallen draadklemmen en houders. Deze worden stuk voor stuk vervaardigd op een veerbuigmachine. Plaatwerkbuigmachines produceren lichaamsversterkingen, beugels, hitteschilden en structurele onderdelen. De tolerantievereisten van de auto-industrie – gecombineerd met productievolumes die jaarlijks in miljoenen eenheden worden gemeten – maken CNC-buigmachines met procesmeting en statistische procescontrole essentieel.

EENerospace and Defense

EENerospace applications demand traceability and certification at every production step. CNC bending machines in aerospace facilities must maintain complete audit trails — recording which program was used, what the machine parameters were, and what the measured dimensions of each part were. Titanium, Inconel, and aluminum-lithium alloys present extreme bending challenges: titanium's springback is ongeveer tweemaal zoveel als staal bij gelijke dikte, waarvoor geavanceerde compensatie voor overbuiging vereist is. Veerbuigmachines in de lucht- en ruimtevaart produceren landingsgestelveren, schietstoelveren en stuurkabelterugstelveren volgens nauwkeurige belastingspecificaties, geverifieerd door verplichte belastingtests.

Elektronica en elektrische apparatuur

De elektronica-industrie maakt gebruik van veerbuigmachines om contactveren te produceren voor connectoren, batterijcontacten, schakelveren en draadvormhouders in materialen variërend van fosforbrons en berylliumkoper tot roestvrij staal. Deze onderdelen zijn vaak extreem klein – draaddiameters van 0,1–0,5 mm zijn gebruikelijk – en vereisen productiesnelheden van enkele honderden stuks per minuut met maattoleranties van ± 0,02 mm. Plaatbuigmachines produceren behuizingen, chassis en koellichaambeugels voor elektronische apparatuur in aluminium en staal.

Bouw en HVAC

Afkantpersen en vouwremmen domineren de bouw- en HVAC-metaalproductie en produceren kanaalwerk, gootstukken, boeiboorden, structurele beugels, lateihoeken en apparatuurbehuizingen van gegalvaniseerd staal, aluminium en roestvrijstalen platen. Een plaatwerkwinkel die de HVAC-handel bedient, kan 3 tot 8 afkantpersen met verschillende capaciteiten gebruiken om materialen en onderdeelgroottes van verschillende diktes te verwerken. De productiviteit in deze werkplaatsen wordt gemeten aan de hand van strekkende meters gebogen profiel per ploegendienst; een goed uitgevoerde CNC-afkantpers kan dit opleveren 2.000 tot 4.000 strekkende meter gebogen product per dienst van 8 uur , afhankelijk van de complexiteit en het materiaal van het onderdeel.

Productie van medische apparatuur

Medische veren en draadvormen – kathetergeleidingsdraden, chirurgische clipveren, fixatieveren voor implantaten en componenten voor diagnostische apparatuur – worden geproduceerd op precisieveerbuigmachines volgens specificaties van biomedische kwaliteit. Materialen in deze sector zijn onder meer 316L roestvrij staal, nitinol (nikkel-titanium vormgeheugenlegering) en titanium. Het vormen van nitinoldraad op een veerbuigmachine is bijzonder uitdagend: het superelastische gedrag van het materiaal betekent dat standaard terugveringsmodellen niet van toepassing zijn, en gereedschapspaden moeten voor elke onderdeelgeometrie empirisch worden ontwikkeld.

Koopgids: Waar u op moet letten bij het aanschaffen van een veerbuigmachine of kantbank

Het aanschaffen van een metaalbuigmachine – vooral een buigmachine met veren – vereist meer due diligence dan de meeste aankopen van kapitaalgoederen, omdat de mogelijkheden van de machine zeer toepassingsspecifiek zijn en de prestatieverschillen tussen leveranciers aanzienlijk zijn. De volgende checklist is van toepassing, ongeacht of u nieuw, gereviseerd of gebruikt koopt.

Definieer uw onderdeelvereisten voordat u contact opneemt met leveranciers

• Voor afkantpersen: maximale materiaaldikte, maximale buiglengte, minimale binnenbuigradius, hoektolerantie en jaarlijks productievolume per onderdeelfamilie.
• Voor veerbuigmachines: draadmateriaal en diameterbereik, veertypes (compressie, extensie, torsie, draadvorm), minimale en maximale spoeldiameter, vrij lengtebereik, belastingspecificatietolerantie en vereiste productiesnelheid in stuks per minuut.
• Identificeer uw vijf onderdeelnummers met het hoogste volume en uw drie geometrisch meest complexe onderdeelnummers; de machine moet zowel de volumeleiders als de moeilijke onderdelen verwerken.

Evalueer leveranciers op toepassingsexpertise, niet alleen op machinespecificaties

EEN supplier who can run your actual sample parts on their demonstration machine and show you the first-article inspection results is infinitely more valuable than one who provides only specification sheets. Insist on a machine demonstration with your wire or sheet material before committing to a purchase. Ask for references from customers in your industry and contact them. Ask specifically about accuracy over time (not just out-of-box performance), spare parts availability, and technical support responsiveness when the machine goes down during production.

Totale eigendomskosten over 10 jaar

De aankoopprijs van een metaalbuigmachine bedraagt doorgaans 40-60% van de totale eigendomskosten over een levensduur van tien jaar. Het saldo bestaat uit gereedschap ($ 5.000 - $ 50.000 gedurende de levensduur van de machine voor een kantbank), onderhoud en reserveonderdelen (budget 2 à 4% van de aankoopprijs per jaar), energieverbruik (een hydraulische kantbank van 80 ton verbruikt ongeveer 7,5 kW; een gelijkwaardige elektrische servomachine verbruikt gemiddeld 1,5 à 2 kW) en training van de operator. Voor een veerbuigmachine moet je tijdens het instellen de draadschrootkosten erbij optellen. Een slecht geprogrammeerde veervormtaak op een CNC-machine kan 5 tot 15 kg draad verbruiken voordat een goed monster wordt verkregen, wat bij $ 3 tot $ 8/kg voor muziekdraad een verlies van $ 15 tot $ 120 aan grondstoffen per opstelling vertegenwoordigt.

Gebruikte en gereviseerde machines: kansen en risico's

EEN used press brake from a reputable manufacturer — AMADA, Trumpf, Bystronic, LVD — can deliver 80–90% of new machine capability at 30–50% of the purchase price, provided the machine has been properly maintained and the CNC controller and hydraulic system are in good condition. Key inspection points include ram parallelism (check with a precision level across the ram at multiple positions), back-gauge positioning accuracy (verify with a test program running 20 consecutive positioning cycles and measuring variation), and hydraulic oil condition and system pressure stability. For used spring bending machines, inspect coiling tool wear, feed roller condition, and verify the control system can communicate with current programming software — obsolete proprietary controllers can make a machine effectively unusable if the software is no longer supported.

Veiligheidseisen voor het bedienen van buigmachines voor metaal

Kantbanken en veerbuigmachines behoren tot de meest letselgevoelige werktuigmachines in de metaalproductie. Vooral de kantbank kent een lange geschiedenis van hand- en vingerblessures veroorzaakt door de snelsluitende pons en matrijs. Moderne veiligheidsnormen hebben het aantal ongevallen aanzienlijk teruggedrongen, maar naleving ervan vereist inzicht in de specifieke veiligheidssystemen die hierbij betrokken zijn.

Kantpersveiligheidssystemen

• Laserveiligheid (bijv. SICK PSENvip, Lazer Safe): EEN laser curtain mounted just ahead of the punch monitors the mute point — the point at which the punch is close enough to the material that protecting fingers from the closing zone is no longer possible. Above the mute point, if an obstruction is detected, the ram stops. This is the current safety standard for new press brakes sold in the EU and most other regulated markets.
• Tweehandbediening: Vereist dat beide handen tegelijkertijd op de bedieningsknoppen zitten om de buigcyclus te starten, waardoor wordt voorkomen dat één hand zich in het matrijsgebied bevindt tijdens het dalen van de ram.
• Veilige snelheidsbewaking: De ram daalt met lage snelheid (doorgaans ≤10 mm/s) in de dempingszone – de laatste paar millimeter vóór contact met het materiaal – zelfs als de veiligheidsvoorzieningen actief zijn, als secundaire beschermingslaag.
• Noodstopcircuits: Noodstopknoppen met voetpedaal en op het frame gemonteerde noodstopknoppen moeten voldoen aan de vereisten voor veiligheidscircuits van Categorie 3 of Categorie 4 volgens ISO 13849 en voorzien in redundante stopkanalen.

Veiligheid van veerbuigmachines

Veerbuigmachines vertonen een ander letselprofiel: het voornaamste gevaar zijn rondvliegende draadeinden tijdens het oprollen, vooral wanneer een draadbreuk of verkeerde aanvoer optreedt bij hoge productiesnelheid. Draaduiteinden met een snelheid van 150–200 m/min kunnen ernstige snijwonden veroorzaken. Afgesloten bewaking rond de vormingszone, verplichte PBM's (veiligheidsbril en snijbestendige handschoenen) en automatische stopsystemen die worden geactiveerd door draadbreuksensoren zijn de minimale veiligheidseisen. Veerbuigmachines mogen nooit worden gebruikt als de beschermkappen zijn verwijderd, zelfs niet tijdens het opzetten en afstellen – een praktijk die het risico op letsel dramatisch vergroot en een belangrijke oorzaak is van de verwondingen die wel voorkomen in fabrieken waar veren worden geproduceerd.
