Een automatische draadoprolmachine wikkelt, meet en bindt draad of kabel in consistente spoelen zonder tussenkomst van de operator tussen de cycli. De machine trekt draad van een voorraadhaspel, telt de lengte of het gewicht tot een vooraf ingestelde waarde, wikkelt de spoel op met gecontroleerde spanning, bindt de bundel vast of plakt deze vast, werpt deze uit en start de volgende cyclus – alles in een continue lus. Afhankelijk van het model varieert de cyclustijd per spoel van 8 tot 45 seconden , wat betekent dat één enkele machine 80 tot 450 afgewerkte rollen per uur kan produceren. Dat outputniveau is fysiek onmogelijk met de hand en is de belangrijkste reden waarom fabrikanten in automatisering investeren.
De categorie omvat een reeks subtypen. Een basiswikkeleenheid verwerkt zachte draad met vaste diameters. Hogesnelheidsvarianten voegen servoaangedreven dwarsarmen toe voor gelaagd wikkelen. Combinatielijnen omvatten inline snijden, strippen of labelen. Een machine voor het oprollen van veren heeft een bepaald mechanisch DNA gemeen – hij buigt ook draad in een repetitieve spiraalvorm – maar is ontworpen voor veel nauwere maattoleranties en hogere terugveerkrachten, en werkt meestal op draad van hardere legeringen met een diameter tussen 0,1 mm en 20 mm. Door deze verschillen te begrijpen, kunnen kopers de juiste machine afstemmen op hun daadwerkelijke productiebehoefte.
Elke automatische draadoprolmachine is opgebouwd rond een klein aantal subsystemen. Hoe goed elk subsysteem is ontworpen, bepaalt de doorvoer, de kwaliteit van de spoel en de betrouwbaarheid op de lange termijn.
Draad komt de machine binnen via een richteenheid en een set aandrijfrollen. Het spanningscontrolesysteem – doorgaans een danserarm gekoppeld aan een servo- of pneumatische cilinder – houdt de draadaanvoersnelheid en tegenspanning constant, ongeacht de snelheid waarmee de voorraadhaspel afwikkelt. Inconsistente spanning veroorzaakt variatie in de spoeldiameter, losse wikkelingen of knikken. Premium machines houden de spanning binnenin ±2% over de volledige spoel, van de eerste tot de laatste wikkeling. Budgetmodellen slaan vaak gesloten spanningsfeedback over, wat zichtbaar wordt als diameterafwijking wanneer de voorraadhaspel onder de 20% capaciteit komt.
De wikkelarm draait rond een doorn met een vaste of verstelbare diameter. Op een machine met één arm legt één arm de draad in één keer; op een eenheid met twee armen of roterende armen wisselen twee tegengestelde armen elkaar af om de cyclustijd te halveren. Doorndiameter stelt de binnendiameter (ID) van de voltooide spoel in. Verstelbare doornen – meestal pneumatisch bediend – maken een snelle omschakeling tussen spoelgroottes mogelijk zonder gereedschapswisselingen, wat van cruciaal belang is voor contractfabrikanten die meerdere SKU’s per ploegendienst draaien. Het typische ID-bereik op een automatische draadoprolmachine uit het middensegment is 80 mm tot 500 mm , hoewel speciale machines zo klein zijn als 30 mm voor instrumentkabel.
De spoellengte wordt gemeten door een roterende encoder op de aandrijfrol of door een lasersensor die de draadverplaatsing telt. Op gewicht gebaseerde meting – met behulp van een inline load cell – heeft de voorkeur voor toepassingen waarbij het gewicht van de spoel, en niet de lengte, de verkoopprijs bepaalt (gebruikelijk bij verpakt draad in de detailhandel). Op encoder gebaseerde lengtemeting bereikt een nauwkeurigheid van ±0,1% tot ±0,5% afhankelijk van de encoderresolutie en de slip van de aandrijfrollen. Voor hoogwaardige kabels zoals glasvezel of coaxiaal is ±0,1% of beter de aanvaardbare drempel.
Zodra het opwikkelen is voltooid, moet de spoel worden vastgezet. De drie gebruikelijke bindmethoden zijn: heat-seal tape-verpakking, twist-tie-applicatie en klittenband of plastic bandband. Heat-sealsystemen zijn snel (minder dan 2 seconden per rol) en zorgen voor een strakke winkeluitstraling. Twist-tie-eenheden zijn langzamer, maar vereisen geen verbruikstape. Bandbandmachines zijn standaard voor zware industriële rollen boven de 5 kg. De inbindeenheid is het meest voorkomende onderhoudspunt op lijnen met een hoge productie; de inbindkoppen op tapeeenheden hebben doorgaans elke keer preventief onderhoud nodig 500.000 tot 800.000 cycli .
De twee machinetypen worden vaak verward omdat beide draad in spiraalvormige vormen worden gewikkeld. In de praktijk verschillen hun ontwerpdoel, draadspecificaties en uitvoertoleranties aanzienlijk.
| Parameter | Automatische draadoprolmachine | Lente oprolmachine |
|---|---|---|
| Primaire uitvoer | Verpakte draad/kabelspoel | Druk-, extensie- of torsieveer |
| Draaddiameterbereik | 0,5 mm – 50 mm | 0,1 mm – 20 mm |
| Draadmateriaal | Koper, aluminium, gecoate kabel | Verenstaal, roestvrij staal, titaniumlegering |
| Dimensionale tolerantie | ±2 – 5 mm op spoelbuitendiameter | ±0,05 – 0,1 mm op spoelbuitendiameter |
| Typische uitvoersnelheid | 80 – 450 spoelen/uur | 20 – 200 veren/minuut |
| Belangrijke besturingsassen | Lengte/gewicht, opwindsnelheid, spanning | Hoogte, buitendiameter, vrije lengte, eindvormvorming |
| Naproces | Binden / etiketteren | Warmtebehandeling/kogelstralen |
Een veeroprolmachine maakt gebruik van een reeks vormgereedschappen - een oprolpunt, een steekgereedschap en eindvormfrezen - om onderdelen te produceren met nauwkeurige mechanische veerkarakteristieken. De machine moet de terugvering compenseren, die varieert afhankelijk van de draadhardheid en diameter. CNC-veeropwikkelmachines doen dit automatisch via closed-loop feedback. Een automatische draadoprolmachine heeft geen gelijkwaardige uitdaging: hij windt zachte, ductiele draad op die zijn vorm behoudt zonder terugveringscompensatie. De complexiteit van het gereedschap en de eenheidskosten van een veeroproller zijn daarom aanzienlijk hoger; een CNC-veeroproller voor fijne draad begint bij ongeveer $ 40.000 USD , terwijl er een automatische draadoprolmachine op instapniveau voor elektrische kabels begint $ 8.000 tot $ 15.000 USD .
Snelheidsspecificaties in machinecatalogi kunnen zonder context misleidend zijn. Fabrikanten vermelden de maximale wikkelsnelheid in meters per minuut (m/min), maar de output van de afgewerkte spoel per uur hangt sterk af van de spoelgrootte, de bindmethode en of het snijden inline of offline plaatsvindt.
Neem een typisch scenario: een fabrikant heeft 50 meter lange spoelen van 2,5 mm² elektriciteitsdraad nodig, omwikkeld met tape, met een automatische etiketteermachine inline. Bij een opwindsnelheid van 80 m/min heeft elke spoel van 50 meter ongeveer 37,5 seconden opwikkeltijd nodig. Voeg daar 2 seconden aan toe voor het inbinden van tape en 1,5 seconde voor het aanbrengen van labels, en de totale cyclustijd bedraagt ongeveer 41 seconden — wat een opbrengst oplevert ongeveer 88 spoelen per uur . Verschuif dat naar spoelen van 100 meter: het opwinden duurt 75 seconden, het inbinden en labelen blijven 3,5 seconden, de totale cyclus is 78,5 seconden – de uitvoer is nu 46 spoelen per uur .
Dit illustreert waarom de spoelgrootte net zo belangrijk is als de machinesnelheid bij het berekenen van de ROI. Een tweede machine op dezelfde productielijn verdubbelt de productie tegen ongeveer 60-70% van de kosten van de eerste machine (het is niet nodig om de richter, de voorraadhaspelstandaard of de schakelkastinfrastructuur te dupliceren).
Handmatig draadoprollen door een ervaren arbeider produceert ongeveer 40 tot 60 spoelen per uur voor kleine spoelen (minder dan 25 m) en 20 tot 35 spoelen per uur voor grotere spoelen (50-100 m), waarbij vermoeidheid de productie met 15-25% vermindert gedurende een dienst van 8 uur. Een automatische draadoprolmachine behoudt zijn nominale snelheid gedurende de volledige dienst, zonder variaties die verband houden met vermoeidheid. Met een arbeidstarief van €18/uur en een automatiseringscyclus die 1,5 FTE-posities per machine vervangt, bereikt een machine uit het middensegment die €25.000 kost, zijn terugverdientijd in jonger dan 14 maanden bij een tweeploegendienst – een cijfer dat consistent is met ROI-onderzoeken die zijn gepubliceerd door verschillende brancheorganisaties in de draad- en kabelindustrie.
De machine verschijnt in een verrassend breed scala aan industrieën, elk met specifieke prestatie-eisen.
Kopers specificeren machines vaak te veel of te weinig door zich te concentreren op een enkele parameter (meestal de snelheid van het opwinden) terwijl ze compatibiliteitsproblemen negeren die na de installatie echte problemen veroorzaken. Een gestructureerde evaluatie aan de hand van de volgende criteria voorkomt de meest voorkomende inkoopfouten.
Definieer het volledige scala aan draaddiameters en materialen die de machine moet verwerken, niet alleen uw huidige primaire product. Een machine met een formaat voor koperen geleiders van 1,5–6 mm² kan tegenwoordig de klus klaren, maar als de productmix uitbreidt naar 10 mm² of 16 mm², kan het zijn dat de bestaande machine niet over het vereiste koppel of doornspeling beschikt. Bevestig dat het spansysteem van de machine zowel de stijfste als de meest flexibele draad in het geplande bereik kan verwerken zonder herconfiguratie.
Binnendiameter, buitendiameter en spoelbreedte moeten allemaal binnen het mechanische bereik van de machine vallen. Controleer voor zware rollen (meer dan 8 kg) of het uitwerpsysteem van de machine en de transportband (indien meegeleverd) geschikt zijn voor die belasting. Spoelen die uit een ondergewaardeerde uitwerper vallen, ontwikkelen losse wikkels bij impact, wat een veel voorkomende kwaliteitsklacht is die terug te voeren is op mechanische onderspecificatie, en niet op fouten van de operator.
Kies tussen op lengte gebaseerde (encoder) en op gewicht gebaseerde (loadcell) metingen op basis van hoe uw klanten het product specificeren. Verkoop per meter: gebruik encoder. Verkopen per kilogram of pond: gebruik een loadcel. Sommige machines bieden beide in een hybride configuratie - handig voor faciliteiten die retail- (gewicht) en handels- (lengte) klanten vanaf dezelfde lijn bedienen.
Stem het inbindsysteem af op uw verpakkingsstandaard en toeleveringsketen voor verbruiksartikelen. Heat-seal tape-eenheden gebruiken eigen taperollen. Controleer of de machine standaard in de handel verkrijgbare tapebreedtes accepteert (doorgaans 12 mm of 19 mm) of dat uw leverancier het eigen formaat tegen een concurrerende prijs op voorraad heeft. Twist-tie-eenheden vereisen geen speciale verbruiksartikelen, maar voegen 1-3 seconden per cyclus toe vergeleken met tape-binding.
Moderne automatische draadoprolmachines maken gebruik van PLC-gebaseerde besturingen (Siemens S7- en Mitsubishi FX-series komen het meest voor in in China vervaardigde apparatuur; Allen-Bradley in in Noord-Amerika geassembleerde machines). Controleer of de HMI-taal overeenkomt met de taal van uw operators: een verrassend aantal machines worden geleverd met interfaces die uitsluitend in het Chinees zijn en die dure herprogrammering vereisen. Controleer voor Industrie 4.0-integratie of de machine OPC-UA of Modbus TCP ondersteunt voor de export van productiegegevens naar MES-systemen.
Een draadoprolmachine die in twee ploegen draait, produceert meer dan 300.000 spoelen per jaar . Slijtage van de bindingskop, kalibratie van de encoder en vervanging van de aandrijfriem zijn routinematige (niet uitzonderlijke) onderhoudsgebeurtenissen. Controleer vóór aankoop of de levertijd van onderdelen beschikbaar is, of de leverancier over de mogelijkheden voor diagnose op afstand beschikt en of er in uw regio lokale servicetechnici beschikbaar zijn. Machines van leveranciers zonder regionale ondersteuning kunnen twee tot zes weken stil staan, wachtend op onderdelen, waardoor maanden aan arbeidsbesparing teniet worden gedaan.
Door de faalwijzen van automatische draadoprolmachines te begrijpen, kunnen zowel kopers de apparatuur evalueren als kunnen productiemanagers problemen diagnosticeren zonder onnodige stilstand.
De prijzen van automatische draadoprolmachines omvatten een breed bereik. De volgende niveaus weerspiegelen de marktprijzen vanaf 2024 voor machines die gericht zijn op het verpakken van elektrische draad in het middenvolume.
| Prijsklasse (USD) | Machinetype | Typische maximale snelheid | Controlesysteem | Typisch draadbereik |
|---|---|---|---|---|
| $8.000 – $15.000 | Semi-automaat op instapniveau | 40 – 60 m/min | Basis-PLC, touchscreen | 0,5 – 6 mm² |
| $ 18.000 – $ 35.000 | Volautomatisch, eenarmig | 80 – 120 m/min | Servoaandrijvingen, Siemens PLC | 0,5 – 16 mm² |
| $ 40.000 - $ 80.000 | Hoge snelheid met dubbele arm of dubbele spil | 150 – 250 m/min | Volledige servo, MES-klaar | 0,5 – 35 mm² |
| $ 90.000 | Compleet inline-systeem met etikettering | 200 m/min | Industrie 4.0-integratie | Op maat volgens spec |
Machines van Chinese makelij domineren het segment van €8.000 – €35.000 en bieden concurrerende specificaties. Europese en Japanse machines – met name van fabrikanten in Duitsland, Italië en Japan – concentreren zich op het niveau van $ 40.000 en bieden doorgaans nauwere toleranties, betere documentatie en sterkere regionale servicenetwerken. Voor kopers in Noord-Amerika of Europa die bij Chinese leveranciers inkopen, rekening houdend met vrachtkosten en invoerrechten (momenteel 7,5–25% afhankelijk van de HS-code en de status van de handelsovereenkomst), en installatiekosten zijn essentieel voor een nauwkeurige vergelijking van de totale kosten.
Als uw toepassing betrekking heeft op het produceren van veren (compressie, extensie, torsie of plat) in plaats van het verpakken van elektrische draad, is een veeroprolmachine de juiste uitrustingscategorie. De selectiecriteria en prestatiebenchmarks verschillen geheel van die voor een automatische draadoprolmachine.

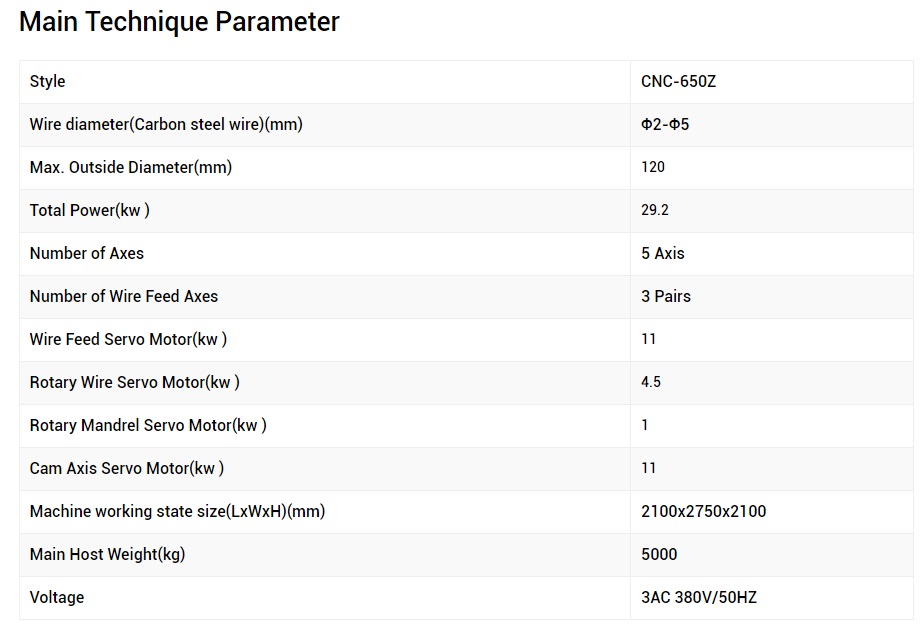

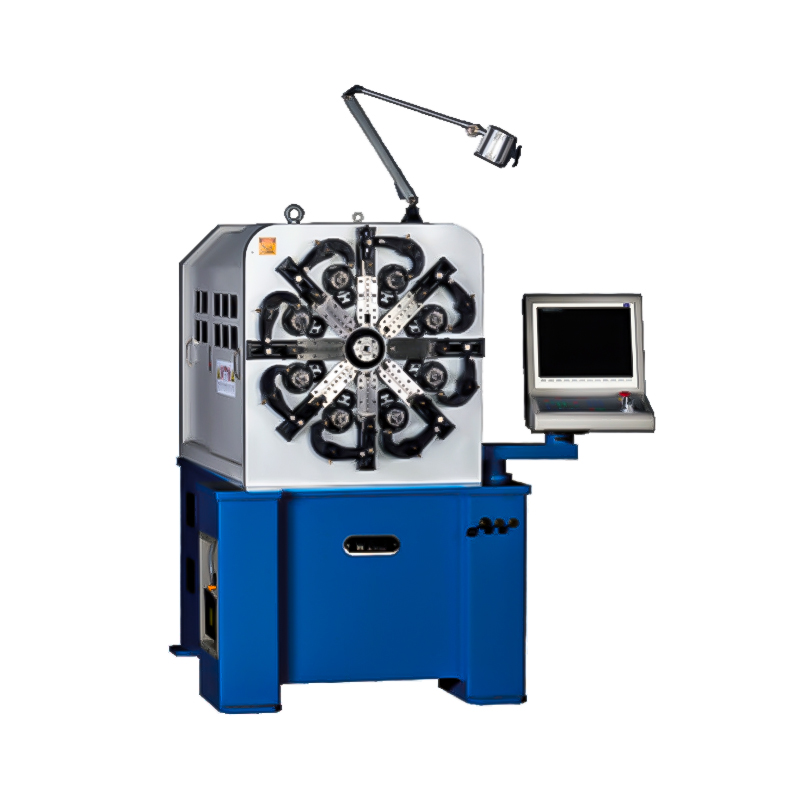

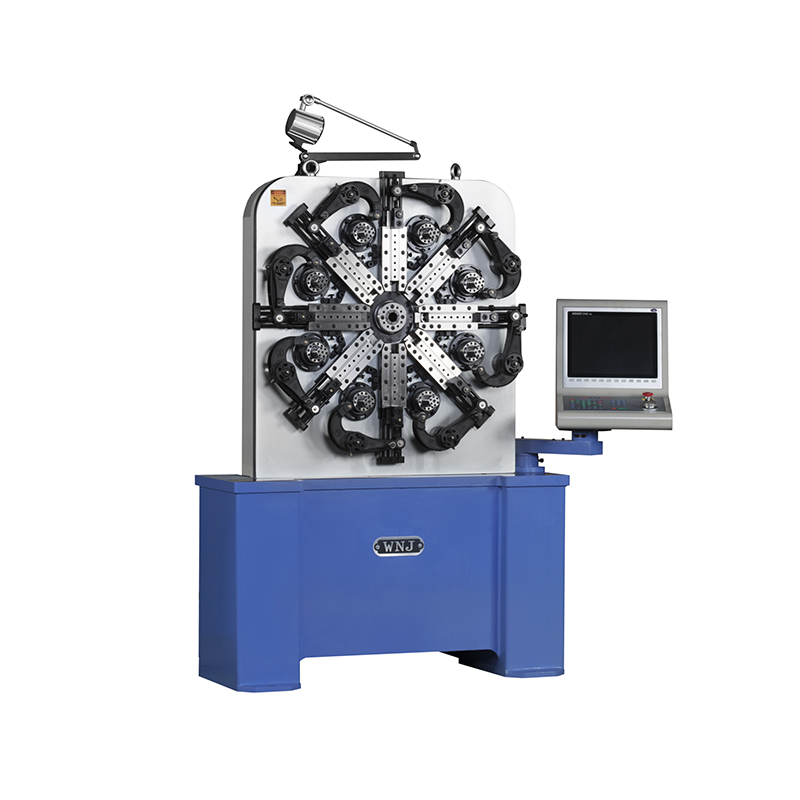

Een CNC-veeropwikkelmachine produceert veren door hardgetrokken of voorgetemperde draad onder computerbesturing door een reeks vormgereedschappen te voeren. De machine past de steek, buitendiameter en eindconfiguratie in realtime aan op basis van het onderdeelprogramma. Hoogwaardige CNC-veerwikkelmachines – zoals die van Wafios (Duitsland), Itaya (Japan) of Simco (Taiwan) – bereiken dimensionale herhaalbaarheid van ±0,02 mm op de buitendiameter en ±0,1 mm op de vrije lengte, waardoor ze geschikt zijn voor klepveren in de automobielsector, onderdelen van medische apparatuur en actuatorveren in de lucht- en ruimtevaart.
Een belangrijke gedeelde uitdaging voor zowel automatische draadoprolmachines als veeroprolmachines is de consistentie van de draadaanvoer. Beide vertrouwen op een nauwkeurige draadaanvoer om consistente output te produceren. In een machine voor het oprollen van veren veroorzaakt inconsistentie van de voeding lengte- of steekvariatie die niet voldoet aan de maatinspectie. In een draadoprolmachine produceert deze een lengtevariatie van spoel tot spoel die klachten van klanten veroorzaakt. De technische oplossing is dezelfde – servogestuurde invoerrollen met gesloten lus – wat verklaart waarom de technologieoverdracht tussen de twee machinecategorieën de afgelopen tien jaar is versneld.
Faciliteiten die zowel veren als spiraaldraadproducten produceren (zoals OEM-leveranciers van auto-onderdelen die ook hun eigen levering van draadsubcomponenten beheren) moeten budgetteren voor twee afzonderlijke machinelijnen. Pogingen om een veeroprolmachine te gebruiken voor het verpakken van zachte draad of een automatische draadoprolmachine voor de productie van veren resulteren in slechte kwaliteit, overmatige slijtage van het gereedschap en frustratie bij de operator.
Gepland onderhoud aan een automatische draadoprolmachine is eenvoudig. Het volgende schema weerspiegelt de aanbevelingen van de fabrikant en praktijkervaring van hoogproductieve elektrische draadfabrieken.
De jaarlijkse verbruikskosten voor een machine die in twee ploegen draait, omvatten ongeveer $ 1.200 - $ 2.500 aan bindtape (uitgaande van 18 mm tape bij 180.000–200.000 spoelen per jaar), $300–$600 aan vervanging van aandrijfrollen en $150–$400 aan pneumatische afdichtingen en fittingen. De totale jaarlijkse onderhoudskosten voor een goed onderhouden machine lopen in dit bedrijfsprofiel $ 2.000 - $ 4.000 USD , of ongeveer 8 à 16% van de oorspronkelijke aankoopprijs van machines per jaar – een beheersbare kostenpost in verhouding tot de gegenereerde arbeidsbesparingen.
Ja, op voorwaarde dat het spansysteem en de doorn van de machine zijn afgestemd op de stijvere kabel. Gepantserde kabel heeft een aanzienlijk hogere minimale buigradius dan standaard geleiderdraad. Controleer altijd aan de hand van de door de machine gespecificeerde minimale draadstijfheid, en niet alleen de diameter. Sommige machines die zijn ontworpen voor flexibele kabels kunnen niet genoeg wikkelkoppel genereren om gepantserde kabels op te rollen zonder overbelasting van de motor. Bevestig het motorvermogen (doorgaans 2,2–7,5 kW voor machines uit het middensegment) ten opzichte van de vereiste wikkelkracht van de kabel.
Een oprolmachine produceert afgewerkte retail- of distributierollen uit bulklevering. Een opwikkelmachine brengt draad over van de ene grote trommel of haspel naar de andere, meestal om het spoelformaat te veranderen of batchgroottes te combineren of te splitsen. Sommige machines voeren beide functies uit met een moduswijziging in de PLC-instellingen. Voor de meeste verpakkingstoepassingen is een speciale automatische draadoprolmachine geschikter omdat de bind- en uitwerpsystemen zijn geoptimaliseerd voor de output van de afgewerkte spoel.
Op machines met receptopslag in de PLC is het wisselen tussen spoelgroottes een kwestie van het selecteren van het juiste recept en het indien nodig aanpassen van de doorndiameter. Het oproepen van recepten duurt minder dan 60 seconden; Het afstellen van de doorn op pneumatische systemen duurt 2 tot 5 minuten. Machines zonder receptopslag vereisen handmatige herinvoer van alle parameters, wat 10 tot 20 minuten duurt en het risico van invoerfouten door de operator met zich meebrengt. Voor faciliteiten die meer dan twee of drie spoelgroottes per ploegendienst gebruiken, is de opslag van recepten een niet-onderhandelbare functie.
CE-markering is vereist voor machines die in de Europese Economische Ruimte worden verkocht en verifieert de naleving van de Machinerichtlijn (2006/42/EG). Voor Noord-Amerikaanse kopers: zoek naar UL- of CSA-certificering op het elektrische paneel. Chinese fabrikanten leveren steeds vaker machines met CE-markering voor de export. Controleer of de certificering is afgegeven door een geaccrediteerde aangemelde instantie en niet zelf is verklaard. Vraag de conformiteitsverklaring en het technisch constructiedossier aan als onderdeel van het koopcontract. Voor industrieën met specifieke veiligheidseisen (aan voedsel grenzende draad, assemblagedraad voor medische apparatuur) kunnen aanvullende certificeringen van toepassing zijn.
In fabrieken die zowel veren als verpakte draadproducten produceren, bestaan een veeroprolmachine en een automatische draadoprolmachine naast elkaar als volledig gescheiden lijnen. Ze delen het gemeenschappelijke inputmateriaal – draad – maar bedienen totaal verschillende stroomafwaartse processen. De veeroprolmachine voedt de veerassemblage of warmtebehandelingslijn; de automatische draadoprolmachine voedt het magazijn voor afgewerkte goederen of de verzendruimte. Het is mogelijk om operators op beide machinetypes te trainen, maar dit vereist speciale trainingstijd, omdat de aanpassingslogica, kwaliteitscontrolepunten en onderhoudsprioriteiten aanzienlijk verschillen tussen de twee.
